1.一种离子液体活化稻壳制备超级电容器用多孔炭材料的方法,其特征在于该方法具体步骤如下:
(1)反应物的预处理:将1-丁基-3-甲基咪唑六氟磷酸盐离子液体加入150mL无水乙醇中,超声震荡30min至离子液体完全溶解于乙醇中,再加入脱灰后的稻壳,搅拌、超声震荡1h,将所得混合物在常温下静置12h,再在真空条件下浸泡3h后,于80℃恒温鼓风干燥
12h后得到反应物,所述离子液体与稻壳的质量比介于1:2~3:1;
(2)多孔炭材料的制备:把步骤(1)得到的反应物放入刚玉瓷舟中,然后将刚玉瓷舟置于箱式炉内,预先通入氮气将箱式炉内的空气排净,随后,以3℃/min的升温速率将所述箱式炉加热至330℃,恒温0.5h,继续以3℃/min的升温速率将所述箱式炉加热至750℃后,自然降至室温,然后将得到的产物取出、磨碎后放入烧杯中,经酸洗、蒸馏水洗涤至中性、干燥后得到超级电容器用多孔炭材料。

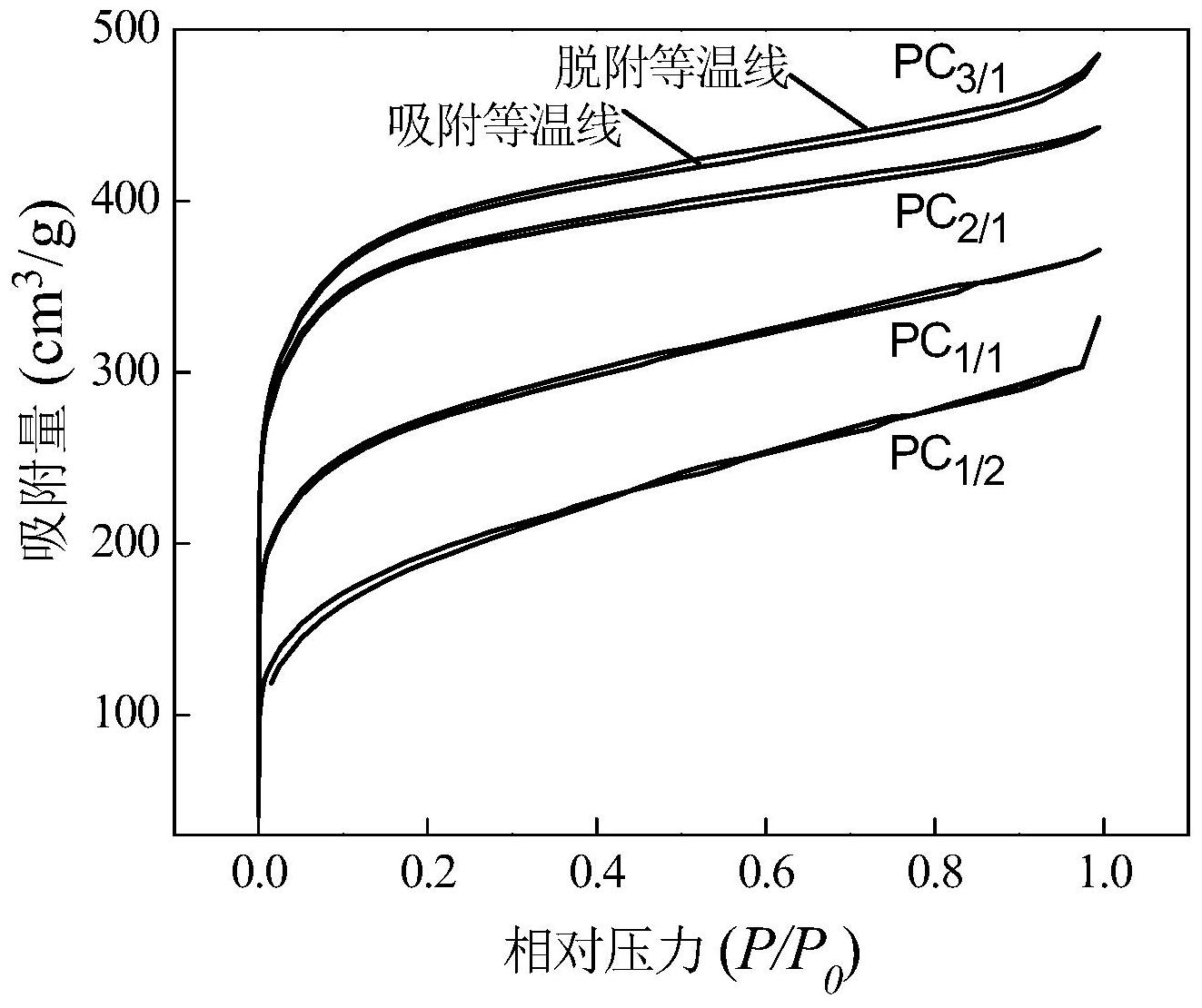

2.如权利要求书1所述的一种离子液体活化稻壳制备超级电容器用多孔炭材料的方法,其特征在于,在步骤(1)中,所述离子液体与稻壳的质量比为1:1。
