1.一种二硫化钥/ 二氧化钛复合物,由二硫化钥微粒和二氧化钛微粒组成,其特征在于:本二硫化钥/二氧化钛复合物由若干个以团簇形式存在的二硫化钥微粒和二氧化钛微粒组成,每个团簇的中心为球形二硫化钥微粒,其尺寸为100〜300nm ;每个团簇的四周为二氧化钛微粒,其尺寸为30〜80nm ;每个团簇中二氧化钛微粒均匀沉积在二硫化钥微粒表面。
2.一种如权利要求1所述二硫化钥/ 二氧化钛复合物的制备方法,其特征在于:采用四氯化钛与硫代乙酰胺联合水解法制备,具体是利用四氯化钛快速水解产生的盐酸提供酸性环境,硫代乙酰胺在该酸性环境下迅速水解产生硫化氢,硫化氢与钥酸盐经快速反应生成二硫化钥前驱体;同时,硫代乙酰胺的水解会快速消耗掉盐酸,使四氯化钛水解程度会迅速增加,导致大量的二氧化钛生成并沉积在二硫化钥前驱体的表面;最后煅烧即可获得二硫化钥/二氧化钛复合物。
3.如权利要求2所述的二硫化钥/ 二氧化钛复合物的制备方法,其特征在于:步骤如下: ①、按如下配比准备原料 钥酸盐与四氯化钛的质量比为1:1〜85; 钥酸盐与硫代乙酰胺的质量比为1:1〜50; 钥酸盐与水的质量比为1: 10〜2000 ; ②、将硫代乙酰胺与钥酸盐溶于足量的水中,加热至60〜100°C,然后加入四氯化钛,通过四氯化钛与硫代乙酰胺联合水解法得到共沉淀前驱体,反应结束后将共沉淀前驱体过滤、洗涤、干燥,最后在保护气氛中煅烧、冷却即可。
4.如权利要求2或3所述的二硫化钥/ 二氧化钛复合物的制备方法,其特征在于:所述钥酸盐为钥酸钠、钥酸铵和钥酸钾中至少一种。

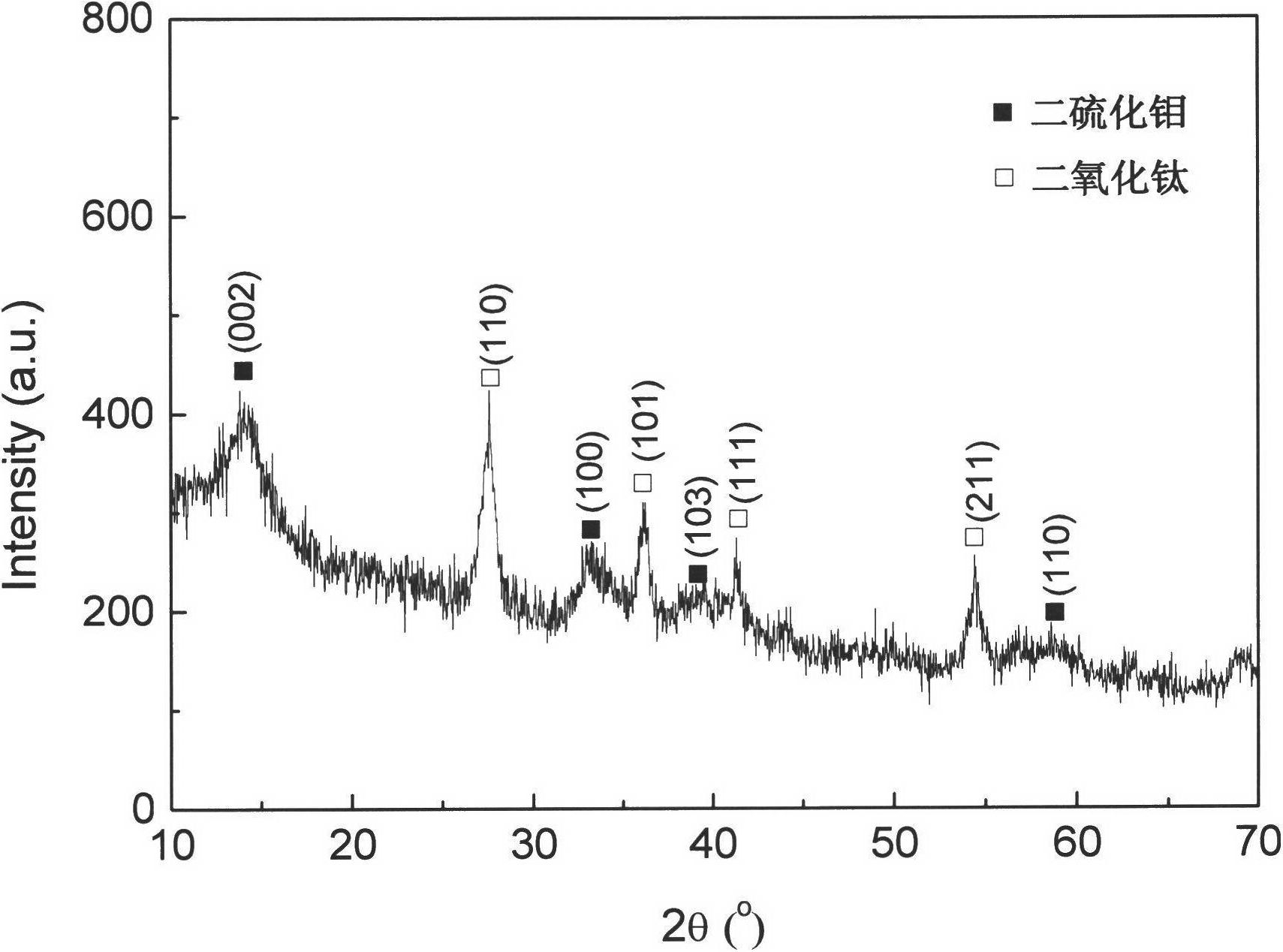

5.如权利要求2或3所述的二硫化钥/ 二氧化钛复合物的制备方法,其特征在于:煅烧温度为300〜1000°C,煅烧时间为5〜120min。
