专利号: 2014103305228
申请人: 厦门美图移动科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-05-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

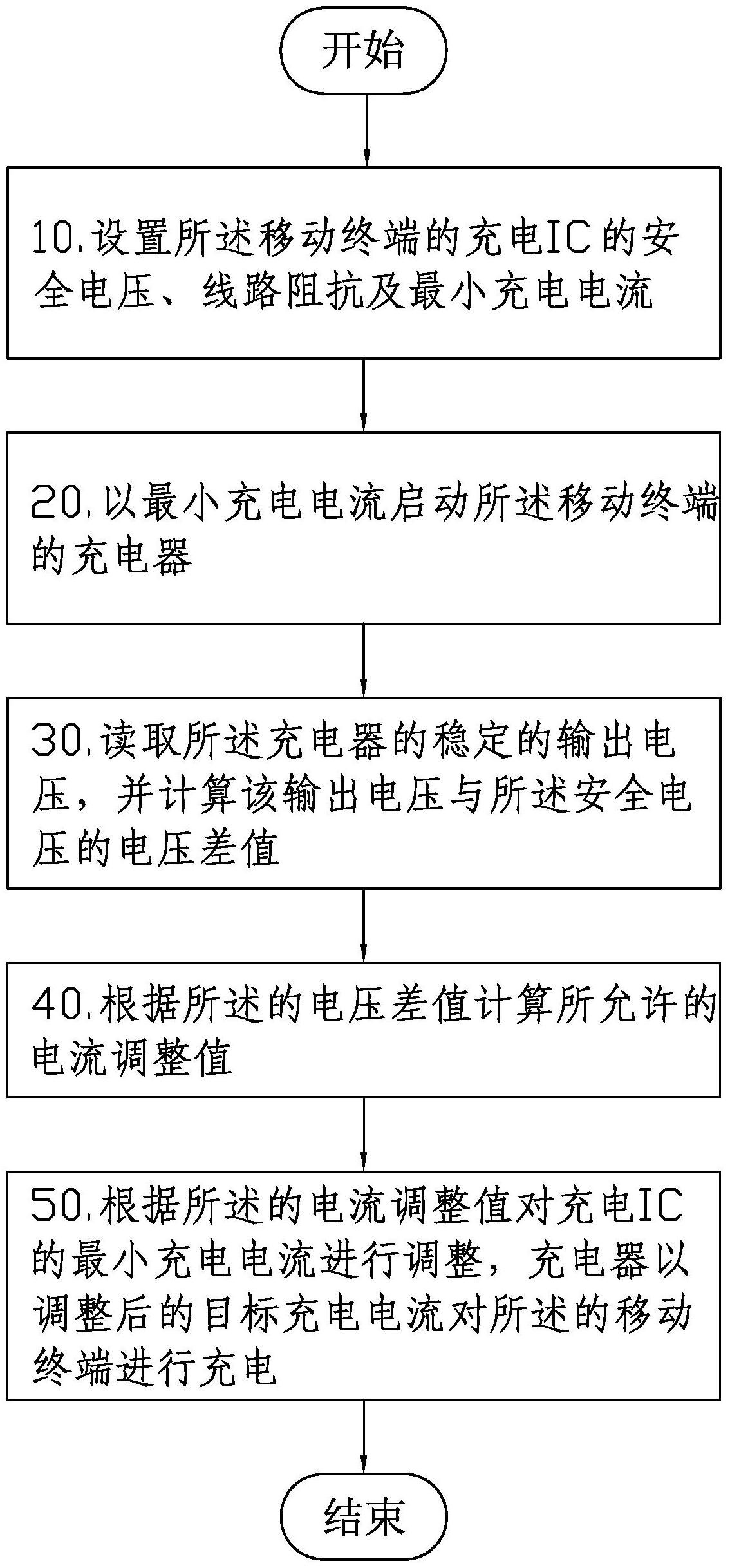

1.一种移动终端自适应不同功率的充电方法,其特征在于,包括以下步骤:

10.设置所述移动终端的充电IC的安全电压、线路阻抗及最小充电电流;

20.以最小充电电流启动所述移动终端的充电器;

30.读取所述充电器的稳定的输出电压,并计算该输出电压与所述安全电压的电压差值;

40.根据所述的电压差值计算所允许的电流调整值;

50.根据所述的电流调整值对充电IC的最小充电电流进行调整,充电器以调整后的目标充电电流对所述的移动终端进行充电。

2.根据权利要求1所述的一种移动终端自适应不同功率的充电方法,其特征在于:所述的安全电压是指充电器的输出电压为最小值时,该充电器能够被所述移动终端的充电IC识别时该充电IC的电压值。

3.根据权利要求1所述的一种移动终端自适应不同功率的充电方法,其特征在于:所述的线路阻抗包括所述移动终端的主板线路阻抗和充电USB线路阻抗。

4.根据权利要求1所述的一种移动终端自适应不同功率的充电方法,其特征在于:所述的电流调整值的计算方法为:ΔI=ΔV/Z,其中ΔV=V1-V0;

上述V0为充电IC的安全电压,V1为充电器的输出电压,ΔV输出电压与安全电压的电压差值,Z为充电IC的线路阻抗,ΔI为电流调整值。

5.根据权利要求4所述的一种移动终端自适应不同功率的充电方法,其特征在于:所述的目标充电电流的计算方法为:I1=I0+ΔI:

其中,ΔI为电流调整值,I0为充电IC的最小充电电流,I1为调整后的目标充电电流。

6.根据权利要求1所述的一种移动终端自适应不同功率的充电方法,其特征在于:所述的步骤10中设置安全电压为4.55V,最小充电电流为300mA。

7.根据权利要求1所述的一种移动终端自适应不同功率的充电方法,其特征在于:所述的步骤30中读取所述充电器的稳定的输出电压,主要是通过在预定的时间间隔内读取一次充电器的输出电压,并连续读取多次后再计算输出电压的平均值,即为充电器的稳定的输出电压。

8.根据权利要求1所述的一种移动终端自适应不同功率的充电方法,其特征在于:所述的步骤40中根据所述的电压差值计算所允许的电流调整值,对所述的电压差值预设一阀值,若电压差值大于该阀值则进行调整充电电流,若电压差值小于或等于该阀值则不进行调整充电电流。

9.根据权利要求1所述的一种移动终端自适应不同功率的充电方法,其特征在于:所述的充电器的输出电压小于充电IC的安全电压时,则不进行调整充电电流。
