1.一种仿木纹PVC木塑装饰型材的制备方法，其特征在于具体是按照以下步骤进行的：一、按重量称取60份～75份的PVC树脂、10份～25份的木粉、10份～25份的碳酸钙粉、3份～4份的热稳定剂、0.5份～0.8份的偶联剂、0.5份～1份的发泡剂、4份～5份的发泡调节剂、2份～4份的抗冲改性剂、0.8份～1.2份的润滑剂和0.6～1.2份的着色剂，其中木粉的含水率为10％～18％；

二、将步骤一称取的PVC树脂、木粉、碳酸钙粉和热稳定剂混合，升温至85℃，混料

5min～7min，依次加入步骤一称取的偶联剂、发泡剂、发泡调节剂、抗冲改性剂、润滑剂和着色剂，再混合8min～10min，然后卸料至低混，冷却至40℃；

三、将步骤二混好的物料用双螺杆挤出机熔融复合造粒，粒料通过风冷冷却后按颜色包装；

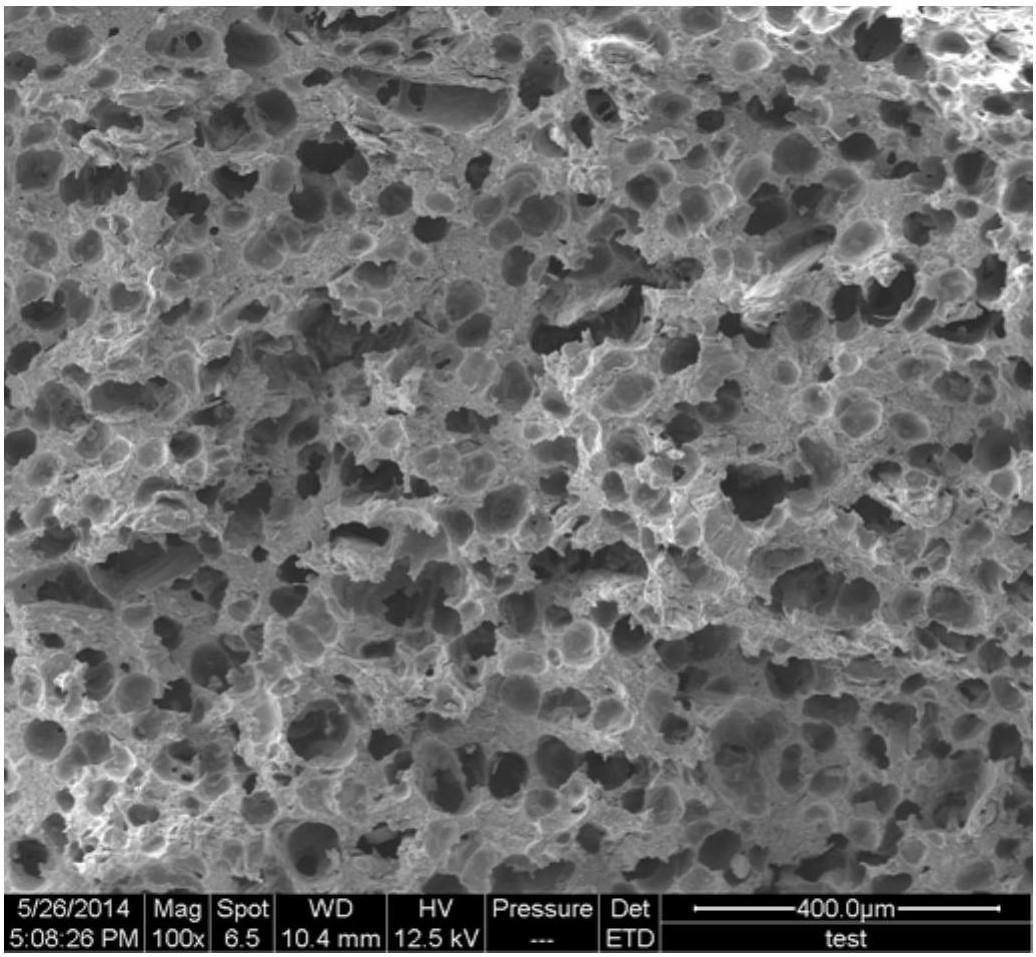

四、将步骤三得到的两种或者两种以上颜色的粒料混合均匀，干燥，再通过单螺杆挤出机挤出型材，并通过牵引机牵引，然后经真空及水冷定型后切割，得到一种仿木纹PVC木塑装饰型材；

其中，步骤一中发泡剂为偶氮二甲酰胺；所述的发泡调节剂为丙烯酸酯类发泡调节剂。

2.根据权利要求1所述的一种仿木纹PVC木塑装饰型材的制备方法，其特征在于步骤一中木粉粒径为60～200目，木粉为木质纤维粉，含水率为10％～18％。

3.根据权利要求1所述的一种仿木纹PVC木塑装饰型材的制备方法，其特征在于步骤一中碳酸钙粉为轻质碳酸钙，粒度大于800目。

4.根据权利要求1所述的一种仿木纹PVC木塑装饰型材的制备方法，其特征在于步骤一中热稳定剂为有机锡类或金属皂类热稳定剂，金属皂类热稳定剂为钙锌热稳定剂、钡锌热稳定剂和钾锌热稳定剂中的一种或几种的混合。

5.根据权利要求1所述的一种仿木纹PVC木塑装饰型材的制备方法，其特征在于步骤一中偶联剂为铝酸酯类、钛酸酯类或硅烷偶联剂。

6.根据权利要求1所述的一种仿木纹PVC木塑装饰型材的制备方法，其特征在于步骤一中抗冲改性剂为氯化聚乙烯、聚丙烯酸酯类、乙烯-醋酸乙烯共聚物和甲基丙烯酸甲酯-丁二烯-苯乙烯三元接技共聚物中的一种或几种的混合。

7.根据权利要求1所述的一种仿木纹PVC木塑装饰型材的制备方法，其特征在于步骤一中润滑剂为硬脂酸、PE蜡和硬脂酸钙中的一种或几种的混合。

8.根据权利要求1所述的一种仿木纹PVC木塑装饰型材的制备方法，其特征在于步骤一中着色剂为无机颜料和有机颜料中的一种或两种的混合；白色颜料为钛白粉和荧光增白剂，黑色颜料为炭黑，红色颜料为大红和铁红，黄色颜料为永固黄和铁黄。
