1.一种延长活性沸石覆盖层寿命的方法，其特征在于：该方法按照以下步骤进行：步骤一，对天然沸石进行改性，具体的改性方法按照以下步骤进行：步骤1.1，将天然沸石放入容器中，加入阳离子溶液，体系温度为28℃～50℃，调节体系pH值在4～11范围内，在恒温水浴摇床上进行吸附交换，连续反应24h，得到改性沸石；

其中，每5g～15g天然沸石对应200mL浓度为1.0mol/L～2.0mol/L的阳离子溶液；

步骤1.2，倒掉上清液，用去离子水冲洗改性沸石干净后，置于烘箱内烘干，得到改性沸石；

步骤二，对步骤一改性后的沸石进行分步挂膜活化，具体的分步挂膜活化方法按照以下步骤进行：硝化细菌为假单胞菌SY1(Pseudomonas sp.SY1)，保藏编号CCTCCNO：M209181；反硝化细菌为假单胞菌HY1(Pseudomonas sp.HY1)，保藏编号CCTCCNO：M209180；

步骤2.1：将上述硝化细菌和反硝化细菌分别接种于硝化细菌液体培养基和反硝化细菌液体培养基中，在25～30℃、120rpm恒温条件下振荡培育2～3d，分别得到富集硝化细菌和反硝化细菌菌液；

步骤2.2：将原水在压力蒸汽消毒器中进行灭菌，灭菌条件为温度120～126℃，压力

0.10～0.14MPa，时间30min，然后将步骤2.1得到的富集硝化细菌菌液和反硝化菌液分别与原水按照体积比为1∶9投加至原水中，在25～30℃、120rpm条件下水浴恒温振荡2～

3d，分别得到沸石挂膜使用的硝化细菌挂膜菌液和反硝化细菌挂膜菌液；

步骤2.3：首先将步骤2.2得到的硝化细菌挂膜菌液倒入盛有步骤1.2得到的改性沸石的容器中，按照每克沸石投加20mL～40mL的比例投加，在20℃～40℃、密闭条件下进行挂膜，2d～3d后再将2.2步骤得到的反硝化细菌挂膜菌液按照每克沸石投加20mL～40mL的比例投加，在20℃～40℃、密闭条件下进行挂膜，3d～4d后采用连续水流冲掉填料表面的吸附的细菌，得到改性挂膜沸石。

2.如权利要求1所述的方法，其特征在于：该方法按照以下步骤进行：步骤一，对天然沸石进行改性，具体的改性方法按照以下步骤进行：步骤1.1，将天然沸石放入容器中，加入阳离子溶液，体系温度为28℃，调节体系pH值为9，在恒温水浴摇床上进行改性，连续反应24h；

其中，每10g天然沸石对应200mL浓度为1.0mol/L的阳离子溶液；

步骤1.2，倒掉上清液，用去离子水冲洗改性沸石干净后，置于烘箱内烘干，得到改性沸石；

步骤二，对步骤一改性后的沸石进行挂膜活化，具体的活化方法按照以下步骤进行：硝化细菌为假单胞菌SY1(Pseudomonas sp.SY1)，保藏编号CCTCCNO：M209181；反硝化细菌为假单胞菌HY1(Pseudomonas sp.HY1)，保藏编号CCTCCNO：M209180；

步骤2.1：将上述硝化细菌和反硝化细菌分别接种于硝化细菌液体培养基和反硝化细菌液体培养基中，在25～30℃、120rpm恒温条件下振荡培育2～3d，分别得到富集硝化细菌和反硝化细菌菌液；

步骤2.2：将原水在压力蒸汽消毒器中进行灭菌，灭菌条件为温度120～126℃，压力

0.10～0.14MPa，时间30min，然后将步骤2.1得到的富集硝化细菌菌液和反硝化菌液分别与原水按照体积比为1∶9投加至原水中，在25～30℃、120rpm条件下水浴恒温振荡2～

3d，分别得到沸石挂膜使用的硝化细菌挂膜菌液和反硝化细菌挂膜菌液；

步骤2.3：首先将步骤2.2得到的硝化细菌挂膜菌液倒入盛有步骤1.2得到的改性沸石的容器中，按照每克沸石投加20mL～40mL的比例投加，在20℃～40℃、密闭条件下进行挂膜，2d～3d后再将2.2步骤得到的反硝化细菌挂膜菌液按照每克沸石投加20mL～40mL的比例投加，在20℃～40℃、密闭条件下进行挂膜，3d～4d后采用连续水流冲掉填料表面的吸附的细菌，得到改性挂膜沸石。

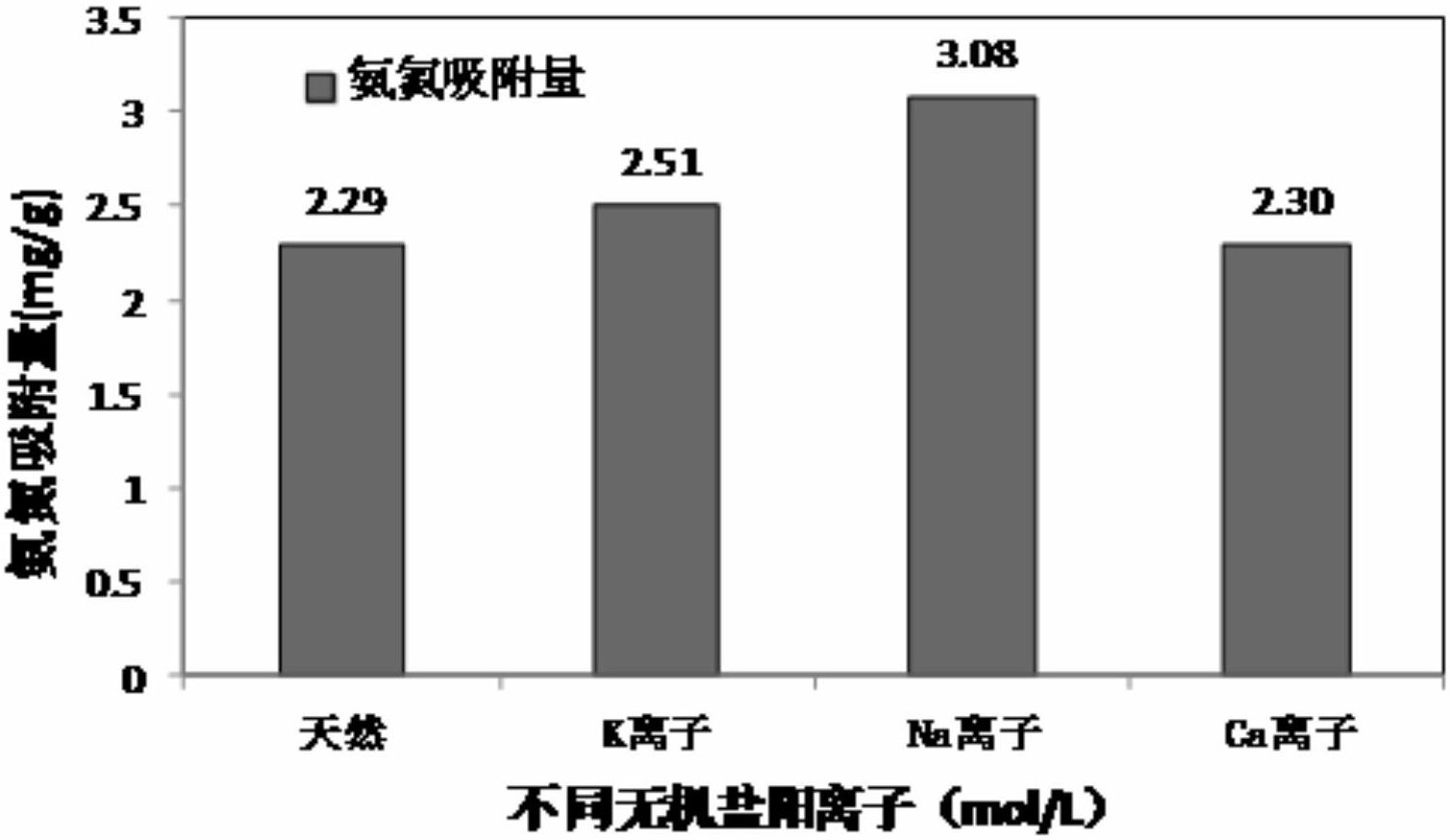

3.如权利要求1和2任一权利要求所述的方法，其特征在于：所述的阳离子溶液为含+ + 2+ 2+有Na、K、Ca 或Mg 的离子溶液。

+

4.如权利要求3所述的方法，其特征在于：所述的阳离子溶液为Na 离子溶液。

5.如权利要求1和2任一权利要求所述的方法，其特征在于：步骤1.1中所述的恒温水浴摇床的转速为120r/min。

+

6.如权利要求3所述的方法，其特征在于：所述的阳离子溶液中：Na 离子溶液采用+ 2+ 2+NaCl配制，K离子溶液采用KCl配制，Ca 离子溶液采用CaCl2配制，Mg 离子溶液采用MgCl2配制。

+

7.如权利要求4所述的方法，其特征在于：所述的阳离子溶液中Na 离子溶液采用NaCl配制。
