1.降解有机物的介质阻挡放电等离子-类芬顿-光催化方法，其特征在于，集介质阻挡放电等离子、Fe3O4类芬顿和TiO2光催化于一体，组成介质阻挡放电等离子-类芬顿-光催化体系，对有机物进行高效降解，其具体操作步骤如下：(1)溶胶-凝胶法制备Fe3O4-TiO2磁性光催化材料：

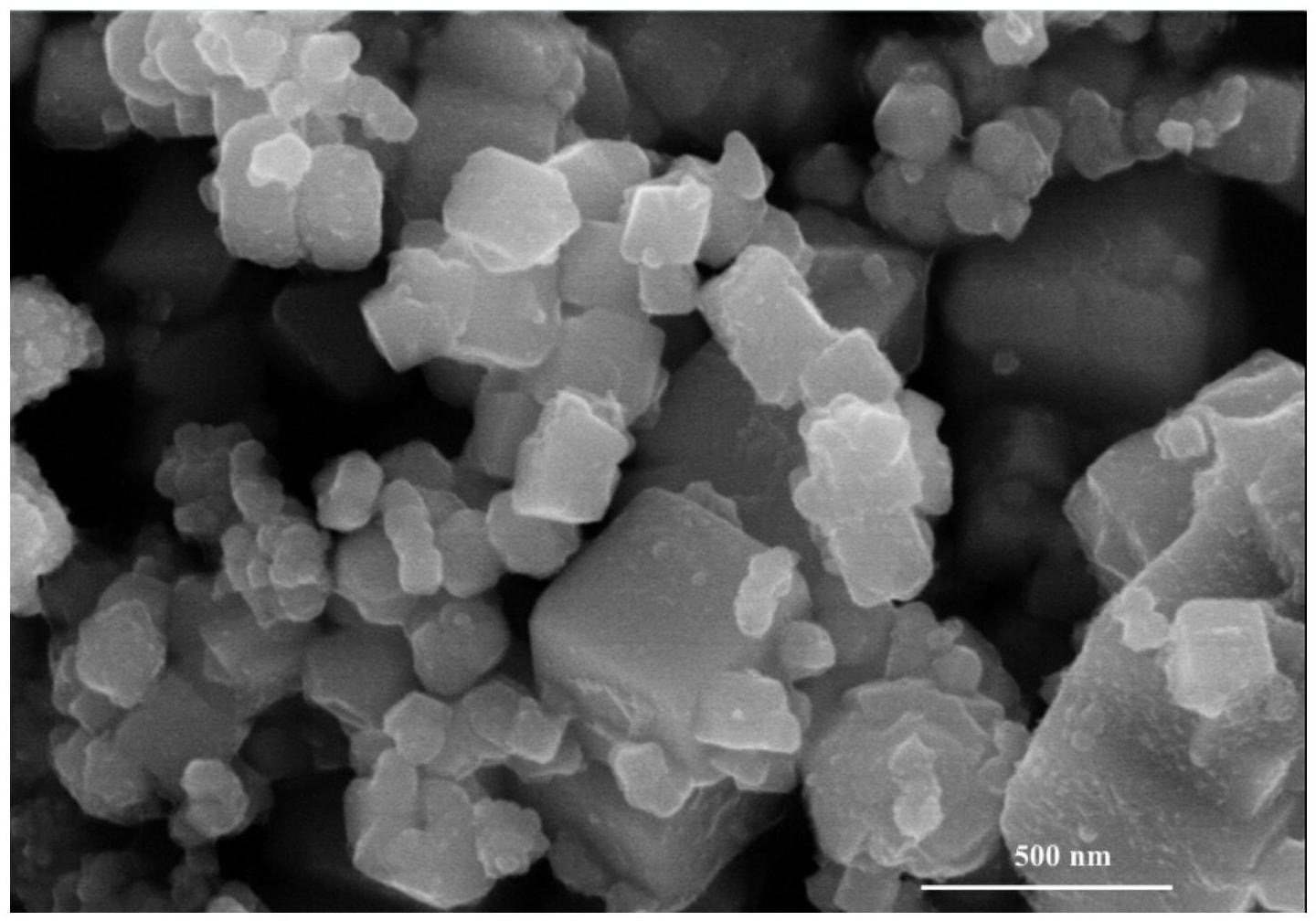

用溶胶-凝胶法在Fe3O4表面包覆一层具有光催化性能的TiO2；取钛盐与无水乙醇加入反应器中，恒温水浴搅拌，滴加冰乙酸至反应器中，再将乙醇水溶液逐滴加入反应器中，调节pH值在2～4后，继续水浴搅拌并加入Fe3O4，超声分散，陈化得到湿凝胶，干燥得到干凝胶，备用；

(2)组成介质阻挡放电等离子-类芬顿-光催化体系及对有机物进行降解：

按照50～250mg/L的投加量，在有机物溶液中投加步骤(1)得到的Fe3O4-TiO2磁性光催化材料，则形成介质阻挡放电等离子-类芬顿-光催化体系，控制放电峰-峰值电压为

11～14kV，初始pH值为3～11，初始电导率为50～1200μS/cm的条件下，对污染物进行有效降解。

2.根据权利要求1所述的降解有机物的介质阻挡放电等离子-类芬顿-光催化方法，其特征在于，所述的步骤(1)中，TiO2的晶型为锐钛矿型，TiO2的掺杂量为10％wt.～20％wt.。

3.根据权利要求1所述的降解有机物的介质阻挡放电等离子-类芬顿-光催化方法，其特征在于，所述步骤(1)中，钛盐为钛酸四丁酯，钛酸四丁酯、无水乙醇、水和冰乙酸的体积比为2：10：1：1。

4.根据权利要求1所述的降解有机物的介质阻挡放电等离子-类芬顿-光催化方法，其特征在于，所述的步骤(1)中，恒温水浴搅拌的温度为25℃，用HNO3调节pH值。

5.根据权利要求1所述的降解有机物的介质阻挡放电等离子-类芬顿-光催化方法，其特征在于，所述步骤(1)中，超声时间为0.5～2h，超声功率为70W。

6.根据权利要求1所述的降解有机物的介质阻挡放电等离子-类芬顿-光催化方法，其特征在于，所述步骤(1)中，陈化时间为12～24h，干燥温度为60～100℃，干燥时间为

12～24h。
