1.一种用于氨硼烷水解制氢的 Ni-CeO2@graphene复合纳米催化剂的制备方法，其特征在于，室温大气压环境下采用一种简单有效的一步还原的方法制备，具体包括以下步骤：

1）在 5mL 水中加入3mg~8mg石墨烯，超声30min；

2）向步骤1）加入六水硝酸铈和镍盐搅拌30min，六水硝酸铈与镍盐的摩尔比为1:（3.33 ~ 20）；

3）向步骤2）得到的反应溶液加入还原剂硼氢化钠（NaBH4）和氨硼烷（AB）进行搅拌，得到所述的石墨烯负载非贵金属Ni及稀土金属氧化物CeO2（Ni-CeO2@graphene）复合纳米催化剂，所述NaBH4与AB的摩尔比为（0.13 ~ 0.53）: 1。

2.根据权利要求1所述的一种用于氨硼烷水解制氢的 Ni-CeO2@graphene复合纳米催化剂的制备方法，其特征在于，步骤2）所述的镍盐为氯化镍或硫酸镍等可溶性镍盐。

3.根据权利要求1所述的一种用于氨硼烷水解制氢的 Ni-CeO2@graphene复合纳米催化剂的制备方法，其特征在于，步骤2）所述六水硝酸铈与镍盐的摩尔比为1:（3.33 ~ 20）。

4.根据权利要求1所述的一种用于氨硼烷水解制氢的 Ni-CeO2@graphene复合纳米催化剂的制备方法，其特征在于，步骤3）所述还原剂硼氢化钠和氨硼烷的摩尔比为（0.13 ~

0.53）: 1。

5.根据权利要求1 - 4任一项所述的制备方法制得的Ni-CeO2@graphene复合纳米催化剂。

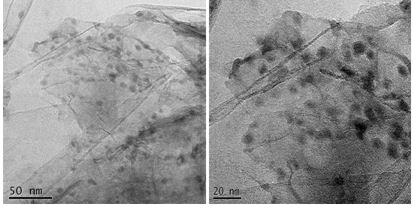

6.一种用于氨硼烷水解制氢的 Ni-CeO2@graphene复合纳米催化剂，其特征在于，所述的催化剂是以石墨烯为载体负载的非贵金属Ni和稀土金属氧化物CeO2的复合纳米催化剂。
