专利号: 2014102240033
申请人: 黄翔
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种水滤除尘机,其特征在于:包括底部封闭、顶部开口的滤槽以及其内自下而上依次布置的盛泥槽、水滤隔板、进气管以及隔板组;所述的水滤隔板水平固定在滤槽内壁且本体上均布若干个透气孔;所述进气管的一端向下穿过水滤隔板且出口位于水滤隔板之下、另一端引出滤槽;所述的隔板组为交错对称布置的半封闭水平隔板且总体构成气液分离室,最下端的半封闭水平隔板与水滤隔板之间构成雾化室。

2.根据权利要求1所述的水滤除尘机,其特征在于:所述的进气管包括水平穿过滤槽侧壁的直管短节以及一端向下穿过水滤隔板中央的L形弯管短节,L形弯管短节的另一端与直管短节对合后通过短节套及销子配合紧固。

3.根据权利要求1所述的水滤除尘机,其特征在于:略高于所述水滤隔板上方的滤槽侧壁上设有液面定位阀;所述水滤隔板与盛泥槽之间的滤槽侧壁上设有排污阀;所述的滤槽侧壁上设有液位计。

4.根据权利要求1所述的水滤除尘机,其特征在于:所述的盛泥槽为放置在滤槽底部的独立单体,且盛泥槽设有把手孔。

5.根据权利要求1所述的水滤除尘机,其特征在于:所述的滤槽为圆柱形,所述的半封闭水平隔板为半圆形或者弧度大于180度的圆缺形。

6.根据权利要求2所述的水滤除尘机,其特征在于:所述的短节套与直管短节、短节套与弯管短节之间分别设有密封圈。

7.根据权利要求1-6任一所述的水滤除尘机,其特征在于:所述的水滤隔板、半封闭水平隔板均通过固定在滤槽内壁上的隔板支撑活动安装在滤槽内腔。

8.根据权利要求7所述的水滤除尘机,其特征在于:所述的隔板支撑上设有将水滤隔板、半封闭水平隔板分别与隔板支撑相对紧固的销孔和销子;所述的半封闭水平隔板为上下交错对称依次布置的三块。

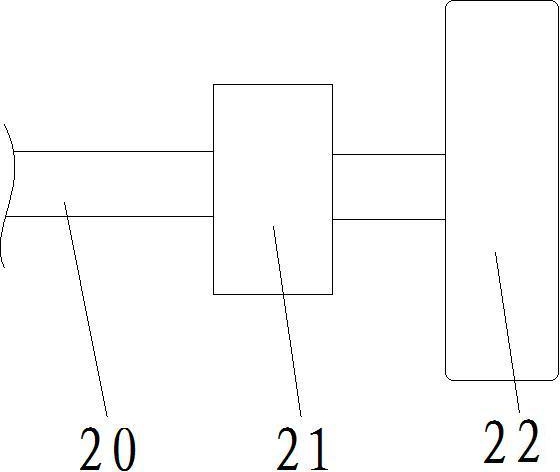

9.权利要求1-8任一权利要求所述水滤除尘机的除尘方法:其特征在于:将进气管的进口端与风机连接,风机的进气口连接吸尘口;在滤槽内加水,且使水位略高于水滤隔板; 启动风机含尘空气通过除尘口引入水滤除尘机进行除尘;除尘一段时间后,滤槽内的水溶尘能力下降后,需要排除滤槽内的污水以及底部沉淀的泥,然后向滤槽中补充清水。

10.根据权利要求9所述水滤除尘机的除尘方法,其特征在于:所述除尘过程中,通过吸尘口、水滤隔板过流面积以及风机排量的匹配,控制气液比实现举升滤槽内水的紊流和雾流。
