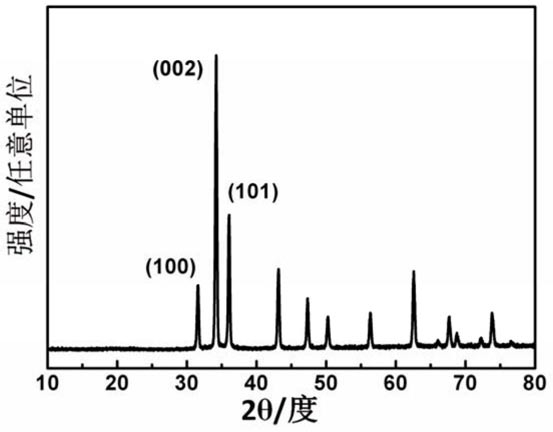

1.一种氧化锌纳米柱薄膜，其特征在于：该纳米薄膜的微观结构具有六角柱状，直径为50 ~ 200 nm，长度为1 ~ 3 μm，具有大面积均匀性，沉积在铜片上的薄膜厚度在3 ~ 5 μm。

2.一种如权利要求1所述的氧化锌纳米柱薄膜的制备方法，其特征在于，具体步骤为：将0.02 mol Zn(NO3)2∙6H2O溶于50 ~ 300 ml的去离子水中，通过搅拌配置成一定浓度的透明的硝酸锌溶液，然后逐滴加入0.5 ~ 3 ml的质量分数为25% ~ 28%的氨水，边加氨水边搅拌，使之形成澄清透明的溶液，然后，取适量溶液移入耐高压水热釜的体积为30 ~ 100 ml的聚四氟乙烯内胆中，同时将清洗干净的铜片放入水热釜内胆，严密封紧好后置入干燥箱，控制温度70℃ ~ 100℃、时间1 h ~ 5 h进行水热反应，待反应结束后冷却至室温取出，将反应余液倒出，并用去离子水清洗数次，干燥后，即在铜衬底上制备一层氧化锌纳米柱薄膜。

3.根据权利要求2所述的制备方法，其特征在于：先驱物材料Zn(NO3)2∙6H2O的纯度范围为99%~99.999%。

4.根据权利要求2所述的制备方法，其特征在于：配置溶液的搅拌是人工搅拌或磁力搅拌。

5.根据权利要求2所述的制备方法，其特征在于：逐滴加入0.5 ~ 3 ml的质量分数为

25% ~ 28%的氨水时，在通风厨中进行快速滴加，且注意观察溶液出现白色沉淀的情况，以出现白色沉淀后又瞬间变澄清时停止滴加。

6.根据权利要求2所述的制备方法，其特征在于：将溶液移入耐高压水热釜的聚四氟乙烯内胆中时，以溶液体积占水热釜内胆的60%为宜。

7.根据权利要求2所述的制备方法，其特征在于：铜片需依次经过丙酮、酒精和去离子水超声清洗15分钟。

8.根据权利要求2所述的制备方法，其特征在于：水热反应结束后冷却至室温25℃。

9.根据权利要求2所述的制备方法，其特征在于：水热反应结束后冷却至室温取出后，铜片需经去离子水清洗3次以上，且样品干燥温度不超过60℃。
