1.一种稀土掺杂发光玻璃，以B2O3-Al2O3-ZnO-CaF2-CaO-Na2O系统玻璃作为基质，稀土化合物中的稀土离子作为发光中心，所述稀土化合物包括Eu2O3、Tb4O7、Dy2O3、Sm2O3和Tm2O3，其特征在于：所述各组分的摩尔百分比为：B2O3：25%-60%，Al2O3：0%-40%，ZnO：0%-25%，CaF2：0%-25%，CaO：0%-45%，Na2O：0%-25%，Eu2O3：0%-1%，Tb4O7：0%-0.5%，Dy2O3：0%-1%，Sm2O3：

0%-1%，Tm2O3：0%-1%。

2.根据权利要求1所述的一种稀土掺杂发光玻璃，其特征在于：所述稀土离子单掺、双掺或三掺在玻璃基质中。

3.根据权利要求1所述的一种稀土掺杂发光玻璃的制备方法，采用熔体冷却法制备稀土掺杂发光玻璃，其特征在于：包括如下步骤：（1）确定发光玻璃所含各组分的摩尔百分比；

（2）配料：选取硼酸、氧化铝或氢氧化铝、氧化锌、氟化钙、碳酸钙、碳酸钠、氧化铕、氧化铽、氧化镝、氧化钐和氧化铥作为原料，按照步骤（1）中设计的玻璃组成，精确称量各种原料，将这些原料在玛瑙研钵中研磨20-40 min，混合均匀，得到玻璃配合料；

o

（3）熔制：将玻璃配合料装入刚玉或铂金坩埚中，于高温炉内以2-10C/min的升温速度o升温至1350-1550C后保温1-3小时，得到玻璃液；

（4）成形及退火：将玻璃液倒入已预热的不锈钢模具中成形，并送入马弗炉中在o

400-550C退火1-2 h，随炉冷却至室温，得到发光玻璃。

4.根据权利要求3所述的一种稀土掺杂发光玻璃的制备方法，其特征在于：不锈钢模o具需要在马弗炉中于300-500C预热15-40 min后使用。

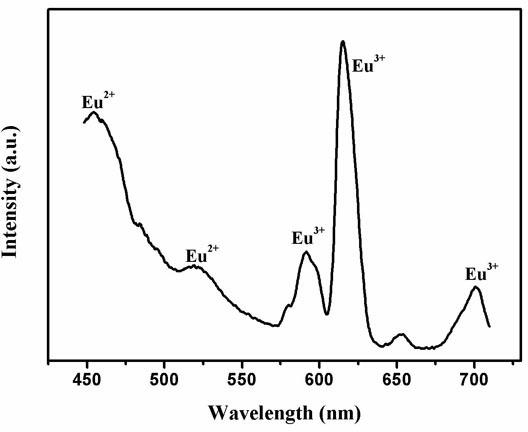

5.根据权利要求1所述的一种稀土掺杂发光玻璃及权利要求3所述的一种稀土掺杂发光玻璃的制备方法，其特征在于：以Eu2O3作为引入Eu离子的原料，所制备的玻璃中存在

3+ 2+

Eu 向Eu 的转化。
