专利号: 2014100224021
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

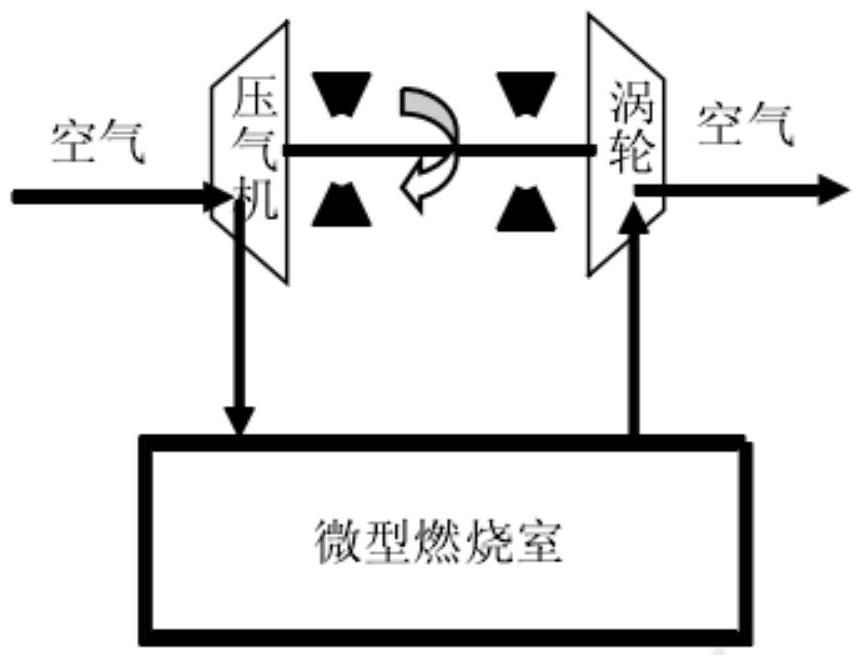

1.一种微型涡轮喷气发动机,包括压气机组件和燃烧室组件,所述压气机组件与所述燃烧室组件分别位于所述微型涡轮喷气发动机的进气端与喷气端,所述压气机组件包括进气法兰、导气法兰、多个轴承、转子、压气机和涡轮,所述燃烧室组件包括外壳,在所述外壳的内部设置有多个条形凸台,所述凸台用于安装固定定子;

其中,所述压气机与所述涡轮为一体化设计;

所述压气机为位于所述转子的进气侧的叶片,所述涡轮为位于所述转子的喷气侧的叶片;

所述定子靠近所述燃烧室组件一侧设有叶片,所述叶片的弯曲方向与所述转子的叶片的弯曲方向相反;

所述导气法兰位于所述进气法兰与外壳之间;

所述外壳与导气法兰、进气法兰通过螺栓连接,所述外壳为所述微型涡轮喷气发动机提供密闭的空间,并用于安装固定端盖;

所述多个轴承位于所述涡轮和所述压气机的外部。

2.根据权利要求1所述的微型涡轮喷气发动机,其中,所述燃烧室组件是回流式燃烧室,即经所述压气机吸入的空气经过两次180°转弯后流到所述涡轮。

3.根据权利要求1所述的微型涡轮喷气发动机,其中,所述微型涡轮喷气发动机的直径为5厘米或以下。
