专利号: 2013107529312
申请人: 吴江区铜罗新世纪包装厂
专利类型:发明专利
专利状态:无效专利
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2025-03-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

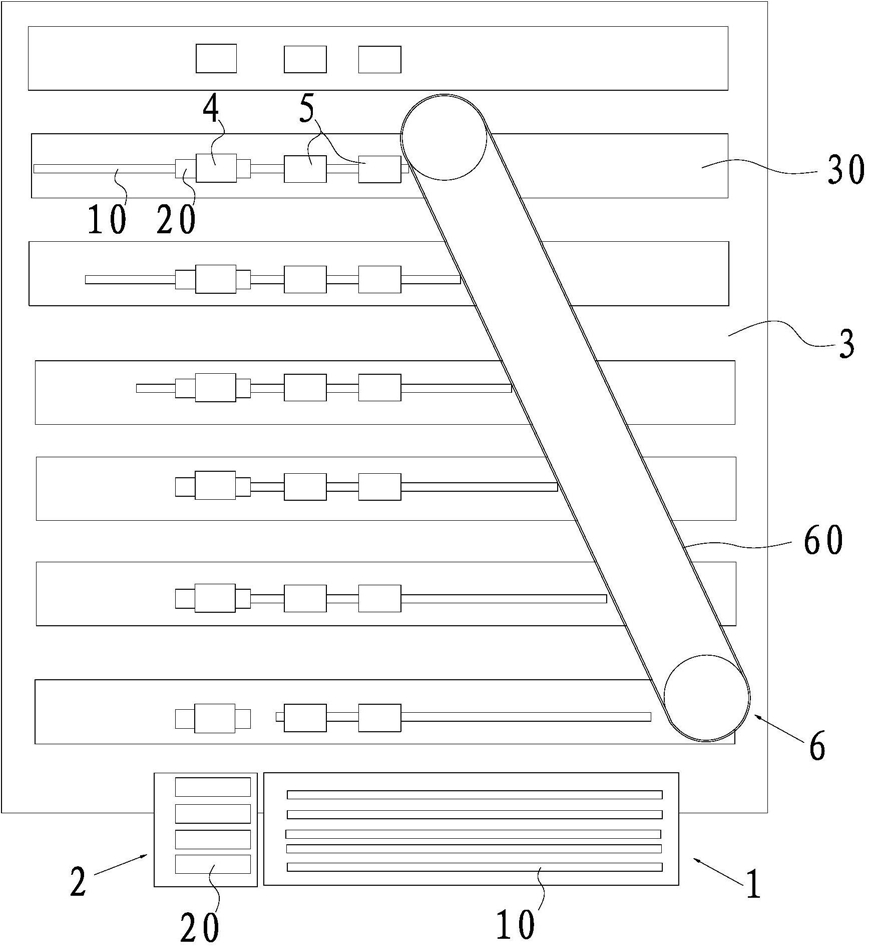

1.一种用于将提桶提手的钢丝穿入把手内的穿管方法,其特征在于:所述的穿管方法采用的穿管装置包括钢丝供应单元(1),把手供应单元(2),用于传输钢丝(10)和把手(20)的输送带(3)和驱动所述输送带(3)转动的第一驱动机构,设置在所述输送带(3)上分别用于将位于所述钢丝供应单元(1)中的钢丝(10)、将位于所述把手供应单元(2)中的把手(20)逐个并同步钩取的第一挂钩(4)和第二挂钩(5),以及用于将第一挂钩(4)中的所述钢丝(10)穿入所述第二挂钩(5)中的所述把手(20)内的穿插单元(6),位于所述第一挂钩(4)和所述第二挂钩(5)上的所述钢丝(10)和所述把手(20)的轴心线在同一条直线上,所述的穿插单元(6)包括沿着所述输送带(3)传送所述钢丝(10)和所述把手(20)方向设置的斜皮带(60)和驱动所述斜皮带(60)转动的第二驱动机构,所述的斜皮带(60)传送面与所述输送带(3)传送面垂直设置,且所述的斜皮带(60)位于所述输送带(3)上方的一侧并沿着所述的输送带(3)传递方向向所述输送带(3)内倾斜,所述的钢丝(10)一端部能够抵触在所述的斜皮带(60)上,所述的输送带(3)与所述斜皮带(30)的传递方向一致,当所述的把手(20)位于所述钢丝(10)的中部时,所述的钢丝(10)与所述斜皮带(60)脱离,具体的操作如下:

1)、由上述第一挂钩(4)和第二挂钩(5)的设置,在输送带(3)转动的同时,第一挂钩(4)和第二挂钩(5)分别同步钩取位于钢丝供应单元(1)内的钢丝(10)、位于把手供应单元(2)内的把手(20);

2)、由步骤1)中的钩取后的第一挂钩(4)和第二挂钩(5),在输送带(3)传递下继续向成型模具传递,当位于第一挂钩(4)上的钢丝(10)与斜皮带(60)接触时,由输送带(3)与斜皮带(60)传递方向一致,使得钢丝(10)逐渐插向把手(20);

3)、根据步骤2)中,钢丝(10)逐渐的插入把手(20)内后,当把手(20)位于钢丝(10)中,此时钢丝(10)刚好与斜皮带(60)脱离,从而完成钢丝(10)准确的穿入把手(20)内。

2.根据权利要求1所述的用于将提桶提手的钢丝穿入把手内的穿管方法,其特征在于:在所述的斜皮带(60)上表面设有防滑槽(600)。

3.根据权利要求2所述的用于将提桶提手的钢丝穿入把手内的穿管方法,其特征在于:所述的防滑槽(600)沿着所述斜坡带(60)的宽度方向设置。

4.根据权利要求1所述的用于将提桶提手的钢丝穿入把手内的穿管方法,其特征在于:在所述输送带(3)上沿其宽度方向设有多个定位条(30),所述的第一挂钩(4)和所述第二挂钩(5)分别固定设置在每个所述的定位条(30)上。

5.根据权利要求4所述的用于将提桶提手的钢丝穿入把手内的穿管方法,其特征在于:位于每个所述的定位条(30)上的所述的第一挂钩(4)有两个。
