1.一种防治煤炭自燃的复合阻化剂，其组成按质量百分比为以下组成：其余为水；

所述的无机阻化剂是包括锌铝层板组成的水滑石，并采用所述的表面活性剂作为阴离子进行层间修饰。

2.根据权利要求1所述的一种防治煤炭自燃的复合阻化剂，其特征在于：所述高分子基料是聚乙烯醇和淀粉。

3.根据权利要求1所述的一种防治煤炭自燃的复合阻化剂，其特征在于：所述的表面活性剂是十二烷基苯磺酸钠。

4.一种制备如权利要求1所述的防治煤炭自燃的复合阻化剂的方法，其特征在于该方法包括以下步骤：

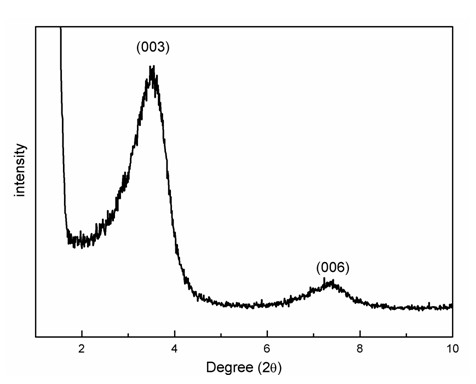

1)通过共沉淀法制备层间修饰的锌铝水滑石，获得结构规整的产物，洗涤、烘干、研磨后待用；

2)将高分子基料溶解分散在溶剂水中，控温在50-60℃，搅拌60-120min，加入磷酸二氢铵分散均匀，制得高分子水溶液；

3)将水滑石分散在水中，控温在50-60℃，搅拌30-60min，超声10min，在水溶液中加入表面活性剂溶液均匀分散，再加入补强剂均匀分散，制得水滑石水溶液；

4)将水滑石水溶液与高分子水溶液混合，搅拌分散，得复合阻化剂产品。
