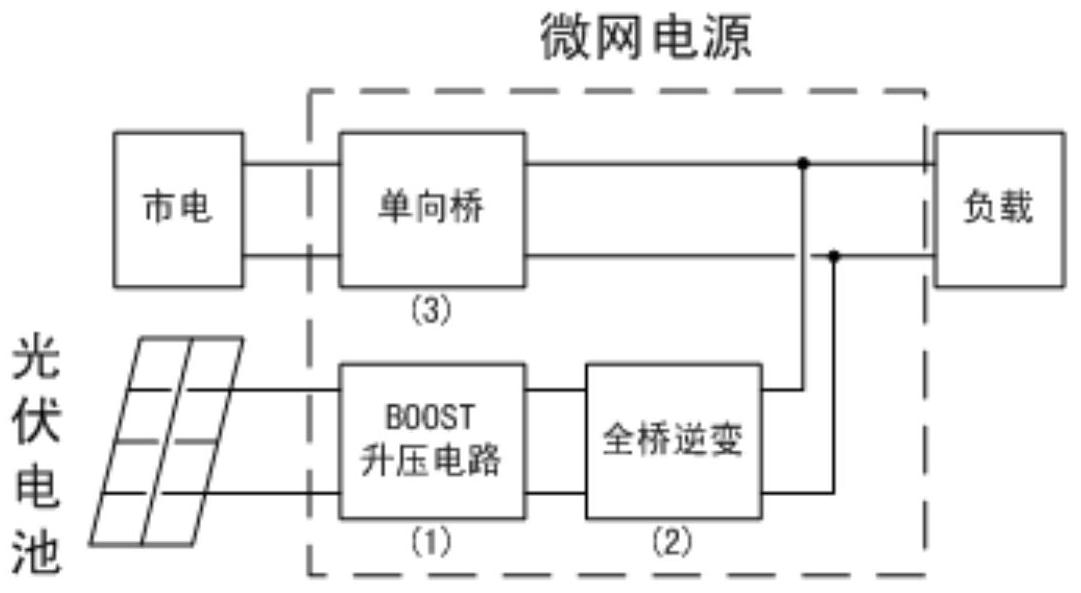

1.一种基于正弦波母线的微网电源，其特征在于：电源拓扑结构主要包括BOOST模块(1)、全桥逆变模块(2)以及单向桥模块(3)，由市电接口和光伏电池接口并行构成的电源输入接口；其中：市电通过单向桥模块(3)输出正弦波母线，在不采用大容量电容滤波的条件下直接作为电压源，同时单向桥模块确保了电能只能从市电进入交流母线；光伏电池通过BOOST模块(1)实现最大功率跟踪控制，再通过全桥逆变模块(2)输出与正弦波母线同频同相的电流源；BOOST模块(1)的输出端接全桥逆变模块(2)的输入端，同时全桥逆变模块(2)维持BOOST模块(1)输出端电压稳定性；上述电压源与电流源在正弦波母线上实现汇流控制，并直接提供给负载；

BOOST模块(1)的控制方法具体包含步骤如下：

2.1采样获得光伏电压Upv和光伏电流Ipv，并输入MPPT控制器，该控制器输出光伏电压Upv的参考电压值Upv_ref；

2.2根据Upv_ref与Upv获得光伏电压误差Eupv，将Eupv输入闭环反馈控制器1，该控制器输出BOOST模块占空比Dbo；

2.3将BOOST模块占空比Dbo输入母线保护器，经过保护器判断后，占空比Dbo放大输出至开关管M0；

母线保护器的控制方法包含如下内容：

3.1设定阈值Ubo1Ubo1且UboUbo2且UboUbo3，则进入步骤3.4；

3.2MPPT控制器执行逆过程，即Upv_ref的调整朝着光伏输出功率Ppv减小的方向变化；

3.3MPPT控制器执行逆过程，并且开通放电通道M1直至Ubo小于Ubo2，通过电阻R0释放母线能量，以降低Ubo；

3.4开通放电通道M1直至Ubo小于Ubo2，BOOST模块占空比清零，BOOST开关管M0强制关断，停止并初始化升压；

全桥逆变模块(2)的控制方法具体包含步骤如下：

4.1设定阈值Ubo0

若Ubo>Ubo0，则进入步骤4.3；

4.2将全桥逆变模块占空比清零，强制关闭全桥逆变模块开关管T1～T4，停止并初始化汇流；

4.3将Ubo与Ubo_ref做差获得BOOST模块输出电压误差Eubo，并将Eubo输入至闭环反馈控制器2，获得全桥逆变模块输出电流参考值幅值Iinv_amp；

4.4将参考值幅值Iinv_amp输入信号调理1，得到正弦化结果Iinv_ref，其中正弦化通过同步锁相PLL实现与电网电压Unet同频同相；

4.5采样全桥逆变模块输出电流Iinv，根据Iinv_ref与Iinv得到误差Eiinv，将误差输入闭环反馈控制器3，获得全桥逆变模块占空比Dinv；该结果与外包络线滞环控制器取与操作，最终输入驱动放大电路驱动开关管T1～T4。

2.根据权利要求1所述的微网电源，其特征在于：所述的外包络线滞环控制器约束交流母线电压的范围；首先采样市电电压Unet并放大K倍，其结果Usa作为全桥逆变模块输出电压Uinv的外包络线，若|Uinv|>|Usa|则外包络线滞环控制器输出0至与门，否则输出1至与门；上述操作结果是全桥逆变模块输出电压Uinv被约束在Unet与K倍Unet之间。

3.根据权利要求2所述的的微网电源，其特征在于：所述的单向桥模块(3)的控制方法具体如下：采样市电电压Unet并输入锁相环PLL，PLL捕获Unet的上升沿和下降沿并输出至工频换向控制器，当输入为上升沿时，控制器关闭T5并开通T6；当输入为下降沿时，控制器关闭T6并开通T5；开关信号在驱动开关管之前需经过死区延迟。
