1.一种钯复合多层薄膜，其特征在于，所述薄膜是由有机成分和无机成分复合而成，包括以下制备步骤：

1）在洁净石英片的表面，用高压真空抢喷涂一层含牛血清蛋白的水溶液后，干燥；

2）将涂有牛血清蛋白的石英片表面喷涂一层二价钯盐水溶液后，干燥；

3）将上述涂有二价钯盐和牛血清蛋白薄膜的石英片放入含还原剂水溶液中，溶液温度为30～60℃，浸泡30～80分钟；

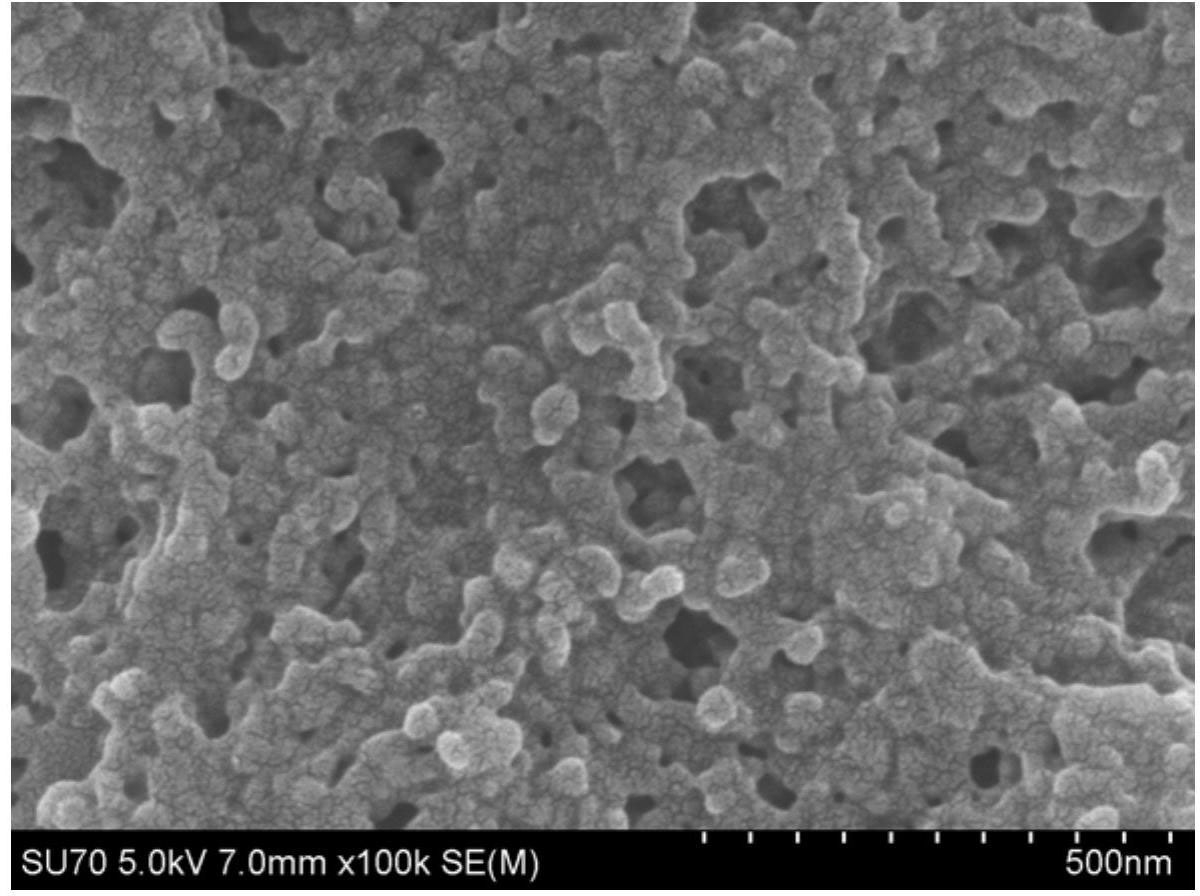

4）重复上述步骤1）、2）和3）多次，在石英片材料的表面形成多层复合薄膜。

2.根据权利要求1所述的一种钯复合多层薄膜，其特征在于，所述有机成分为牛血清蛋白，并且牛血清蛋白溶液的浓度为8～12mg/mL。

3.根据权利要求1所述的一种钯复合多层薄膜，其特征在于，所述无机成分为零价的钯，零价的钯是由二价的钯通过还原剂还原而成的。

4.根据权利要求1所述的一种钯复合多层薄膜，其特征在于，所述二价钯盐为氯化钯或醋酸钯，其浓度为1.0～1.5mmol/L。

5.根据权利要求1所述的一种钯复合多层薄膜，其特征在于，所述还原剂为次磷酸钠，其浓度为10～20mmol/L。
