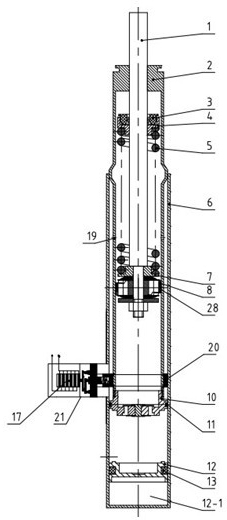

1.一种压电驱动式阻尼连续可调减振器，包括油封件(2)、活塞杆(1)、活塞组件(8)、缸筒(6)和压缩阀体(10)，油封件(2)插装在缸筒(6)上，压缩阀体(10)安装在油封件(2)的底端，活塞组件(8)安装在活塞杆(1)的底部并且位于油封件(2)内，其特征在于：还包括隔油阀片(20)和压电式阻尼调节器(21)，隔油阀片(20)安装在缸筒(6)的内壁与油封件(2)的外壁之间以便将油封件(2)和缸筒(6)之间的减震油分隔为上腔和下腔两部分，压电式阻尼调节器(21)分别连通上腔和下腔以便用于调节上腔和下腔之间的减震油的流通量，所述的油封件(2)上开有回流孔(19)，回流孔(19)的一侧连通油封件(2)内活塞组件(8)与油封件(2)的顶部围成的减震油腔，另一侧与上腔连通，所述的压电式阻尼调节器(21)包括阀体(22)、回位弹簧(14)、阀芯(15)、位移放大机构和当通电时其产生在阀芯(15)轴向方向上的机械变形从而形成该方向上的轴向推动力的压电元件(17)，压电元件(17)通过位移放大机构与阀芯(15)活动连接，阀体(22)内设置有与上腔连通的上腔油液口(22-1)和与下腔连通的下腔油液口(22-2)，阀芯(15)可轴向移动地插装在阀体(22)内并设置在上腔油液口(22-1)与下腔油液口(22-2)的连通部位以便调节上腔和下腔之间的减震油的流通量，回位弹簧(14)的一端呈固定状，另一端与阀芯(15)抵接以便提供阀芯(15)与压电元件(17)的轴向推动力成相反方向的推力。

2.根据权利要求1所述的压电驱动式阻尼连续可调减振器，其特征在于：所述的压电元件(17)具有电性插件(18)和多组主要由压电陶瓷层以及分别形成在压电陶瓷层两侧的正电极层(17-1)和负电极层(17-2)构成的压电单元件，并且正电极层(17-1)和负电极层(17-2)分别依次电性连接后与电性插件(18)连接。

3.根据权利要求1所述的压电驱动式阻尼连续可调减振器，其特征在于：所述的位移放大机构包括至少两级位移放大单元，每级位移放大单元包括位移放大杠杆(16)和凸点(23)，位移放大杠杆(16)的一端呈铰接状以便其自由端绕铰接处转动，所述的凸点(23)设置在位移放大杠杆(16)的自由端部上，并且该凸点(23)与相邻的位移放大单元的位移放大杠杆(16)上凸点(23)和铰接处之间的部位相接触，最末级的位移放大单元的位移放大杠杆(16)上的凸点(23)与阀芯(15)相抵接，所述的压电元件(17)的一侧抵接在第一级位移放大单元的位移放大杠杆(16)上凸点(23)和铰接处之间的部位上。

4.根据权利要求3所述的压电驱动式阻尼连续可调减振器，其特征在于：所述的位移放大单元为两级，所述的位移放大杠杆(16)的呈铰接状的一端均铰接在阀体(22)上。

5.根据权利要求1或2所述的压电驱动式阻尼连续可调减振器，其特征在于：所述的缸筒(6)内的底部设置有浮动活塞组件(12)，并且该浮动活塞组件(12)位于压缩阀体(10)的下方，并且浮动活塞组件(12)的下侧为空气腔(12-1)。

6.根据权利要求1或2所述的压电驱动式阻尼连续可调减振器，其特征在于：所述的活塞杆(1)上在活塞组件(8)的上方设置有限位器，该限位器包括限位弹簧(5)、活动弹簧座(4)和固定弹簧座(7)，固定弹簧座(7)固定套装在活塞杆(1)的底部，活动弹簧座(4)活动式地套装在活塞杆(1)的顶部，限位弹簧(5)的一端连接在固定弹簧座(7)上，另一端连接在活动弹簧座(4)上。

7.根据权利要求6所述的压电驱动式阻尼连续可调减振器，其特征在于：所述的活动弹簧座(4)的上部安装有挡圈(3)。
