专利号: 2013105939844
申请人: 华南农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

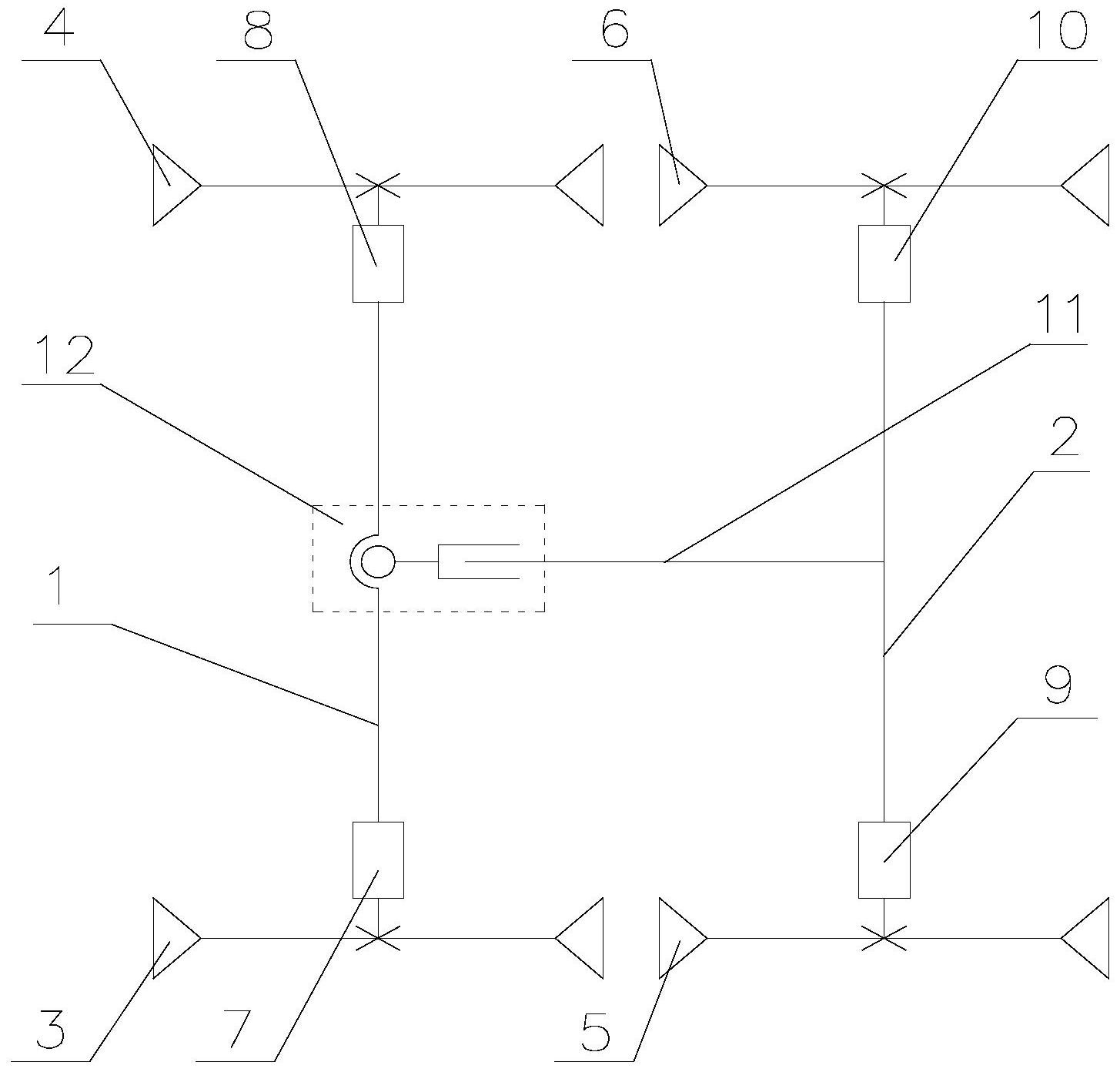

1.前桥摆转式水田四驱底盘转向系统,包括前桥、后桥、左前轮、右前轮、左后轮和右后轮,左前轮和右前轮分别设于前桥的左右两端,左后轮和右后轮分别设于后桥的左右两端,前桥和后桥分别固定于车架上;其特征在于,左前轮、右前轮、左后轮和右后轮分别设有独立的液压马达,各液压马达分别与液压油路连接;与左前轮对应的液压马达为左前液压马达,与右前轮对应的液压马达为右前液压马达,与左后轮对应的液压马达为左后液压马达,与右后轮对应的液压马达为右后液压马达;其中,左前液压马达与右前液压马达串联,并组成前液压马达组接入液压油路,左后液压马达、右后液压马达分别与前液压马达组并联接入液压油路;

所述液压油路内设有液压油泵、油箱、总换向阀、左前换向阀、右前换向阀、左后换向阀和右后换向阀,液压油泵和油箱分别与总换向阀连接,左前轮与液压油泵及油箱连接的管路上设置左前换向阀,右前轮与液压油泵及油箱连接的管路上设置右前换向阀,左后轮与液压油泵及油箱连接的管路上设置左后换向阀,右后轮与液压油泵及油箱连接的管路上设置右后换向阀;

所述总换向阀为三位四通换向阀;左前换向阀的出油口与左前液压马达连接,右前换向阀的出油口与右前液压马达连接;右前换向阀的压力口与三位四通换向阀的第一出油口连接,右前换向阀的回油口与左前换向阀的压力口连接,左前换向阀的回油口与三位四通换向阀的第一出油口连接,形成左前液压马达和右前液压马达串联的前液压马达组;左后换向阀的出油口与左后液压马达连接,右后换向阀的出油口与右后液压马达连接;左后换向阀的压力口与三位四通换向阀的第二出油口连接,右后换向阀的压力口与三位四通换向阀的第二出油口连接;左后换向阀的回油口与三位四通换向阀的第一出油口连接,右后换向阀的回油口与三位四通换向阀的第一出油口连接。

2.根据权利要求1所述前桥摆转式水田四驱底盘转向系统,其特征在于,所述左前液压马达设于左前轮内侧的前桥上,左前液压马达通过安装板固定于前桥上;右前液压马达设于右前轮内侧的前桥上,右前液压马达通过安装板固定于前桥上;左后液压马达设于左后轮内侧的后桥上,左后液压马达通过安装板固定于后桥上;右后液压马达设于右后轮内侧的后桥上,右后液压马达通过安装板固定于后桥上。

3.根据权利要求1所述前桥摆转式水田四驱底盘转向系统,其特征在于,所述左前液压马达、右前液压马达、左后液压马达和右后液压马达均为低速直驱式液压马达。

4.根据权利要求1所述前桥摆转式水田四驱底盘转向系统,其特征在于,所述前桥与后桥之间通过联动轴连接,联动轴与前桥的相接处设有铰接浮动装置。

5.根据权利要求4所述前桥摆转式水田四驱底盘转向系统,其特征在于,所述铰接浮动装置包括相连接的转向组件和浮动组件;转动组件包括转向轴和方座轴承,转向轴外周通过方座轴承与车架连接;浮动组件包括浮动轴和浮动轴承,浮动轴两端分别通过浮动轴承与前桥连接,浮动轴中部开有通孔,转向轴一端与浮动轴的通孔处连接。

6.根据权利要求1所述前桥摆转式水田四驱底盘转向系统,其特征在于,所述总换向阀、左前换向阀、右前换向阀、左后换向阀和右后换向阀均为常开式电磁阀。
