专利号: 2013105773406
申请人: 深圳光启创新技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种支付终端,包括POS机,其特征在于,还包括用于接收信号、并将所述信号转换为电信号输出的接收模块,所述接收模块和POS机信号连接。

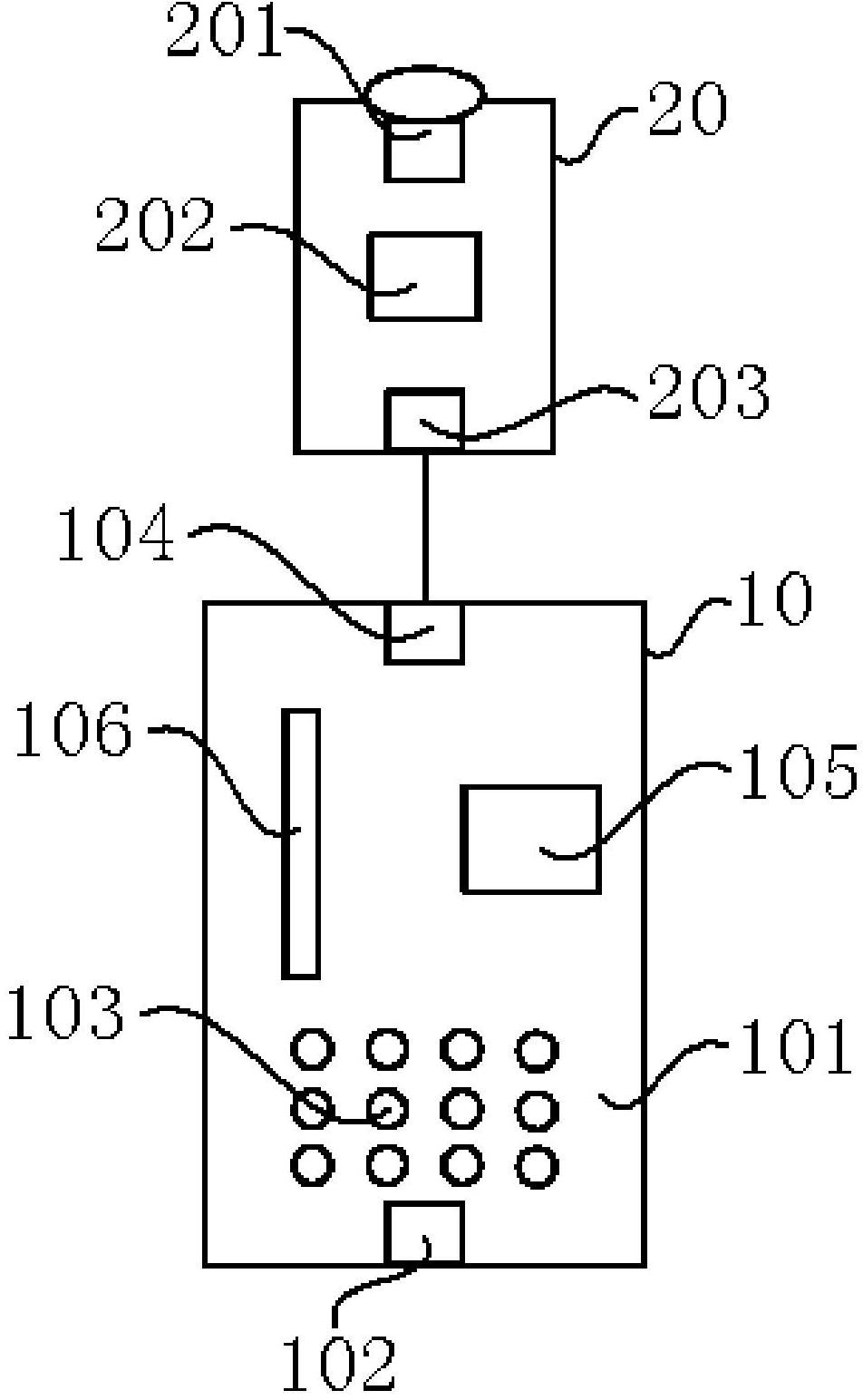

2.如权利要求1所述的支付终端,其特征在于,所述接收模块包括:信号转换器、第一处理器和第一通信单元,信号转换器的输出端与第一处理器连接,第一处理器的输出端与第一通信单元连接;所述POS机包括:壳体;

支付中心接入装置,其设置在壳体内部或外部,用于通过无线或有线方式与支付中心进行通信;

第一输入装置,所述第一输入装置设置在壳体表面,用于提供输入界面;

第二通信单元,其设置在壳体内部;

第二处理器,所述第二处理器设置在壳体内部,分别与支付中心接入装置、第一输入装置和第二通信单元连接,用于分别响应支付中心接入装置、第一输入装置和第二通信单元的输出并进行处理;所述第二通信单元与第一通信单元进行信息交互。

3.如权利要求2所述的支付终端,其特征在于,所述接收模块为光接收模块或声接收模块,所述信号转换器相应的为光电转换器或声电转换器。

4.如权利要求2或3所述的支付终端,其特征在于,所述第二通信单元为第二数据接口,所述第一通信单元包括数据线和与第二数据接口匹配的第一数据接口。

5.如权利要求4所述的支付终端,其特征在于,所述第一数据接口和第二数据接口为RS232接口或USB接口。

6.如权利要求2或3所述的支付终端,其特征在于,所述第二通信单元为第二无线通信模块,所述第一通信单元为与第二无线通信模块匹配的第一无线通信模块。

7.如权利要求6所述的支付终端,其特征在于,所述第一无线通信模块和第二无线通信模块为射频模块、蓝牙模块、Wi-Fi模块或红外模块。

8.如权利要求2或3所述的支付终端,其特征在于,所述POS机还包括读卡器,所述读卡器的输出端与第二处理器信号连接。

9.一种基于POS机获取用户账户信息的方法,其特征在于,包括:通过接收模块接收携带有用户账户信息的信号,并将所述信号进行转换,输出电信号;

对电信号进行处理,解析出用户账户信息,并将用户账户信息输出至POS机处理器。

10.如权利要求9所述的方法,其特征在于,所述接收装置为光接收装置,光接收装置接收携带有用户账户信息的光信号,并将光信号进行转换,输出电信号;或所述接收装置为声接收装置,声接收装置接收携带有用户账户信息的声信号,并将声信号进行转换,输出电信号。

11.如权利要求9或10所述的方法,其特征在于,所述对电信号进行处理包括:对电信号进行解码和/或解密,得到数字信源信号;

将所述数字信源信号携带的数据头部、数据尾部和/或校验码除去,得到用户账户信息。

12.一种基于POS机进行信息交互的系统,其特征在于包括:如权1-8中任一项所述的支付终端;和

移动支付设备,所述移动支付设备包括:

用于输出操作指令的第二输入装置;

发射装置;

第三处理器,其分别与第二输入装置和发射装置连接,第三处理器响应第二输入装置输出的操作指令,获取用户账户信息并进行处理,采用处理后的用户账户信息控制发射装置发射信号。

13.如权利要求12所述的系统,其特征在于,所述移动支付设备还包括存储有用户账户信息的存储器,外壳和设置在外壳上的接口,所述第三处理器从存储器中读取用户账户信息,所述存储器和第三处理器设置在外壳内部,所述发射装置设置在外壳外部,并通过接口与处理器连接。

14.如权利要求12或13所述的系统,其特征在于,所述移动支付设备为便携式电子终端、便携卡或光钥匙。

15.一种接收模块,其特征在于,包括用于接收移动支付设备传输的信号并将所述信号转换为电信号的信号转换器、对所述电信号进行处理的第一处理器和用于将第一处理器处理后的信号传输给POS机的第一通信单元,信号转换器的输出端与第一处理器连接,第一处理器的输出端与第一通信单元连接。

16.如权利要求15所述的接收模块,其特征在于,所述接收模块为光接收模块或声接收模块,所述信号转换器相应的为光电转换器或声电转换器,第一通信单元包括数据线和第一数据接口。

17.如权利要求16所述的接收模块,其特征在于,所述第一数据接口为RS232接口或USB接口。
