1.在FTO上进行二氧化钛/氯氧化铋复合电极的合成方法，按照下述步骤进行：A 将浓盐酸和去离子水放入烧杯搅拌；

B 逐滴加入钛酸四正丁酯，搅拌均匀至澄清，其中浓盐酸、去离子水和钛酸四正丁酯的体积比为15：15：（0.35～0.7）；

C 将步骤B所得到的溶液转移至四氟乙烯内衬的反应釜中，在其中放入清洗过的FTO基片,使溶液恰好没过FTO基片顶部，升温至180℃温度下恒温6h，自然冷却，得到水热产物；

D 将步骤C所得到的水热后的FTO片取出用去离子水洗涤干净；

E 将乙酸和乙醇放入烧杯搅拌；

F 向步骤E中逐滴加入钛酸四正丁酯，搅拌均匀至澄清，其中乙酸、乙醇和钛酸四正丁酯的体积比为1:50:0.75；

G 将步骤D所得到的FTO片泡入步骤F所得的溶液1h,使溶液恰好没过FTO基片顶部；

H 将步骤G所得到的FTO片自然干燥，放入马弗炉中以2℃/min的升温速率升温至

450℃恒温2h，即可得到形貌均一的二氧化钛纳米线；

J 将步骤H所得到的FTO片取出用去离子水洗涤干净自然干燥；

K 将50mL的硝酸铋，50mL去离子水，50ml的氯化钾和50mL去离子水分别放入4个烧杯中；

L 将步骤J所得到的的FTO片依次浸入4个烧杯,浸入时恰好没过FTO基片顶部，每个烧杯的浸没时间约10～20s，循环20～80次后取出自然干燥；

M 将步骤L所得到的FTO片放入马弗炉中以2℃/min的升温速率升温至300℃恒温

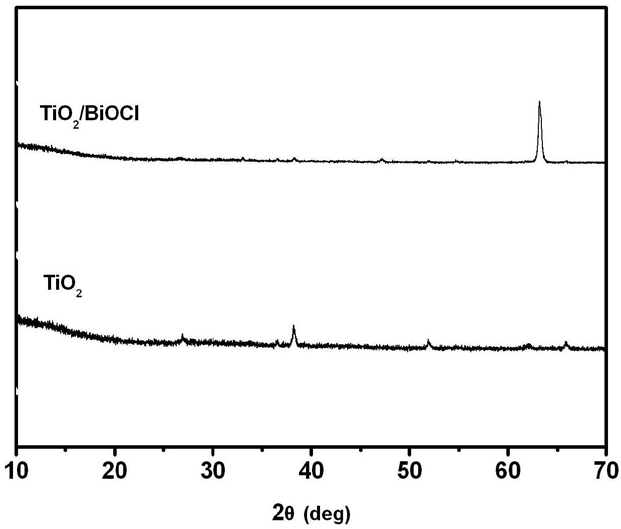

0.5～1h，即可得到形貌均一的二氧化钛纳米线/氯氧化铋纳米片复合电极。

2.根据权利要求1所述的在FTO上进行二氧化钛/氯氧化铋复合电极的合成方法，其特征在于其中步骤C中的FTO基片为NSG 日本板硝子株式会社生产,1.5cm×2cm,1.5Ω/sq。

3.根据权利要求1所述的在FTO上进行二氧化钛/氯氧化铋复合电极的合成方法，其特征在于其中步骤K中硝酸铋的浓度为5mmol/L；氯化钾的浓度为5mmol/L。
