1.一种含β-环糊精的卤胺类抗菌剂共聚物，其特征在于为式(Ⅰ)所示结构的化合物：式中，R选自C1～C8亚烷基，亚苯基衍生物或酰胺衍生物；

R1选自氟、氯或溴；

m和n分别代表所述共聚物中两种单体的聚合度；

代表 。

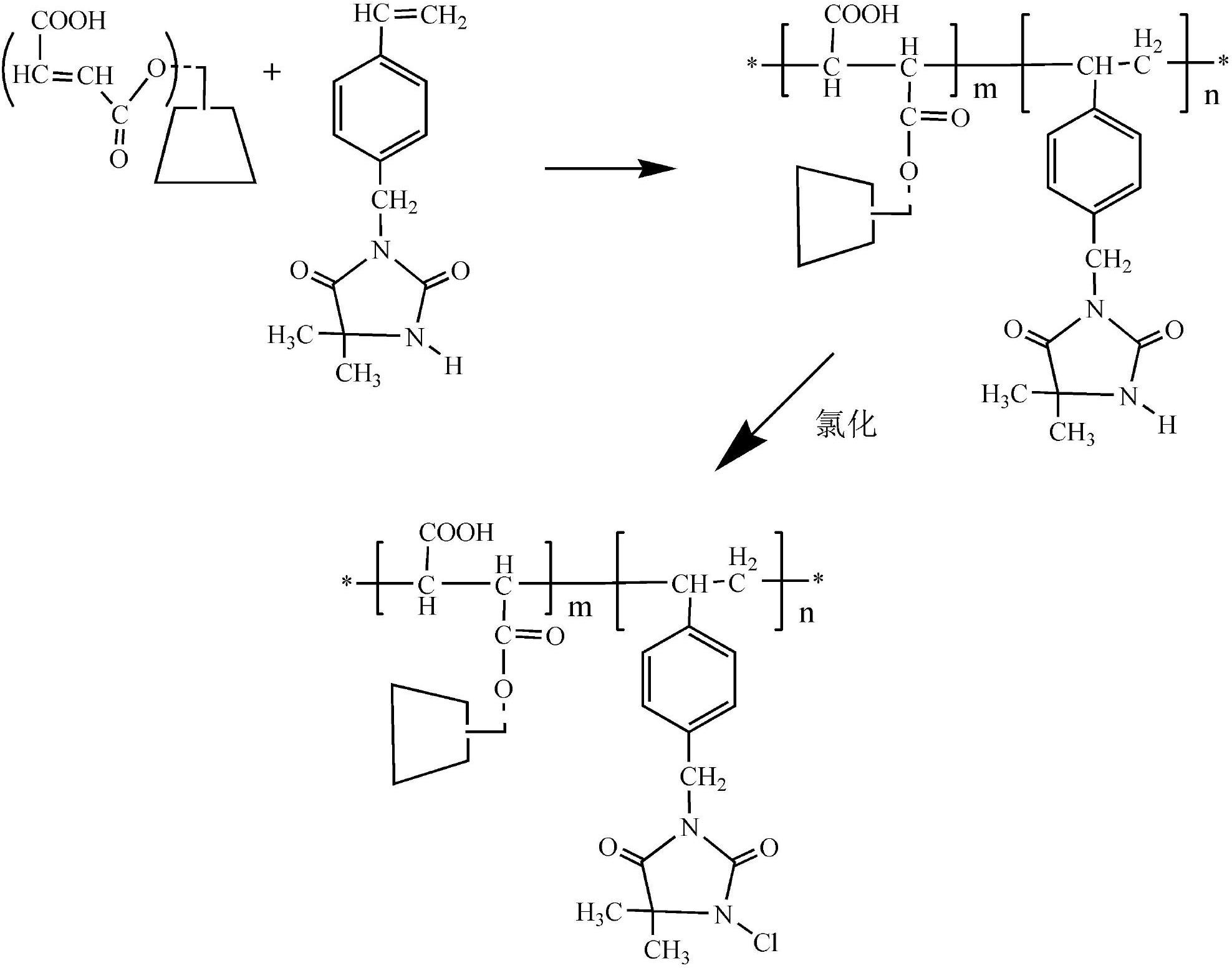

2.权利要求1所述含β-环糊精的卤胺类抗菌剂共聚物的制备方法，其特征在于：首先将质量比为1:5～5:1的含有双键的马来酸酐改性β-环糊精和含有双键的卤胺类化合物溶于乙醇和水的混合溶液，充分搅拌溶解；加入氧化还原引发剂体系，在氮气保护下于

35～70℃反应3～10h；反应结束，减压蒸馏，过滤，提纯并烘干，得到含β-环糊精的卤胺类抗菌剂共聚物前驱体；将该前驱体溶于质量百分浓度为1～5％的次氯酸钠、次溴酸钠或次氟酸钠溶液中，于室温静置反应1h，过滤并烘干，得到含β-环糊精的卤胺类抗菌剂共聚物成品；所述含有双键的卤胺类化合物化学结构式如式(II)所示：式中，R选自C1～C8亚烷基，亚苯基衍生物或酰胺衍生物；

m和n分别代表所述共聚物中两种单体的聚合度；

代表 。

3.根据权利要求2所述含β-环糊精的卤胺类抗菌剂共聚物的制备方法，其特征在于：所述乙醇和水的混合溶液中，乙醇和水的体积比为1:1～4:1。

4.根据权利要求2所述含β-环糊精的卤胺类抗菌剂共聚物的制备方法，其特征在于：所述氧化还原引发剂体系为过硫酸铵-亚硫酸氢钠体系或过硫酸钠-亚硫酸氢钠体系。

5.根据权利要求2所述含β-环糊精的卤胺类抗菌剂共聚物的制备方法，其特征在于：所述卤胺类抗菌剂共聚物前驱体为(III)所示结构的化合物：

其中n＝1～8。

6.权利要求1所述含β-环糊精的卤胺类抗菌剂共聚物在制备抗菌纳米纤维材料中的应用，其特征在于：将所述含有β-环糊精的卤胺类抗菌剂共聚物前驱体与易于纺丝的高分子材料在适当的溶剂中按比例混合，所述含有β-环糊精的卤胺类抗菌剂共聚物前驱体的用量为所述高分子材料重量的1～10％；调节纺丝条件，通过静电纺丝制得纳米纤维材料；最后将其浸渍于含有活性卤素的溶液中进行卤化反应，取出并烘干，即得抗菌纳米纤维材料。

7.根据权利要求6所述含β-环糊精的卤胺类抗菌剂共聚物在制备抗菌纳米纤维材料中的应用，其特征在于：所述高分子材料选自PAN、PVA或醋酸纤维素。

8.根据权利要求6所述含β-环糊精的卤胺类抗菌剂共聚物在制备抗菌纳米纤维材料中的应用，其特征在于：所述适当的溶剂根据所述卤胺类抗菌剂共聚物及高分子材料本身的溶解性而选择，选自水、乙醇、丙酮、N,N-二甲基甲酰胺、二甲亚砜中的一种或者几种的混合溶液。

9.根据权利要求6所述含β-环糊精的卤胺类抗菌剂共聚物在制备抗菌纳米纤维材料中的应用，其特征在于所述纺丝条件如下：纺丝液浓度为6～12％，纺丝液流量为0.2ml/h～1.5ml/h，纺丝电位为15kV～27kV，针头和接收屏之间的距离为10～25cm。

10.根据权利要求6所述含β-环糊精的卤胺类抗菌剂共聚物在制备抗菌纳米纤维材料中的应用，其特征在于：所述含有活性卤素的溶液选自次氯酸钠、次氯酸钙、次溴酸钠或次氟酸钠溶液，其质量百分浓度为0.01～1％。
