专利号: 2013104643477
申请人: 天津理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

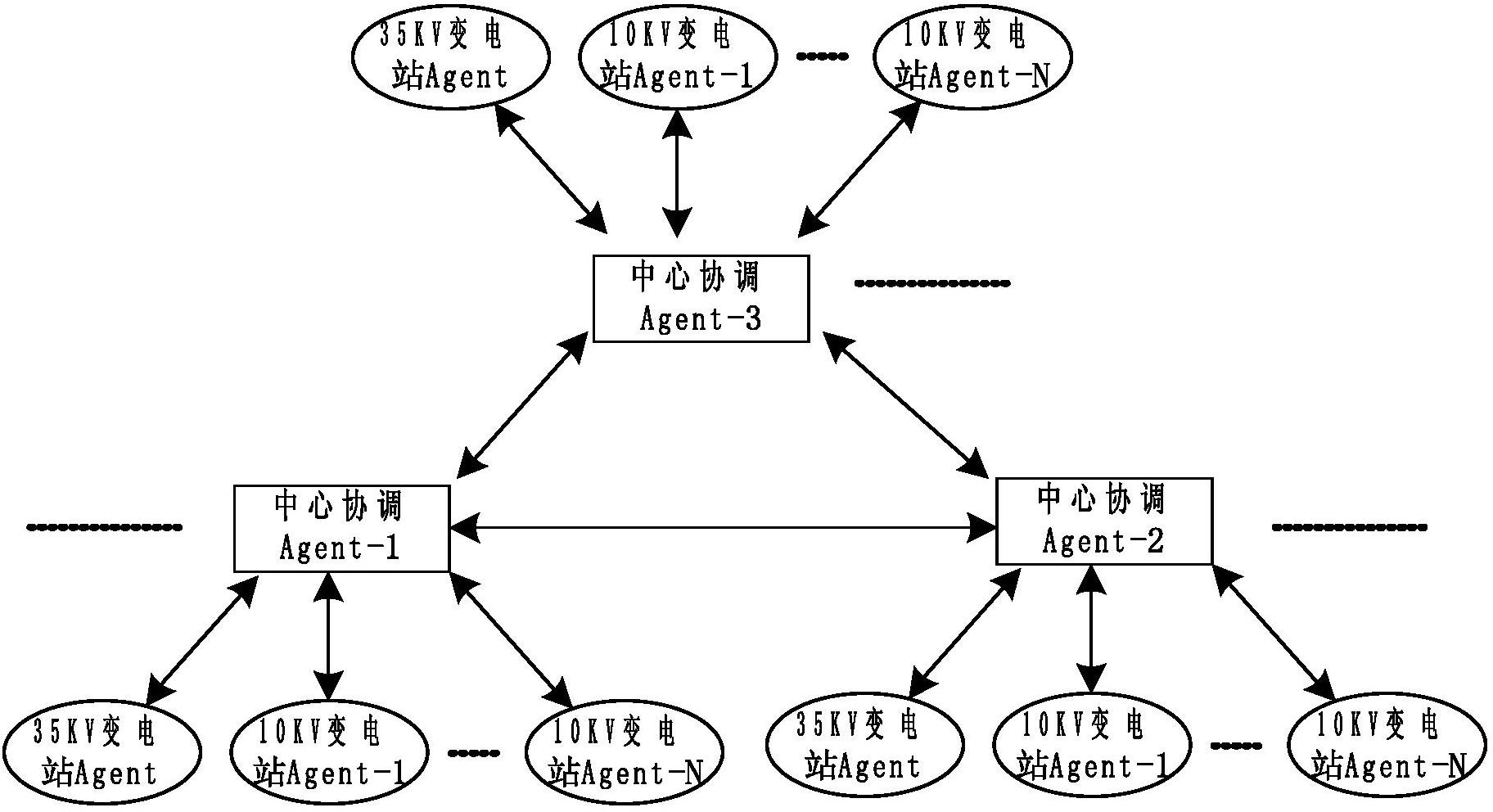

1.一种基于MAS的35kV配电网故障时负荷转移系统,其特征在于它包括至少1个35kV电源点供电区域;所述每个35kV电源点供电区域是由1个中心协调Agent、1个35kV变电站Agent和至少1个10kV配电站Agent构成;其中,所述35kV变电站Agent和10kV配电站Agent分别于中心协调Agent呈双向连接;所述每一个35kV电源点供电区域中的中心协调Agent呈双向连接,进而构成一个网状结构。

2.根据权利要求1所述一种基于MAS的35kV配电网故障时负荷转移系统,其特征在于所述中心协调Agent是由信息收集与处理功能模块I、通信功能模块I以及规则判断与生成功能模块组成;所述通信功能模块I与信息收集与处理功能模块以及规则判断与生成功能模块之间呈双向连接,且同时与其它35kV电源点供电区域中的中心协调Agent呈双向连接,还与每一个10kV配电站Agent呈双向连接。

3.根据权利要求1所述一种基于MAS的35kV配电网故障时负荷转移系统,其特征在于所述35kV变电站Agent是由信息收集与处理功能模块II、通信功能模块II以及命令解析与执行功能模块II组成;所述通信功能模块II分别与信息收集与处理功能模块II以及命令解析与执行功能模块II呈双向连接;所述通信功能模块II与中心协调Agent呈双向连接。

4.根据权利要求1所述一种基于MAS的35kV配电网故障时负荷转移系统,其特征在于所述10kV配电站Agent是由信息收集与处理功能模块III、通信功能模块III、命令解析与执行功能III、潮流计算功能模块以及拓扑分析功能模块组成;所述通信功能模块III分别与信息收集与处理功能模块III、命令解析与执行功能III、潮流计算功能模块、拓扑分析功能模块和中心协调Agent呈双向连接。

5.一种基于MAS的35kV配电网故障时负荷转移系统的工作方法,其特征在于它包括以下步骤:

①当配电网正常运行、系统未发生故障时,配电区域内每一个中心协调Agent信息收集与处理功能模块I、35kV变电站Agent信息收 集与处理功能模块II和10kV配电站Agent信息收集与处理功能模块III,均根据自身职责和功能特性,周期性的收集并保存区域内配电网拓扑结构、节点电压、支路电流、有功功率、无功功率、开关状态、负荷容量和恢复容量的状态信息;区域内35kV变电站Agent的信息收集与处理功能模块II将变电站的设备及其状态信息收集、处理后记录保存 ②故障区域的中心协调Agent的信息收集与处理功能模块I根据故障前保存记录的该区域内的负荷有功功率、无功功率信息计算处理后,经通信功能模块I传送至规则判断与生成功能模块处理后,首先向上一电压等级配变电中心发出整区恢复请求,若满足恢复容量条件,则规则判断与生成功能模块经通信功能模块I分别通过故障区域内35kV变电站Agent和10kV配电站Agent的通信功能模块II和通信功能模块III向命令解析与执行功能II和命令解析与执行功能III发出操作执行命令,实现整区恢复;若不满足条件则转步骤③; ③故障区域的中心协调Agent的规则判断与生成功能模块生成的负荷转移请求命令经通信功能模块I发送至向其它邻近区域的中心协调Agent的通信功能模块I,其它邻近区域的中心协调Agent的规则判断与生成功能模块根据请求命令将该区域恢复容量排序后反馈至故障区域中心协调Agent;故障区域中心协调Agent的信息收集与处理功能模块I以10kV配电站所覆盖供电区域为分区并根据故障前35kV变电站Agent及10kV配电站Agent收集、保存的分区内重要负荷多少进行排序,规则判断与生成功能模块以尽可能多的恢复失电负荷且重要负荷优先恢复为原则将分区内负荷容量与邻近电源点恢复容量进行匹配,若满足匹配条件,故障区域的中心协调Agent的规则判断与生成功能模块向邻近电源点中心协调Agent的规则判断与生成功能模块发出操作执行请求命令,依次进行分区恢复;若遇到含较多重要负荷的分区,因无法满足容量限制实现整个分区恢复时,则转步骤④; ④对有容量限制且较重要的分区,则通过切除部分末端重要等级较低的负荷的方式,直至满足邻近电源点容量限值,并通过拓扑分析和潮流计算后满足约束条件时,对切除部分负荷后的分区进行恢复; ⑤若所有邻近电源点已经全部用尽仍有部分分区无法恢复,或所有故障分区已经恢复供电,则停止搜索并形成负荷转移候选方案;

⑥根据开关次数最少和恢复重要负荷的最多这两个评价指标的权重比例,在候选方案中得出最优负荷转移方案。

6.根据权利要求5所述一种基于MAS的35kV配电网故障时负荷转移系统的工作方法,其特征在于所述步骤①中负荷容量是指某一支路的所有负荷在某一时刻所消耗的有功功率和无功功率;所述恢复容量是指为保证负荷转移至邻近电源点后,不至于因负荷变化造成邻近电源点过载等引起故障,而除去临近电源点可实际恢复容量的一定比例后的安全容量。

7.根据权利要求5所述一种基于MAS的35kV配电网故障时负荷转移系统的工作方法,其特征在于所述步骤②中故障区域是指1个35kV变电站所覆盖的供电区域,造成区域内大面积停电的原因是自然灾害或人为因素等引起的永久性故障,即短时间无法恢复;所述上一电压等级配变电中心是指城市配电网中直接分配电能给35kV配电站的配变电中心;所述整区恢复是指35kV变电站所覆盖的供电区域,亦即本发明中所涉的整个故障区域,在上一级电压中心变电站的恢复容量满足该故障区域内的负荷容量时通过上一级电压中心供电。

8.根据权利要求5所述一种基于MAS的35kV配电网故障时负荷转移系统的工作方法,其特征在于所述步骤③中邻近区域是指与该35kV配电站存在地理接线、隶属于同一或其他上一级电压变电站的35kV配电站所覆盖的供电区域。

9.根据权利要求5所述一种基于MAS的35kV配电网故障时负荷转移系统的工作方法,其特征在于所述步骤③中邻近电源点是指邻近区域中与故障区域中10kV配电站存在地理接线的10kV配电站;所述步骤③中分区恢复是指以故障区域中10kV配电站所覆盖供电区域为分区,通过转移至邻近电源点而不改变原来的拓扑结构,进行供电恢复。

10.根据权利要求5所述一种基于MAS的35kV配电网故障时负荷转移系统的工作方法,其特征在于所述步骤③中容量限制是指邻近电源点恢复容量无法满足待恢复区域的负荷容量。
