专利号: 2013103654826
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

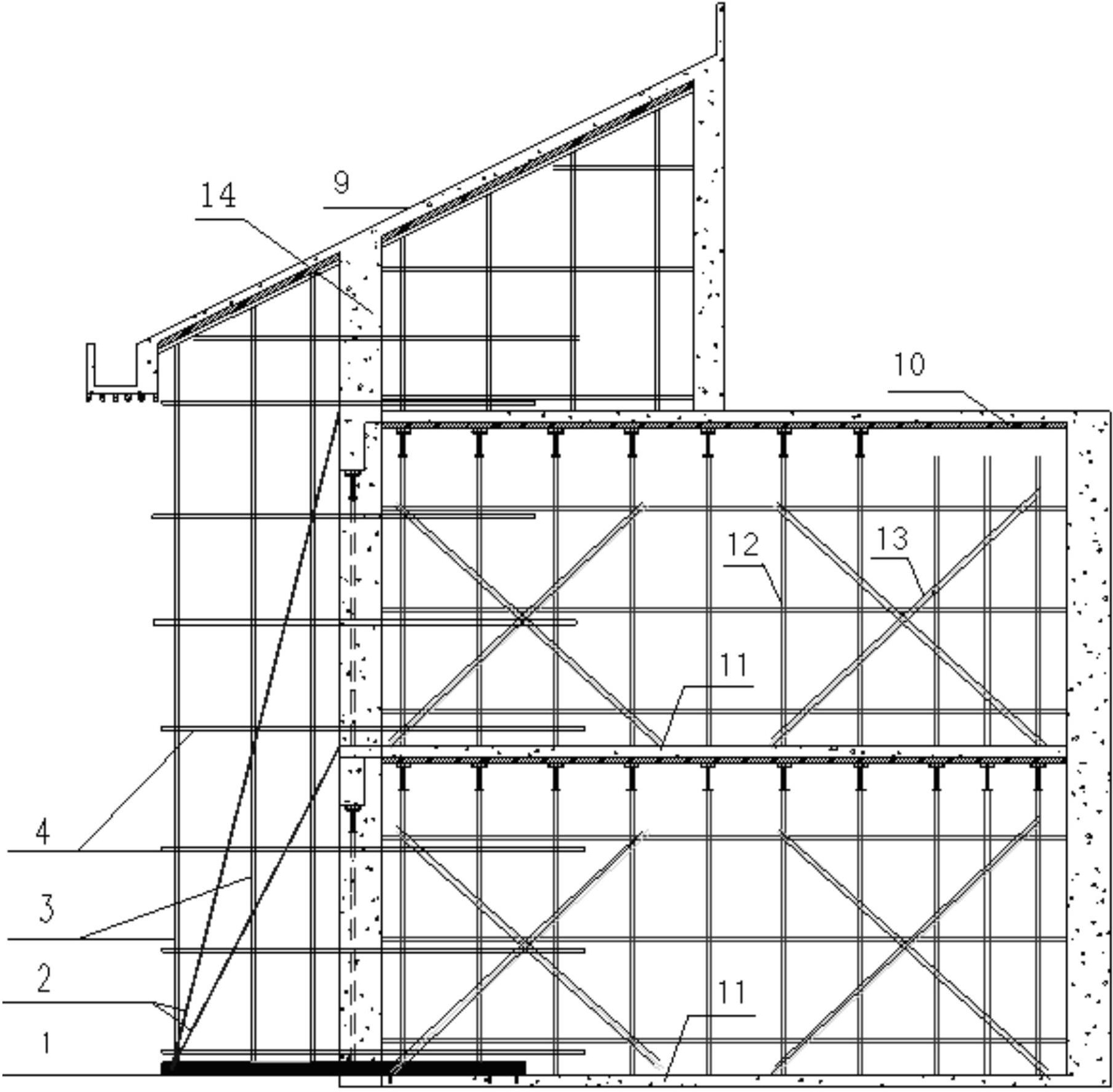

1.一种型钢悬挑结构支撑架的搭设方法,其特征在于,具体包括如下步骤: 步骤1、在层间的混凝土结构板浇筑之前,在建筑物的悬挑结构下方的第二个楼层的结构板(11)上,沿水平方向等间距布置多个垂直于墙体(14)的工字型钢梁; 步骤2、在每个工字型钢梁(I)悬挑部分的顶端分别设置两根钢丝绳(2),两根钢丝绳(2)上端分别固定在悬挑结构下方第一层和第二层楼层的结构板(14)处对应的外墙体(14)上,且钢丝绳(2)与工字型钢梁(I)形成的三角形面为竖直面; 步骤3、在每个工字型钢梁(I)上方搭设竖直架,该竖直架由多个立杆(3)和多个横杆(4)相互垂直搭设而成,且该竖直架的上半部分的两根横杆(4)的长度突出上部悬挑结构的外边沿,其中一根横杆(4)支撑在上层悬挑结构底部,该两根横杆(4)的最外端还通过一根立杆(3)连接,它们共同对上部悬挑结构在竖直方向上突出工字型钢梁(I)的部分形成支撑;将横杆(4)伸入外墙体(14)的部分与外墙体(14)内的满堂架(13)及剪刀撑(12)固定连接; 步骤4、拉紧所有 钢丝绳(2)使工字型钢梁(I)的悬挑部分保持水平; 步骤5、在每个竖直架上搭设一根第一拉杆(5)、一根大斜杆(6)、一根第二拉杆(7)和两根小斜杆(8);第一拉杆(5)、大斜杆(6)、第二拉杆(7)和小斜杆(8)均位于竖直架所在的竖直面上; 步骤6、再次拉紧所有钢丝绳(2 )。

2.如权利要求1所述的型钢悬挑结构支撑架的搭设方法,其特征在于,所述步骤I中,工字型钢梁(I)固定在结构板(11)上的具体方式是:在工字型钢梁(I)的锚固部分的端头处的结构板(11)上设有两个锚固环,在外墙体(14)内边缘处的结构板(11)上设有一个锚固环,锚固环的尺寸要保证能够穿过一个工字钢型钢梁(I ),三个锚固环位于一条垂直于外墙体(14)的直线上;将每个工字型钢梁(I)穿入其对应的锚固环,然后将每个锚固环处的工字型钢梁(I)两侧分别用木方塞紧,其上部用木楔子顶紧,并定时检查木方的塞紧情况。

3.如权利要求1所述的型钢悬挑结构支撑架的搭设方法,其特征在于,所述步骤I中,工字型钢梁(I)的间距不大于1.2m。

4.如权利要求1所述的型钢悬挑结构支撑架的搭设方法,其特征在于,所述步骤I中,工字型钢梁(I)的锚固部分长度为其悬挑部分长度的1.25倍,所述悬挑部分是指工字型钢梁(I)的突出外墙体(14)的部分,所述锚固部分是指工字型钢梁(I)上除了悬挑部分的其余部分。

5.如权利要求1所述的型钢悬挑结构支撑架的搭设方法,其特征在于,所述步骤2中,所述钢丝绳(2)通过花篮螺栓卡紧。

6.如权利要求1所述的型钢悬挑结构支撑架的搭设方法,其特征在于,所述步骤5中,所述大斜杆(6)的下端固定在工字型钢梁(I)所在的外墙体(14)上并顶住结构板(11 ),其上端固定在悬挑结构的外端底部;所述第一根小斜杆(8)的下端穿过外墙体(14)后,固定在悬挑结构下方第一个楼层的结构板(11)上,其上端固定在悬挑结构底部的横杆上,且固定点在竖直方向上与工字型钢梁(I)平齐;第二根小斜杆(8)的下端固定在悬挑结构下方第一个楼层的外墙体(14)内,其上端固定在位于悬挑结构底部的横杆(4)上,且固定点在竖直方向上比悬挑结构突出;所述第一拉杆(5)的下端固定在与工字型钢梁(I)在竖直方向上平齐的立杆(3)与第一个楼层结构板(11)处的横杆(4)的交叉点处,其上端穿过外墙体(14)后,固定在屋面(10)下方第一个横杆(4)与第一个剪刀撑(13)的交点上;第二拉杆(7)的下端固定在屋面(10)下方第一个横杆(4)与第二根小斜杆(8)的交点处,其上端穿过外墙体(14)后,固定在悬挑结构内的满堂架(12)上。

7.如权利要求1所述的型钢悬挑结构支撑架的搭设方法,其特征在于,所述各杆件均采用(p48x3.5mm钢管。

8.如权利要求1所述的型钢悬挑结构支撑架的搭设方法,其特征在于,所述工字型钢梁(I)采用工字 钢,不得低于16#,且工字钢上设置有定位钢筋。
