1.一种有机电解液体系不对称电化学电容器，其特征在于：所述的电容器中，负极材料为柔性石墨烯膜，正极材料为多层柔性石墨烯膜负载的金属氢氧化物，有机电解液为1M六氟磷酸锂溶液，其中，溶剂为碳酸乙烯酯-碳酸二乙酯的混合溶剂，隔膜为多孔聚丙烯膜。

2.如权利要求1所述的有机电解液体系不对称电化学电容器，其特征在于：所述的金属氢氧化物选自氢氧化镍、氢氧化钴或氢氧化锰中的一种或两种。

3.如权利要求1或2任一项所述的有机电解液体系不对称电化学电容器的制备方法，其特征在于：所述的制备方法为，负极材料柔性石墨烯膜，通过喷涂法或真空抽滤法制备得到；

正极材料，多层柔性石墨烯膜负载的金属氢氧化物，采用层层组装法制备；

将上述制备好的正负极材料，以六氟磷酸锂溶于碳酸乙烯酯-碳酸二乙酯混合溶剂，为有机电解液，多孔聚丙烯膜为隔膜，组装成不对称电化学电容器。

4.如权利要求3所述的不对称电化学电容器的制备方法，其特征在于：所述的制备正极材料的层层组装法，具体操作为，先在柔性石墨烯膜表面电化学沉积负载金属氢氧化物，再在上述制备的表面负载有金属氢氧化物的石墨烯膜表面，重新依次沉积柔性石墨烯膜、金属氢氧化物，重复该过程1～50次。

5.如权利要求4所述的不对称电化学电容器的制备方法，其特征在于：所述的在柔性石墨烯膜表面，电化学沉积负载金属氢氧化物的操作中，电沉积溶液的主盐浓度为0.02～

0.5mol/L，pH为3.0～5.0，沉积温度15℃～80℃，以石墨烯膜为工作电极，铂片为对电极，饱和甘汞电极为参比电极。

6.如权利要求5所述的不对称电化学电容器的制备方法，其特征在于：所述的电沉积溶液中的主盐，选自氯化镍、硝酸镍、硫酸镍、醋酸镍、氯化钴、硝酸钴、醋酸钴或氯化锰。

7.如权利要求4所述的不对称电化学电容器的制备方法，其特征在于：所述的电化学沉积方法选自循环伏安法、恒电位法或恒电流法。

8.如权利要求7所述的不对称电化学电容器的制备方法，其特征在于：所述的循环伏安法电化学沉积时，沉积速度为5～500mv/s，循环沉积的次数为2～200次。

9.如权利要求7所述的不对称电化学电容器的制备方法，其特征在于：所述的恒电位法电化学沉积时，电位设为-0.7～-1V，沉积时间5～30min。

10.如权利要求7所述的不对称电化学电容器的制备方法，其特征在于：所述的恒电流2

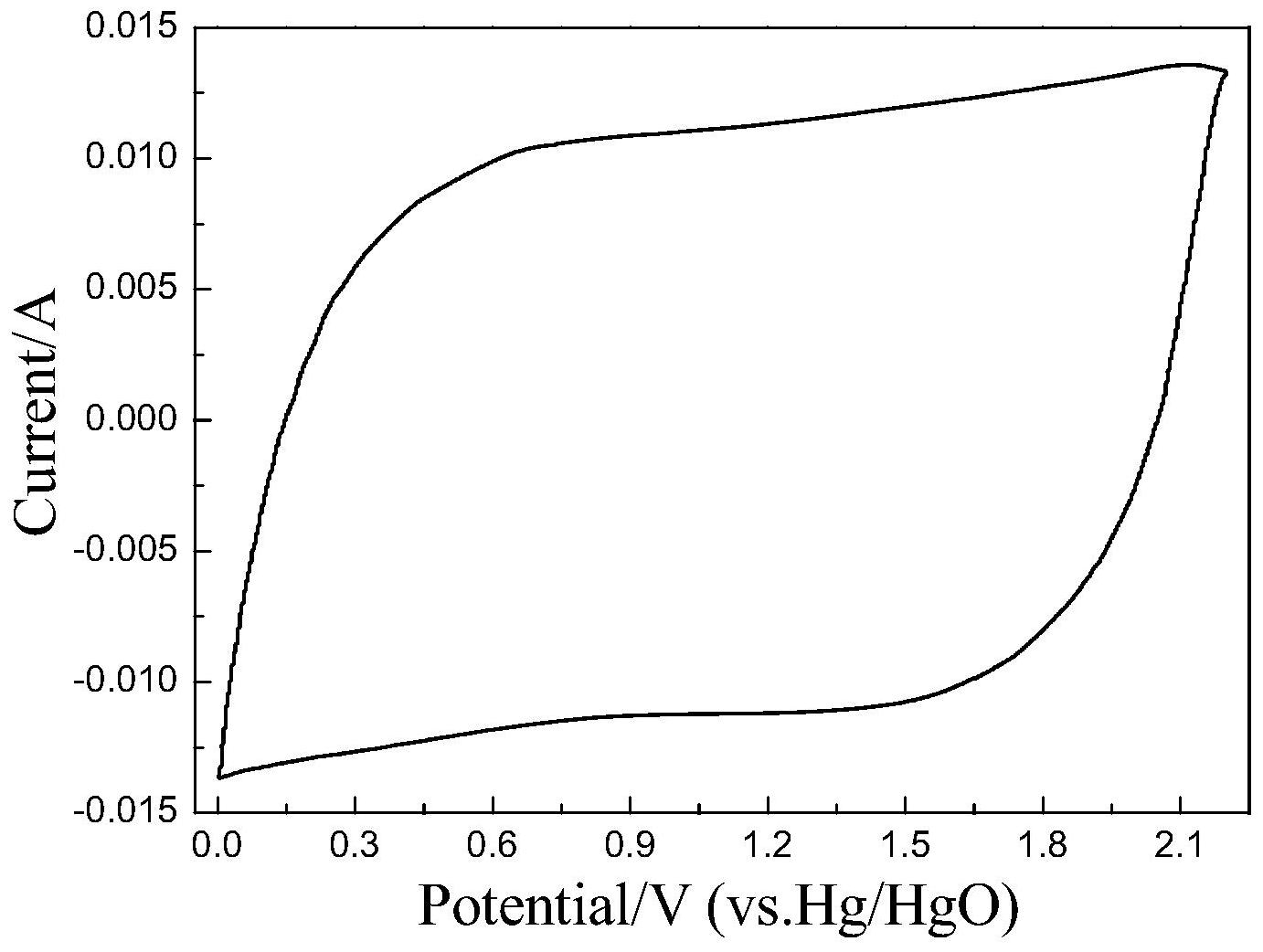

法电化学沉积时，电流密度1～10mA/cm，沉积时间为100～2000s。
