专利号: 2013103360150
申请人: 铁鎯电动工具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

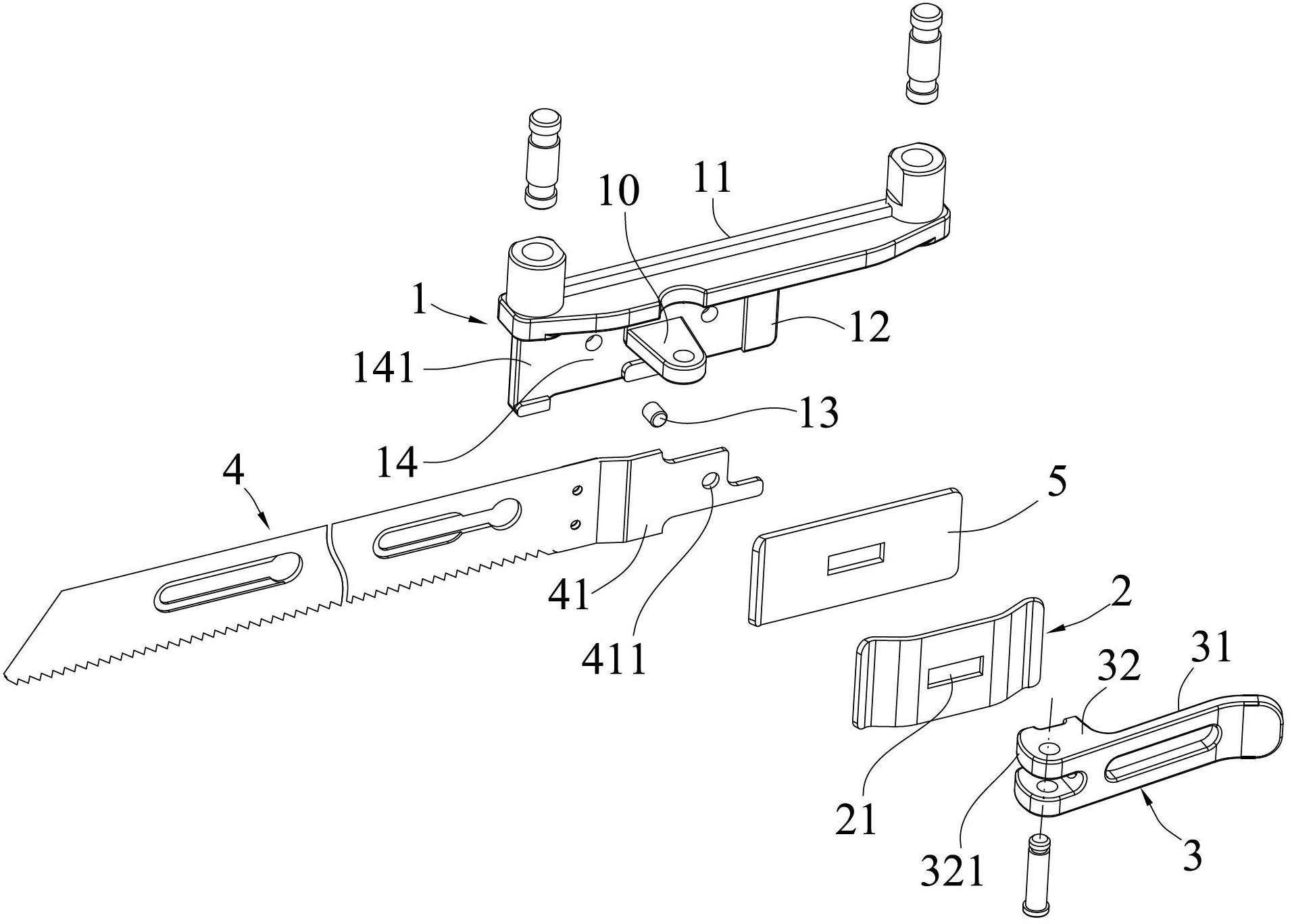

1.锯片夹持装置,其特征在于:包括夹持座、操作件以及压紧件,所述夹持座包括用于连接往复锯传动机构的连接部和从连接部延伸出的装载部,所述装载部上设有用于定位锯片夹持端在定位结构,所述操作件安装在装载部上并能在锁定位置和解锁位置之间转动,所述压紧件设置于装载部与操作件之间并由所述操作件驱动压紧锯片夹持端,所述操作件转到锁定位置时自锁以保持压紧件对锯片夹持端的压紧状态,所述操作件转到解锁位置时解除压紧件对锯片夹持端的压紧状态。

2.如权利要求1所述的锯片夹持装置,其特征在于:所述操作件包括驱动部和操作部,所述驱动部上设有由曲面构成的驱动面并且驱动部以偏心方式转接在装载部上,所述操作部可带动驱动部旋转。

3.如权利要求2所述的锯片夹持装置,其特征在于:所述装载部上设有凸出的铰接座,所述操作件的驱动部转接在铰接座上,所述压紧件上设有装配孔,所述压紧件通过装配孔套在铰接座上。

4.如权利要求1所述的锯片夹持装置,其特征在于:所述压紧件为具备弹性变形的压紧弹片。

5.如权利要求1所述的锯片夹持装置,其特征在于:所述压紧件与装载部之间还设有压紧垫片,在压紧件压紧状态下,所述压紧垫片紧贴锯片夹持端。

6.如权利要求1至5任意一项所述的锯片夹持装置,其特征在于:所述定位结构包括设在装载部上的定位销,锯片夹持端设有与定位销配合的定位孔。

7.如权利要求1至5任意一项所述的锯片夹持装置,其特征在于:所述装载部对应压紧件的一侧面上设有容纳锯片夹持端的装载槽,所述装载槽上设有至少一个装载口,锯片夹持端嵌合于装载槽内,并且锯片夹持端两侧于装载口紧密配合。

8.如权利要求1至5任意一项所述的锯片夹持装置,其特征在于:所述锯片夹持装置可夹持往复锯片或者金刚石锯片。

9.往复锯,其特征在于:具有权利要求1至8中任意一项所述的锯片夹持装置。
