专利号: 2013103215250
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

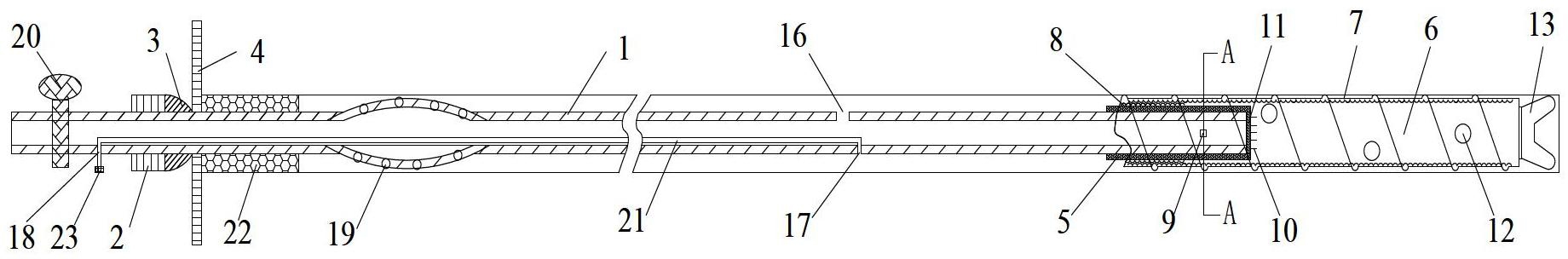

1.一种预应力钻锚注锚索,包括中空注浆锚索(1)、依次设在中空注浆锚索(1)尾部的止浆阀(20)、锁具(2)、垫圈(3)、托盘(4),其特征在于:所述的中空注浆锚索(1)的前部装有套头(5),套头(5)上螺纹连接有外表面均匀分布有麻花状螺纹的套筒(6),套头(5)与套筒(6)相配合一端的内孔中设有自锁锁具(9),套头(5)的前端焊接有若干金属钉(10),金属钉(10)上装有可滑动的锚固剂挡板(11);所述套筒(6)上设有交叉分布的多个锚固孔(12),套筒(6)的前端设有钻头(13),所述的中空注浆锚索(1)壁上开有导气孔(16),并开有前排气孔(17)和后排气孔(18);中空注浆锚索(1)的内部设有一端伸出前排气孔(17)、另一端伸出后排气孔(18)的排气管(21),伸出后排气孔(18)的排气管(21)一端设有堵头(23);中空注浆锚索(1)的后部设有一灯笼形管(19),灯笼形管(19)的管壁上开有多个溢浆孔。

2.根据权利要求1 所述的预应力钻锚注锚索,其特征在于:所述的自锁锁具(9)包括对称设在套筒(6)内壁上的自锁卡槽(14),还包括设在套头(5)上、与套筒(6)内壁自锁卡槽(14)相配合的弹性滑块(15)。

3.一种使用如权利要求1 或2 所述预应力钻锚注锚索的支护方法,其特征在于,包括如下步骤:

a、在中空注浆锚索(1)的前端安装套头(5),在套筒(6)内设置锚固剂,在套筒(6)前端安装钻头(13),将套筒(6)套装旋扭在套头(5)上,并通过自锁锁具(9)固定之后,利用锚索钻机将此锚索钻至设计深度;

b、旋转中空注浆锚索(1),使中空注浆锚索(1)前端的套头(5)旋出套筒(6)内壁上的自锁卡槽(14),然后将中空注浆锚索(1)向前旋转使套头(5)至套筒(6)的前端,向前旋转过程中,套头(5)前端金属钉(10)扎破套筒(6)中锚固剂的封装袋,使锚固剂流出并通过锚固剂挡板(11)推动从各锚固孔(12)中挤出,实现端锚;

c、用封孔剂(22)对孔口实施封孔,依次将托盘(4)、垫圈(3)、锁具(2)套装在中空注浆锚索(1)外露段上,张紧固定;

d、打开止浆阀(20),通过注浆泵向中空注浆锚索(1)内注浆,注浆的压力使中空注浆锚索(1)内的空气通过导气孔(16)进入前排气孔(17),并通过排气管(21)从后排气孔(18)排出,浆液注满中空注浆锚索(1)并通过灯笼形管(19)上的溢浆孔进入围岩;当浆液开始连续从后排气孔(18)溢出时,停止注浆,控制中空注浆锚索(1)尾端的止浆阀(20)防止浆液倒流并在后排气孔(18)处用堵头(23)密封排气管(21)。
