1.一种模块化集成室内空气净化装置,其特征在于,包括:

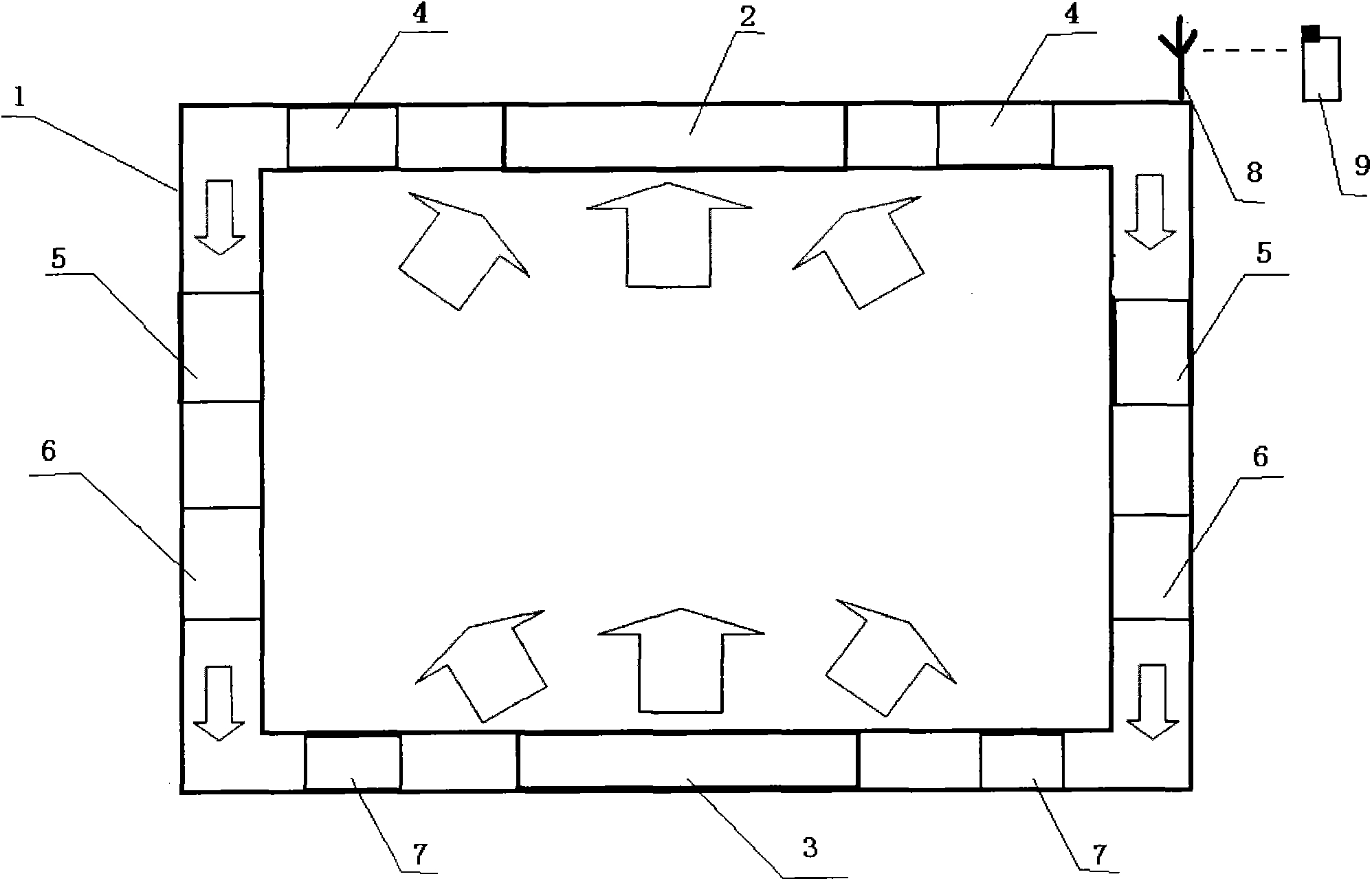

主体框架单元(1),其具有四个边的框架,形成闭合管路,管路的外边框和顶边框与屋内的墙和顶部贴合;具有电源单元,用以与外部电源连接并通过控制器给室内空气净化装置供电,在主体框架内部布线将电流输送到每个电源插槽上;
在闭合管路上具有若干个模块插槽,能够将空气净化所需的各个单元模块置于其中,每个模块插槽对应设置有电源插槽,用以给各个单元模块供电,插槽与各个单元模块之间气密性连接以使得二者接缝处将管路内部与外界气密性隔离;
进风口模块(2),其置于框架的一边与其对应的进风模块插槽中,进风口模块的电源与进风模块插槽中的电源插槽连接;
出风口模块(3),其置于与进风口模块所在的框架边平行相对的一边的出风口模块插槽中,出风口模块的电源与出风口模块插槽中的电源插槽连接;
初步过滤模块(4),共2个初步过滤模块(4),分别设置在进风口模块(2)的两侧,与进风口模块位于同一框架边上,用于收集除掉PM2.5级粉尘;
空气驱动模块(5),共2个,相对平行对称分别设置于与进风口和出风口模块不同的框架边上,其用于加强气流在框架内部的流动;
纳米吸附模块(6),共2个,分别与空气驱动模块(5)对应设置在气体流出口处,并与空气驱动模块(5)设置在相同的框架边上,用于对空气进行强化净化;
光催化模块(7),共2个,分别设置在出风口模块(3)的两侧,用以消除空气中的有害病菌;
所述出风口模块(3)中还设置有负离子发生器;
所述的进风口模块,出风口模块设置有PM2.5探测装置,所述初步过滤模块(4)、纳米吸附模块(6)、光催化模块(7)以及负离子发生器均设置有失效探测装置;
在主体框架单元(1)外部或内部设置有控制单元,其分别与各个模块的电源以及PM2.5探测装置和/或失效探测装置相连接,控制单元用来控制各个模块的开关供电,同时接收PM2.5探测装置和/或失效探测装置发送过来的信号,然后将信号反馈到显示面板,用以供用户判断是否开启室内空气净化装置以及是否更换失效模块;
所述控制单元是通过遥控器进行控制,或是通过将控制单元与电脑连接进行控制,或是通过手机通讯模块无线与手机通信进行远程控制。
2.如权利要求1所述的模块化集成室内空气净化装置,其特征在于,每个模块与插槽用螺丝固定在一起,每个模块与插槽接触的边缘相吻合并且使用密封垫进行气密性连接,而每个模块的进风口和出风口与所述的框架连通以使得管路中的气体全部流动经过模块。
3.如权利要求1或2所述的模块化集成室内空气净化装置,其特征在于,其还在主体框架的出风口模块附近或主体框架的四个角设置有气体流量探测装置,用以检测空气流量是否达到一定的程度以符合净化效率的要求,将检测结果反馈到显示面板,以方便用户判断是否增加空气驱动模块或升高/减低空气驱动模块的功率。
4.如权利要求3所述的模块化集成室内空气净化装置,其特征在于,对于屋内墙体不是正方形或长方形的情况,主体框架单元(1)的管路的外边框和顶边框与屋内的墙和顶部贴合,形成闭合管路,即其为多边形。
5.如权利要求4所述的模块化集成室内空气净化装置,其特征在于,所述主体框架单元(1)的管路外面包覆有装饰材料。
6.如权利要求5所述的模块化集成室内空气净化装置,其特征在于,其中的模块与插槽连接方式为卡扣式方式连接,其接触边缘气密性连接。
7.如权利要求6所述的模块化集成室内空气净化装置,其特征在于,还具有换气模块,其与户外空气或空调出风口连接,位置设置在进风口模块(2)附近或取代进风口模块,用以实现室外空气或温度调节后的空气的净化。
8.如权利要求7所述的模块化集成室内空气净化装置,其特征在于,还具有空气温度调节模块,其设置在出风口模块的两侧,用以改变室内空气的温度。
9.如权利要求8所述的模块化集成室内空气净化装置,其特征在于,在管路上具有若干个模块插槽,而当插槽中不设置有空气净化单元模块时,在插槽位置设置有与主体框架单元(1)的管路气密性连接的挡板,用以防止管路中的气体外泄,同时保证管路内的气体顺畅流动。
