专利号: 2013103150256
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

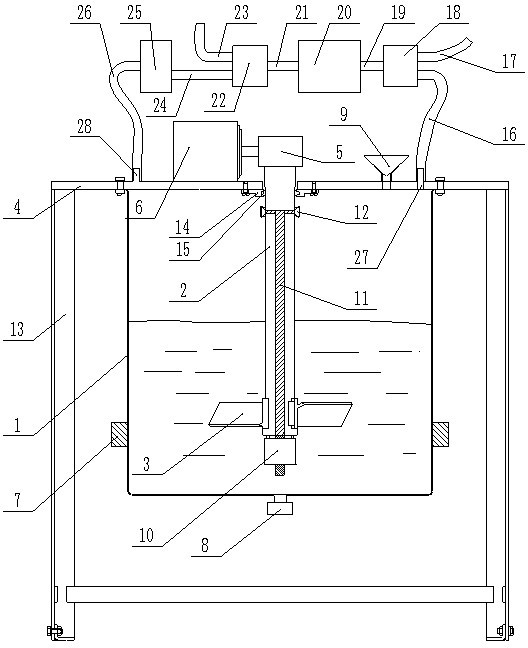

1.一种密封式搅拌桶壁冲洗装置,其特征在于:它包括搅拌系统、喷嘴系统和换气系统,搅拌系统连接喷嘴系统,搅拌系统连接换气系统; 所述搅拌系统包括搅拌桶、桶盖、转轴叶片、减速器、电动机和超声波发生器,搅拌桶与桶盖使用螺栓固接,桶盖中间设有圆形通孔,转轴穿过通孔,叶片装在转轴的下端,桶盖上设有进料口,搅拌桶底部设有出料口,转轴的顶端通过减速器连接电动机,所述电动机固接桶盖;所述桶盖上设有端盖进气口和端盖出气口; 所述超声发生器设有两对,对称分布在桶壁外侧的上部和下部; 所述喷嘴系统包括水泵和装在转轴上的直流喷嘴,转轴位于搅拌桶内的部分为空心轴,内设通孔,通孔一直延伸到转轴底面;转轴位于搅拌桶内的部分顶部装有直流喷嘴,直流喷嘴与通孔连通; 所述水泵与转轴底面通过螺栓固接,水泵的进水口连接搅拌轴的通孔;水泵底面与桶底不接触; 所述换气系统包括包括第一三通换向阀、气体循环泵、第二三通换向阀、冻干机和通气管道; 所述端盖上设有端盖进气口和端盖出气口; 所述通气管道包括第一进气管、第一通气管、第二通气管、第三通气管、出气管、第四通气管和第五通气管;所述第一通气管的一端连接端盖出气口,另一端连接第一三通换向阀的进气口,所述第一三通换向阀的第二进气口连接第一进气管,所述第一三通换向阀的出气口连接第二通气管的一端,所述第二通气管的另一端连接空气循环泵的进口,所述空气循环泵的出口连接第三通气管,所述第三通气管的另一端连接第二三通换向阀的进气口,所述第二三通换向阀的两个出气口分别连接出气管和第四通气管,所述第四通气管的另一端连接冻干机的进气口,所述冻干机的出气口连接第五通气管,所述第五通气管的另一端连接端盖出气口。

2.根据权利要求1所述的一种密封式搅拌桶壁冲洗装置,其特征在于:所述桶盖上设有进料口,进料口开口为喇叭形,结束进料后可以用橡胶塞堵住进料口。

3.根据权利要求1所述的一种密封式搅拌桶壁冲洗装置,其特征在于:搅拌桶的底部中心位置焊接了一个出料口,出料口连接出料螺母。

4.根据权利要求1所述的一种密封式搅拌桶壁冲洗装置,其特征在于:所述桶盖外接固定架。

5.根据权利要求1所述的一种密封式搅拌桶壁冲洗装置,其特征在于:所述搅拌桶桶底边缘位置高于中心位置,出料时搅拌液沿斜面流向出料口。
