专利号: 2013103028432
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种动态调整多媒体广播单频网区域的方法,其特征在于,首先根据MBMS用户分布将单频网区域分区,然后对单频网边缘区域小区进行贡献度检验,具体步骤如下:

1)统计各小区内MBMS用户数,根据用户的分布情况,将单频网区域分为:有MBMS用户的单频网中心小区α;

有MBMS用户的单频网边缘区域β;

没有MBMS用户的单频网边缘小区γ;

2)依次检验各个有MBMS用户的单频网边缘区域β中MBMS用户的数量是否大于预设门限值,将大于预设门限值的小区划分到有MBMS用户的单频网中心小区α的集合中,将小于预设门限值的小区划分到没有MBMS用户的单频网边缘小区γ的集合中;

3)将步骤1)和步骤2)中划分为α和β的小区开启单频网传输模式;

对步骤1)和步骤2)中划分为γ的小区依次检验其对整个单频网的贡献度,有贡献度则开启该小区的单频网传输模式,没有贡献度则关闭单频网传输模式,若该目标小区里存在MBMS用户,则用PTP承载为提供服务。

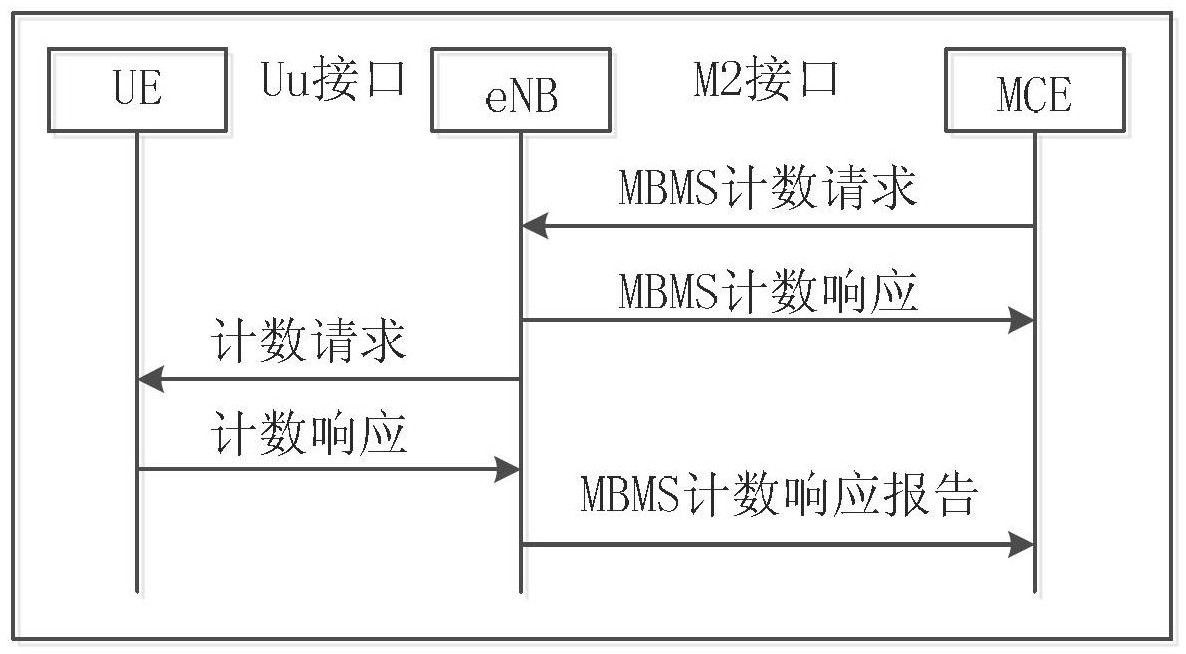

2.如权利要求1所述的一种动态调整多媒体广播单频网区域的方法,其特征在于,统计各小区内MBMS用户数的具体方法为:在一个多媒体广播单频MBSFN区域重配置周期内,所有的多播协调实体MCE下发MBMS计数请求消息给基站eNode B,各个基站在其覆盖范围内广播该计数请求消息,需要接收该MBMS业务的用户在接收到该计数请求消息后发送一个计数响应消息给基站,基站根据响应消息来统计该基站覆盖区域中接收MBMS业务的用户数,然后,基站再将此用户数发送给多播协调实体。

3.如权利要求1所述的一种动态调整多媒体广播单频网区域的方法,其特征在于,步骤1)按MBMS用户数将单频网区域内的小区分类的具体方法为:步骤1)中所述有MBMS用户的单频网中心小区α是指,周围包围它的一圈小区中均存在MBMS用户的小区;

步骤1)中所述有MBMS用户的单频网边缘区域β是指,包围它的一圈小区中有不存在MBMS用户的小区;

步骤1)中所述没有MBMS用户的单频网边缘小区γ是指,它本身区域内不存在MBMS用户,但是其相邻小区内存在MBMS用户。

4.如权利要求1所述的一种动态调整多媒体广播单频网区域的方法,其特征在于,步骤3)中所述依次检验没有MBMS用户的单频网边缘小区γi,i∈1,2...,贡献度的计算方法为:

3-1)不开启检验目标小区的多播组播音频网络MBSFN传输方式,计算整个多播组播音频网络MBSFN区域内所有用户在此多播资源块上的接收信噪比,得出最低信噪比值minSINR1;

3-2)开启检验目标小区的多播组播音频网络MBSFN传输方式,重新计算整个多播组播音频网络MBSFN区域内所有用户在此多播资源块上的接收信噪比,得出最低信噪比值minSINR2;

3-3)贡献度检验,若minSINR2-minSINR1>0时,则说明检验目标小区对整个单频网传输有增益,应开启此小区的单频网传输模式;否则不开启该小区的单频网传输模式,有存在MBMS用户,则用PTP承载下发该MBMS业务。

5.如权利要求4所述的一种动态调整多媒体广播单频网区域的方法,其特征在于,贡献度的计算方法还包括以下步骤:

3-4)设置一个信噪比增量余量值Δ,当minSINR2-minSINR1>Δ时,开启该小区的单频网传输模式。
