1.一种纳米氧化铜的制备方法，按照下述步骤进行：A、取一定量的铜盐和氢氧化钠在不同的研钵中分别研磨25 min，转移到同一研钵中，加入木质素磺酸盐于该研钵中继续研磨25min，得混合物，所述的铜盐：NaOH为0.05：（0.10-0.20）mol/mol；铜盐：木质素磺酸盐为0.05：（0.5-3.0）mol/g；

B、将所得混合物用去离子水超声清洗，离心分离，沉淀用去离子水清洗4遍，再用无水乙醇清洗4遍，离心分离；

C、将分离后的固体放入恒温干燥箱中干燥10h，所述恒温干燥箱的温度为60℃；

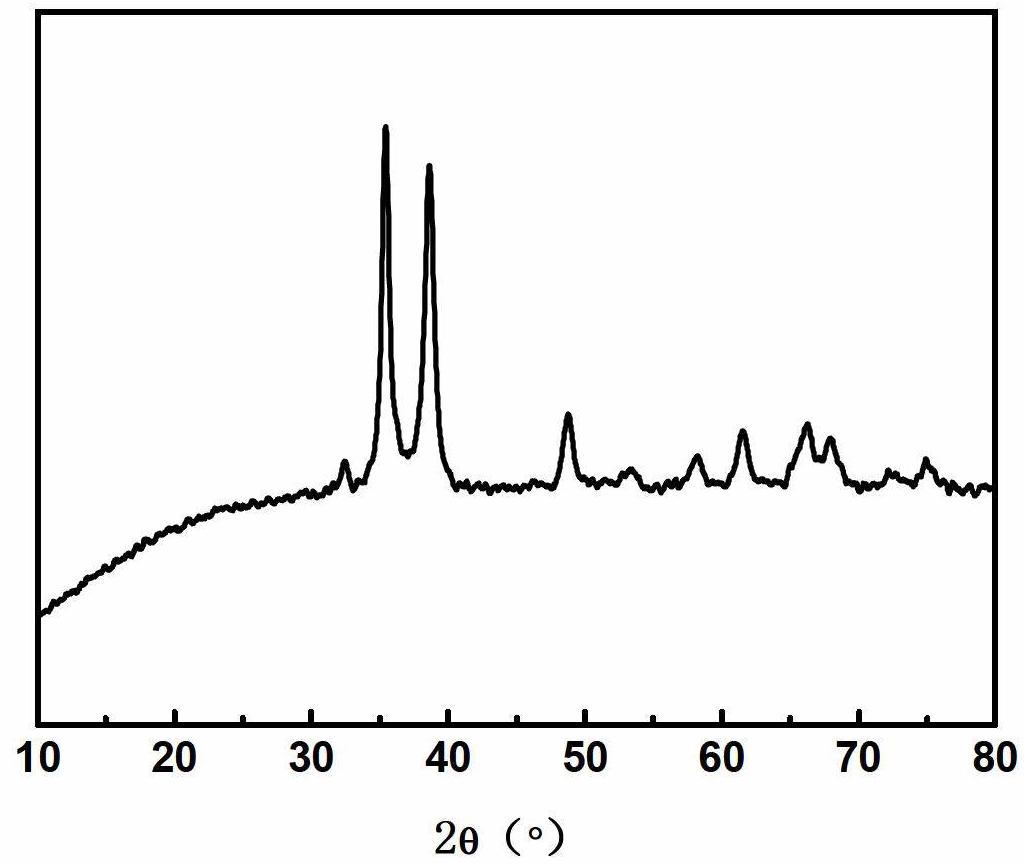

D、最后将干燥后的固体于300-600℃温度下焙烧2-4h。

2.根据权利要求1中所述的纳米氧化铜的制备方法，其特征在于所述的木质素磺酸盐为木质素磺酸钙。

3.根据权利要求1中所述的纳米氧化铜的制备方法，其特征在于所述的铜盐为硝酸铜。

4.根据权利要求1中所述的纳米氧化铜的制备方法，其特征在于所述的铜盐：NaOH为

0.05：0.15 mol/mol；铜盐：木质素磺酸盐为0.05：（1-2）mol/g。

5.根据权利要求1中所述的纳米氧化铜的制备方法，其特征在于所述干燥后的固体于

400℃温度下焙烧。
