专利号: 2013102849850
申请人: 慈溪市宗汉弘盛塑料制品厂
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2025-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

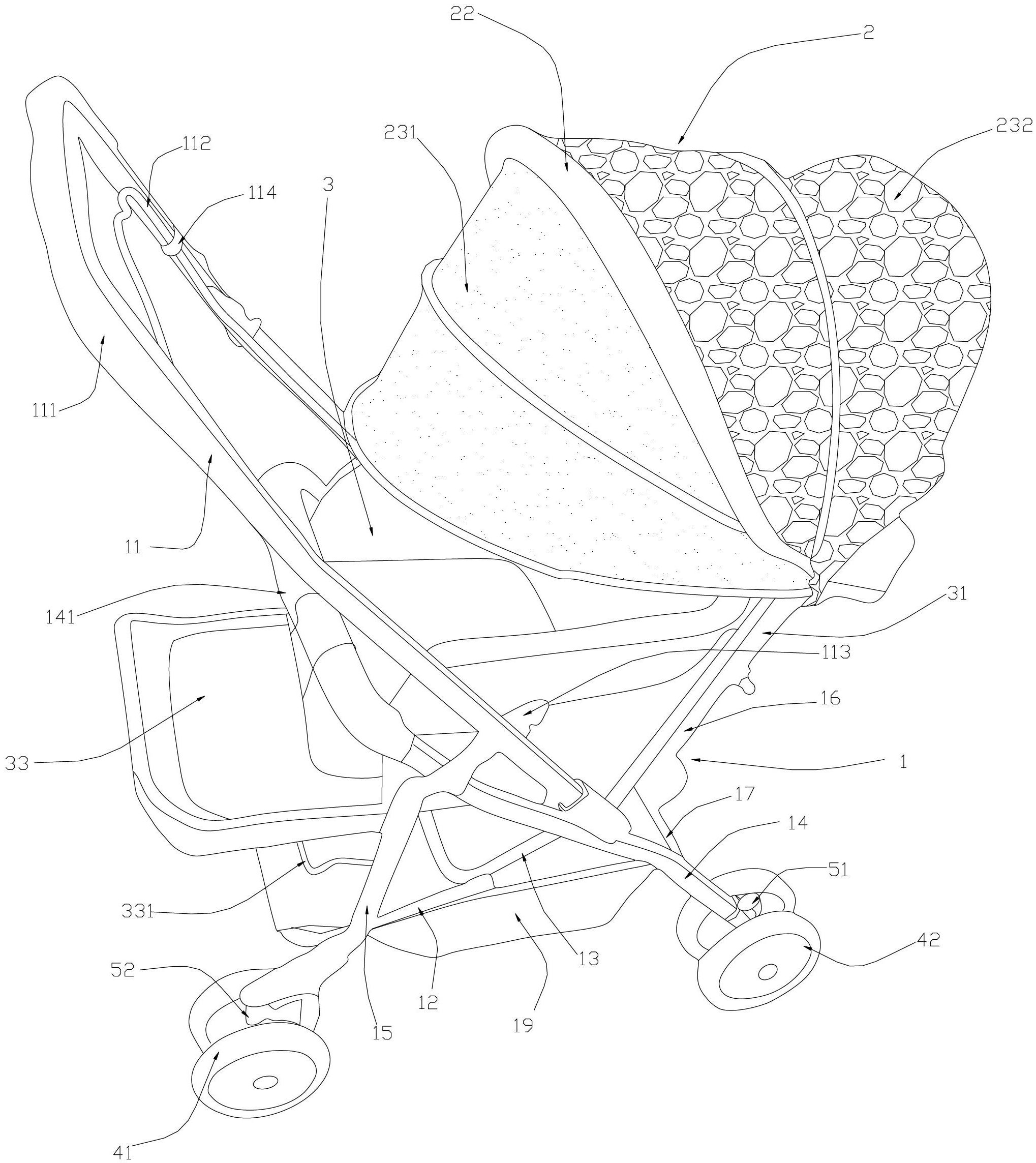

1.一种婴儿手推车,其特征在于包括车架、车篷、乘坐舱和四组车轮,车篷和乘坐舱安装在车架上,四组车轮安装在车架底部,四组车轮包括两组前轮和两组后轮;

车架包括扶手架、第一联杆、第二联杆、后轮杆、两根前轮杆和两根椅背支撑杆,两根前轮杆和两根椅背支撑杆分别处于乘坐舱的左右两侧;后轮杆呈U形,后轮杆的两侧杆分别处于乘坐舱的左右两侧,后轮杆两侧杆的下端之间设有连接杆连接,后轮杆的自由端部上安装有两组后轮,后轮杆与后轮之间安装有制动脚踏,后轮杆的封闭边为挡杆,挡杆处于乘坐舱的前端;两根前轮杆的上端部分别铰接在后轮杆的两侧杆上,前轮杆下端安装有前轮,前轮杆与前轮之间安装有转向限制脚踏;第一联杆和第二联杆均呈U形,前轮杆的下端部与第一联杆的前部铰接,第一联杆后端的自由端与第二联杆的前部铰接,第二联杆的两侧杆中部与后轮杆的两侧杆中部铰接,第二联杆后端的自由端与椅背支撑杆的中部铰接,扶手架的下端部与椅背支撑杆的下端部铰接且扶手架可沿椅背支撑杆的下端在椅背支撑杆与后轮杆之间转动;

所述的扶手架由扶手、扶手调节杆和第一定位片构成,扶手和扶手调节杆均呈U形,扶手两侧杆上分别安装有U形卡板,扶手调节杆通过U形卡板设置在扶手的内侧,扶手调节杆的下端部与扶手的下端部通过弹簧连接;第一定位片设置在扶手调节杆上,第一定位片的前后两侧设有两个定位孔,后轮杆和椅背支撑杆上各设有定位柱,第一定位片的前侧的定位孔与后轮杆上的定位柱匹配,第一定位片后侧的定位孔与椅背支撑杆上的定位柱匹配;

所述的车篷包括主杆、活动杆和篷布,主杆固定在椅背支撑杆的上端部上,活动杆铰接在椅背支撑杆的上端部上;篷布分为处于活动杆前侧的前篷布、处于活动杆和主杆之间的中篷布和处于主杆后侧的后篷布,前篷布为透光纱网布,中篷布和后篷布均为不透光布料,前篷布和中篷布上安装有多根弹性杆,后篷布上设有置物袋;

所述的乘坐舱包括椅背、椅座和踏板,椅背包括椅背架和椅背垫、椅座包括椅座架和椅座垫,椅背垫和椅座垫由连为一体的布料包覆泡棉材料构成,椅背垫安装在椅背架上,椅背架铰接在椅背支撑杆的下端部上且椅背支撑杆的下端部设有多个定位槽,椅背架由椅背主杆、椅背调节杆、定位杆构成,椅背调节杆固定在椅背主杆内侧,椅背主杆的端部与椅背支撑杆的下端部铰接并通过椅背调节杆在多个定位槽内调节;定位杆的端部与椅背主杆的下端部铰接,且定位杆的端部通过弹簧与椅背调节杆的下端部连接;在定位杆的端部连接有卡板,卡板上安装有定位柱和定位孔,第二联杆上设有与卡板上的定位孔相匹配的定位柱;

后轮杆的两侧杆的中部铰接有第二定位片,第二定位片上设有与卡板上的定位柱匹配的定位孔;

椅座垫安装在椅座架上,椅座架包括一根处于椅座底部前侧的支撑杆,支撑杆两端固定在两根前轮杆上;踏板铰接在支撑杆上,在踏板的下方还安装有一个踏板支撑杆,踏板支撑杆铰接在前轮杆的中心处,踏板上安装有与踏板支撑杆相匹配的支撑卡口;

所述的后轮杆上的挡杆处于椅座前端,挡杆的外侧包覆有泡棉层,泡棉层通过与椅座垫之间设有连接布连接,连接布处于椅座的前端中间处,连接布两侧均留有出脚口;

所述的椅座下方的车架上还安装有置物篮,置物篮包括连为一体的双层布料和设置在布料两边的网布组成,双层布料的前端套装在第一联杆的封闭边上,双层布料的后端套装在连接杆上;双层布料的中间部为底座,底座的双层布料内层还设有一块承重板。
