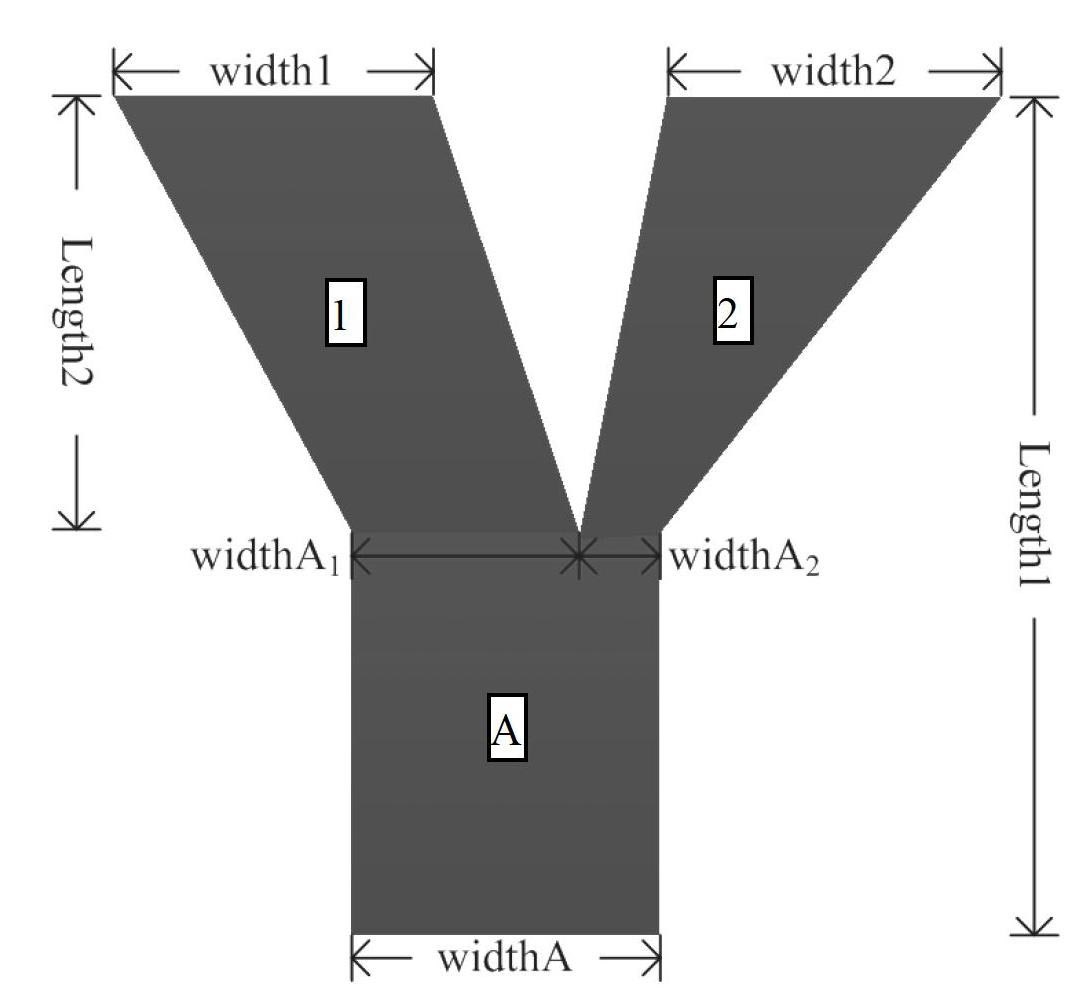

1.一种基于少模光纤的非对称平面光波导模式复用/解复用器,其特征在于:为Y型结构,由1个波导主臂和多个波导分支臂组成,波导分支臂的数量与少模光纤中传输的模式数量相同;波导主臂和波导分支臂均由芯层和包层构成,波导主臂和波导分支臂芯层和包层的折射率与少模光纤纤芯和包层的折射率相同;其中少模光纤中传输的模式数量为
2,从而波导分支臂的数量为2;波导主臂芯层的顶面和底面宽度与少模光纤的纤芯直径相同;波导分支臂芯层的顶面宽度和少模光纤的纤芯直径相同;波导分支臂芯层的底面宽度满足如下条件,widthA1+widthA2=widthA (5)
当给出n′core,n′cladding和波导宽度widthA,联合方程(1)—(5),通过数值求解即可求得widthA1,widthA2,从而确定波导各分支臂芯层的底面宽度;
其中,k0=2π/λ是真空中的波数,n′ core是波导纤芯材料的折射率,n′ cladding是波导包层材料的折射率,nA一阶模是一阶模在主臂A中的有效折射率,nA基模是基模在主臂A中的有效折射率,n1基模是基模在分支臂1中的有效折射率,n2基模是基模在分支臂2中的有效折射率,widthA1是波导分支臂1的底面宽度,widthA2是波导分支臂2的底面宽度,λ是真空中的光波波长。
