专利号: 2013102444746
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-11-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

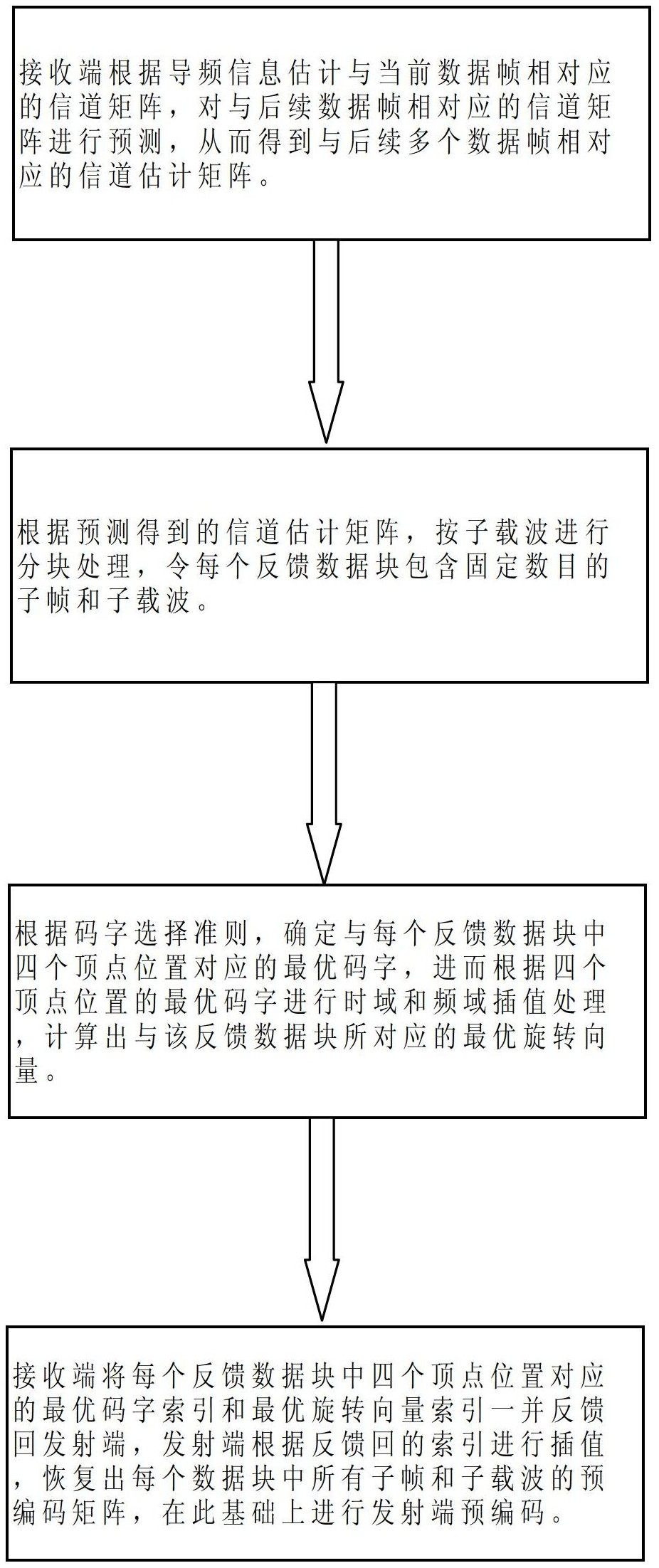

1.LTE 系统中基于信道预测的二维插值有限反馈方法,其特征在于:包括步骤:步骤一:接收端根据导频信息对接收到的数据进行信道估计,并对后续数据帧的信道矩阵进行预测,得到与后续数据帧对应的信道预测矩阵;步骤二:根据信道预测矩阵对反馈数据按子载波进行分块处理,形成反馈数据块,其中,每个反馈数据块包含固定数目的子帧和子载波;步骤三:选出与每个反馈数据块中参考位置相对应的最优码字,并根据参考位置的最优码字进行时域和频域二维插值处理,计算出与该反馈数据块相对应的最佳相位旋转因子;步骤四:接收端将上述最优码字的索引和最佳相位旋转因子的索引反馈回发送端,发送端根据接收到的索引进行插值,恢复出与每个数据块中所有子帧和子载波对应的预编码矩阵,完成发送端预编码。2. 根据权利要求1 所述的方法,其特征在于,所述步骤三具体包括:在每个反馈数据块内选择四个顶点作为参考位置,确定与之对应的最优码字,并进行二维插值,得到该数据块内除四个顶点位置外的所有子载波的预编码向量,根据预编码向量确定最佳相位旋转因子。3. 根据权利要求1 或2 所述的方法,其特征在于,所述二维插值处理具体为:根据公式:确定数据块内除四个顶点位置

外的所有子载波的预编码向量其中K 表示插值间隔,l 表示插值块数,ck 表示

线性插值系数,k 表示用户编号。4. 根据权利要求1 所述的方法,其特征在于,所述确定最佳相位旋转因子具体为:根据

公式确定与用户k 第q 个反馈数据块的第p 个子载波相

对应的最佳相位旋转因子θl,其中{θ1,θ2,…,θL} 表示旋转因子码本集合,K1 为每个反馈数据块中的子帧数,K2 为每个反馈数据块中的子载波数,ks 表示起始帧标号。

5. 根据权利要求4 所述的方法,其特征在于,选择所有码字中信干噪比SINR 最大时对应的码字作为与用户k 第q 个反馈数据块的第p 个子载波相对应最优码字,根据如下公式:计算用户k 第q 个反馈数据块的第p 个子载波对应的信干噪比,其中Gk 为采用MMSE 检测的线性转换矩阵,N0 为噪声功率谱密度,Hk(q,p) 表示与用户k 第q 个反馈数据块的第p个子载波相对应的信道预测矩阵,pk 表示用户k 的功率。
