专利号: 2013101836162
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

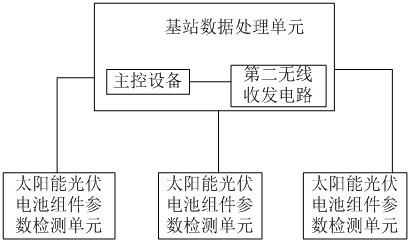

1.一种在线检测太阳能光伏电池组件参数的系统,其特征在于,其包括多个太阳能光伏电池组件参数检测单元和一个基站数据处理单元,太阳能光伏电池组件参数检测单元集成了自可变负载电路、隔离驱动电路、第一无线收发电路、高速AD转换电路、存储器和微处理器,自可变负载电路、隔离驱动电路、第一无线收发电路、高速AD转换电路、存储器都与微处理器连接;基站数据处理单元包括第二无线收发电路和主控设备;

检测太阳能光伏电池组件时,微处理器对隔离驱动电路和自可变负载可控开关进行控制,采集太阳能光伏电池组件伏安参数,并由第一无线收发电路和第二无线收发电路传送给基站数据处理单元,基站数据处理单元判断太阳能电池组参数是否发生变化。

2.根据权利要求1所述的在线检测太阳能光伏电池组件参数的系统,其特征在于,所述自可变负载电路为自动变化的负载电路。

3.根据权利要求1所述的在线检测太阳能光伏电池组件参数的系统,其特征在于,所述主控设备为电子计算机。

4.根据权利要求1所述的在线检测太阳能光伏电池组件参数的系统,其特征在于,所述主控设备包括微处理器电路和GPRS通电路。

5.根据权利要求1所述的在线检测太阳能光伏电池组件参数的系统,其特征在于,所述主控设备包括微处理器电路和北斗通信电路。

6.一种在线检测太阳能光伏电池组件参数的系统的检测方法,其特征在于,该检测方法采用根据权利要求1所述的在线检测太阳能光伏电池组件参数的系统,该检测方法包括以下步骤:第一步,检测前利用计算机设置检测内容和检测模式,通过基站数据处理单元的无线收发电路发出检测命令;

第二步,太阳能光伏电池组件参数检测单元接受到检测命令后,根据检测内容和检测模式采集太阳能光伏电池组件参数检测单元必要的伏安曲线数据;

第三步,基站数据处理单元对每个太阳能光伏电池组件检测单元分别发出收集数据命令;

第四步,太阳能光伏电池组件参数检测单元发回采集的电流和电压数据;

第五步,基站数据处理单元接受电压电流数据,分析处理,判断电池组件参数是否变化或是否存在故障。

7.根据权利要求6所述的在线检测太阳能光伏电池组件参数的系统的检测方法,其特征在于,所述检测命令包括单个电池组件检测命令和群组电池组件检测命令;群组电池组件检测命令是让多个电池组件检测单元同步进行检测,分时传送数据。

8.根据权利要求6所述的在线检测太阳能光伏电池组件参数的系统的检测方法,其特征在于,所述步骤第二步具体包括以下步骤:孤立太阳能光伏电池组件;接入可变负载电路,微处理器通过高速AD转换电路快速连续采集输入的电流和电压数据,包括可变负载接入瞬间短路电流、中间过渡电流电压和稳态后的开路电压,并将数据存入存储器;分离可变负载电路,释放存储的电能;将太阳能光伏电池组件接入电网;等待上传数据指令。
