专利号: 2013101649166
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种ONU设备的升级方法,其特征在于,其用于EPON系统中的OLT设备下挂载的至少一个ONU设备的升级,所述升级方法包括以下步骤:S1、将用于所述至少一个ONU设备升级的镜像文件下载至所述OLT设备的主控盘中,OLT设备的线卡接收一批量升级指令后,将镜像文件从所述主控盘下载至线卡的内存中;

S2、将所述至少一个ONU设备的MAC地址绑定至同一个SessionID中;

S3、控制所述OLT设备读取所述SessionID中的所述至少一个ONU设备的MAC地址,并根据所述至少一个ONU设备的MAC地址将所述镜像文件并行发送至所述至少一个ONU设备;步骤S3进一步包括:S31、将所述镜像文件按照从头到尾的顺序依次划分为N个分段,分段的序号依次为1到N,其中N为正整数,并设置n等于1;

S32、控制所述OLT设备读取所述SessionID中的所述至少一个ONU设备的MAC地址,并根据所述至少一个ONU设备的MAC地址将分段n的镜像文件写入OAM数据帧中后并行发送至所述至少一个ONU设备;

S33、判断每个ONU设备是否均在一时间段内发送一用于表征成功接收分段n的镜像文件的反馈指令至所述OLT设备,若是,则执行步骤S34,若否,则执行步骤S36;

S34、判断n是否等于N,若是,则执行步骤S4;若否,则执行步骤S35;

S35、将n赋值为n+1,然后返回步骤S32;

S36、从所述SessionID中删除未发送所述反馈指令的ONU设备的MAC地址,然后执行步骤S34;

S4、控制成功接收所述镜像文件的ONU设备将所述镜像文件写入FLASH中以进行升级。

2.如权利要求1所述的升级方法,其特征在于,步骤S4之后还包括一步骤S5:控制所述OLT设备激活成功接收所述镜像文件的ONU设备,并向激活后的ONU设备发送一commit命令,以将所述激活后的ONU设备的主存储区与备用存储区互换。

3.如权利要求1-2中任意一项所述的升级方法,其特征在于,步骤S1中从FTP服务器中下载所述镜像文件。

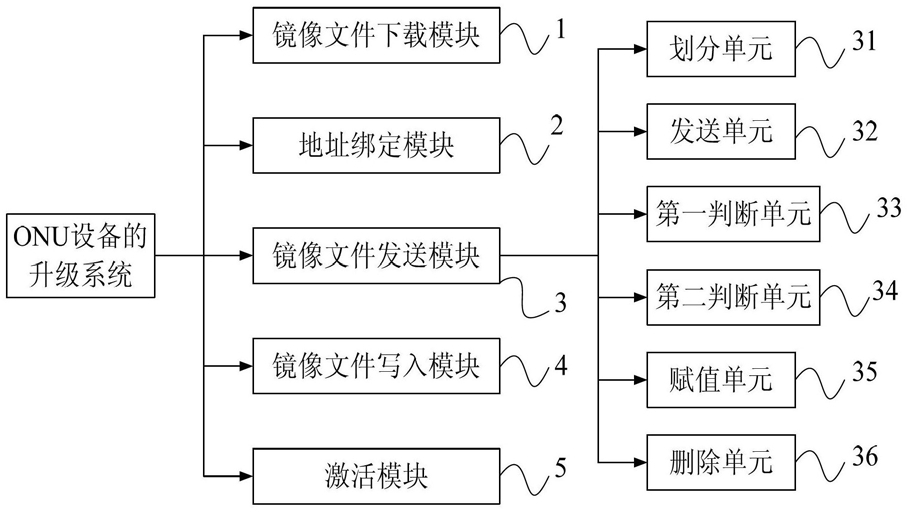

4.一种ONU设备的升级系统,其特征在于,其用于EPON系统中的OLT设备下挂载的至少一个ONU设备的升级,所述升级系统包括:一网管计算机,用于下发一下载命令及下发一批量升级指令至所述OLT设备的线卡;

一镜像文件下载模块,用于根据下载命令将用于所述至少一个ONU设备升级的镜像文件下载至所述OLT设备的主控盘中;

线卡接收批量升级指令后,将所述镜像文件从所述主控盘下载至线卡的内存中;

一地址绑定模块,用于将所述至少一个ONU设备的MAC地址绑定至同一个SessionID中;

一镜像文件发送模块,用于控制所述OLT设备读取所述SessionID中的所述至少一个ONU设备的MAC地址,并根据所述至少一个ONU设备的MAC地址将所述镜像文件并行发送至所述至少一个ONU设备;

一镜像文件写入模块,用于控制成功接收所述镜像文件的ONU设备将所述镜像文件写入FLASH中以进行升级;

所述镜像文件发送模块包括一划分单元、一发送单元、一第一判断单元、一第二判断单元、一赋值单元以及一删除单元;

所述划分单元用于将所述镜像文件按照从头到尾的顺序依次划分为N个分段,分段的序号依次为1到N,其中N为正整数,并设置n等于1;

所述发送单元用于控制所述OLT设备读取所述SessionID中的所述至少一个ONU设备的MAC地址,并根据所述至少一个ONU设备的MAC地址将分段n的镜像文件写入OAM数据帧中后并行发送至所述至少一个ONU设备;然后调用所述第一判断单元判断每个ONU设备是否均在一时间段内发送一用于表征成功接收分段n的镜像文件的反馈指令至所述OLT设备;

若是,则调用所述第二判断单元判断n是否等于N,若等于,则启用所述镜像文件写入模块,若不等于,则调用所述赋值单元将n赋值为n+1,然后重新启用所述发送单元;

若否,则调用所述删除单元从所述SessionID中删除未发送所述反馈指令的ONU设备的MAC地址,然后重新启用所述第二判断单元。

5.如权利要求4所述的升级系统,其特征在于,所述升级系统还包括一激活模块,用于控制所述OLT设备激活成功接收所述镜像文件的ONU设备,并向激活后的ONU设备发送一commit命令,以将所述激活后的ONU设备的主存储区与备用存储区互换。

6.如权利要求4-5中任意一项所述的升级系统,其特征在于,所述镜像文件下载模块用于从FTP服务器中下载所述镜像文件。
