专利号: 2013101631726
申请人: 西华大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

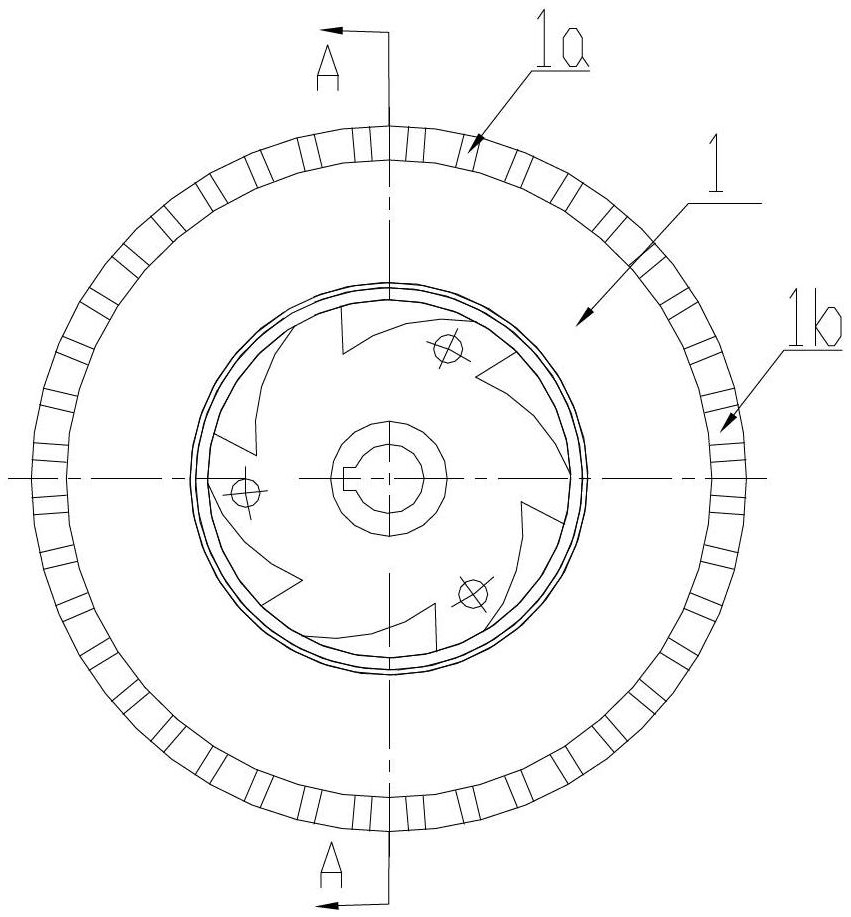

1.一种离心泵叶轮,包括构成离心泵叶轮(1)的轮盘形盖板,盖板有与离心泵的泵体、泵盖或导流体相对应的安装相对面(1c),其特征是:所述盖板上相对面(1c)的表面有多个凹槽(1b),凹槽(1b)环绕相对面(1c)对称均匀设置,凹槽(1b)在盖板径向方向向外开口,凹槽(1b)与离心泵的泵体、泵盖或导流体形成齿形腔体(3);

两相邻凹槽(1b)间的凹槽齿(1a)最大周向厚度与凹槽(1b)轴向高度之比为0.6~1.5,每个凹槽(1b)轴向高度为叶轮(1)盖板厚度的0.4~0.6倍、凹槽(1b)径向长度为轴向高度的1.1~2倍。

2.根据权利要求1所述的离心泵叶轮,其特征是:所述凹槽(1b)设置在轮盘形盖板相对面(1c)的圆周上,数量为24~60个。

3.根据权利要求1或2所述的离心泵叶轮,其特征是:所述离心泵为单级离心泵,叶轮(1)有两块相对设置的盖板,每块盖板分别有设置在相对面(1c)上的凹槽(1b)。

4.根据权利要求1或2所述的离心泵叶轮,其特征是:所述离心泵为多级离心泵,叶轮(1)有一块盖板,盖板有设置在相对面(1c)上的凹槽(1b)。
