专利号: 2013101524279
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

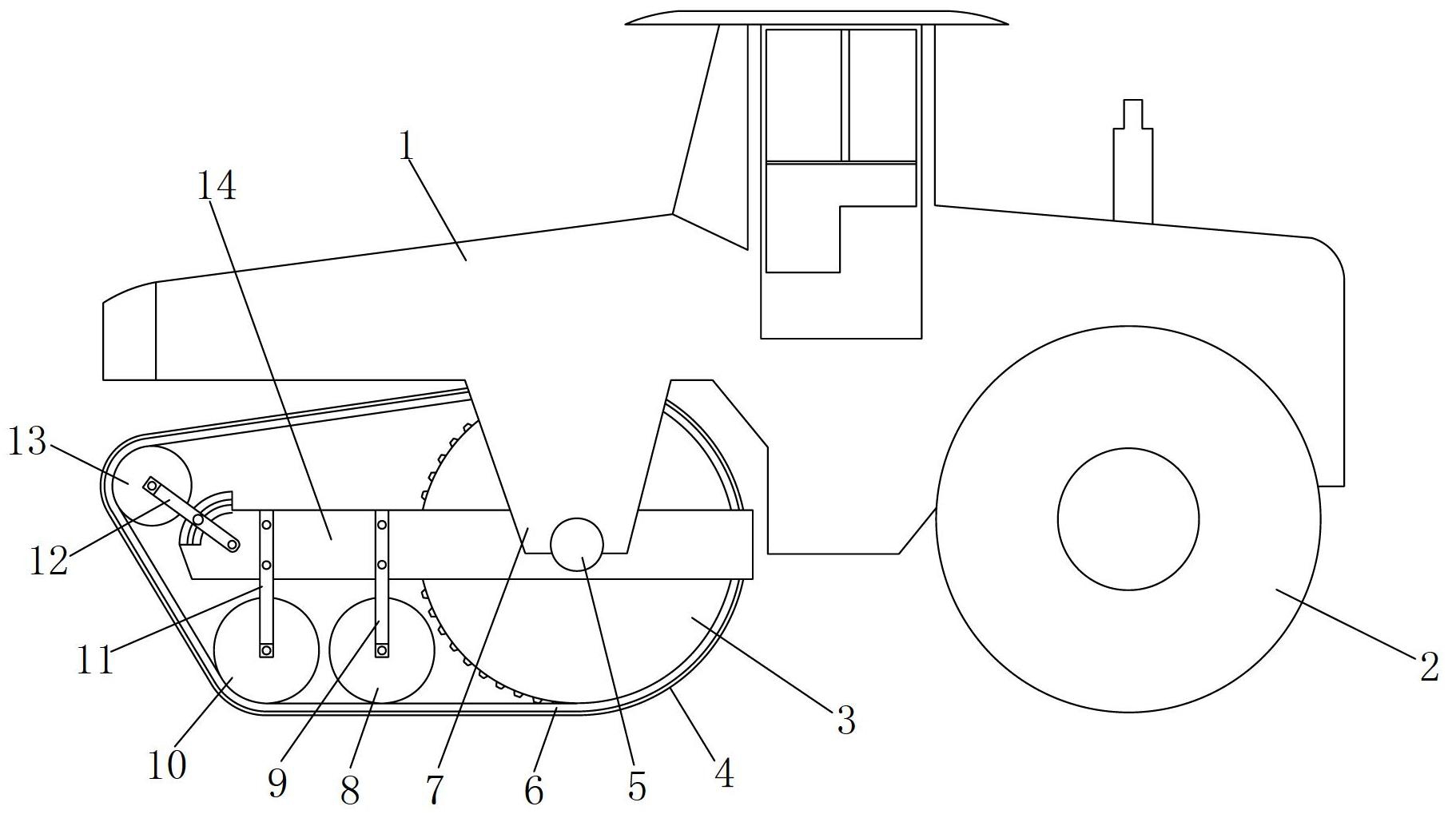

1.一种防推挤压路机,其特征在于:包括机架(I)和转动连接在机架(I)上的主压实轮(3),所述主压实轮(3)的两侧均设置有连接板(14),所述主压实轮(3)的前方设置有初压实轮(10),所述初压实轮(10)的两侧均设置有连接件二(11),且所述初压实轮(10)两侧的连接件二(11)与主压实轮(3)两侧的连接板(14) 一一对应连接,所述主压实轮(3)上安装有绕在初压实轮(10)上且用于带动初压实轮(10)转动的履带(6),所述初压实轮(10)的侧上方设置有用于调整履带(6)与浙青混合料接触面之间夹角的调带轮(13),所述调带轮(13)的两侧均设置有连接件一(12),且所述调带轮(13)两侧的连接件一(12)与主压实轮(3)两侧的连接板(14) 一一对应连接,所述主压实轮(3)、初压实轮(10)和调带轮(13)上均设置有与履带(6)相啮合的轮齿。

2.根据权利要求1所述的一种防推挤压路机,其特征在于:所述连接件一(12)的一端转动连接在连接板( 14)远离主压实轮(3)的一端,所述连接件一(12)的另一端与调带轮(13)的中轴相连接,所述连接板(14)远离主压实轮(3)的一端设置有调节板(15),所述调节板(15)上开设有弧形引导槽(16),所述连接件一(12)上设置有用于伸入所述弧形引导槽(16)的引导螺杆(17),所述引导螺杆(17)上套有用于紧固调节板(15)和连接件一(12)的紧固螺母。

3.根据权利要求2所述的一种防推挤压路机,其特征在于:所述连接件一(12)包括连杆一(12-2)和套筒一(12-1 ),所述套筒一(12-1)的一端转动连接在连接板(14)远离主压实轮(3)的一端,所述连杆一(12-2)的一端伸入套筒一(12-1)内,所述连杆一(12-2)的另一端与调带轮(13)的中轴相连接,所述连杆一(12-2)上套有弹簧一(12-3),所述弹簧一(12-3)的一端固定在连杆一(12-2)上,所述弹簧一(12-3)的另一端与套筒一(12_1)远离调带轮(13)—端的内壁相抵接。

4.根据权利要求1所述的一种防推挤压路机,其特征在于:所述连接件二(11)包括连杆二(11-2)和套筒二(11-1),所述套筒二(11-1)的一端安装连接板(14)上,所述连杆二(11-2)的一端伸入套筒二(11-1)内,所述连杆二(11-2)的另一端与初压实轮(10)的中轴相连接,所述连杆二( 11-2)上套有弹簧二( 11-3),所述弹簧二(11-3)的一端固定在连杆二(11-2)上,所述弹簧二(11-3)的另一端与套筒二( 11-1)远离初压实轮(10) —端的内壁相抵接。

5.根据权利要求1所述的一种防推挤压路机,其特征在于:所述初压实轮(10)和主压实轮(3)之间设置有安装在连接板(14)上的稳定轮(8)。

6.根据权利要求1所述的一种防推挤压路机,其特征在于:所述履带(6)的外侧面连接有柔性压实带(4)。

7.根据权利要求1所述的一种防推挤压路机,其特征在于:所述履带(6)为橡胶履带。
