1.一种用于脱除燃煤烟气中单质汞的活性炭/沸石型体复合材料的制备方法，其特征在于所述方法包括以下步骤: a选用煤矸石为原料，粉碎成煤矸石粉体，然后将所述煤矸石粉体与浙青粉体按照一定的比例充分混合，再加入一定量的白炭黑继续充分混合，经压条成型、烘干、炭化、活化后，得到活化样品； b将浓度分别为0.0Ol〜0.003mol/L的偏钒酸铵溶液、0.002〜0.006mol/L的草酸溶液等体积混合，将上述步骤a中的活化样品与混合溶液按照一定的比例充分混合，然后放入密闭高压反应釜中，在2.84MPa、230°C下加压浸溃3〜4h，自然冷却至室温； c步骤b完成后，取出样品过滤掉多余的液体、用蒸馏水洗涤后，将其放入烘箱中烘干，制备得到活性炭/沸石型体复合材料。

2.根据权利要求1所述的制备方法，其特征在于:所述步骤a中煤矸石粉体粉碎至200目以下，煤矸石粉体与浙青粉体按照重量配比2〜8:1进行混合。

3.根据权利要求2所述的制备方法，其特征在于:所述步骤a中，煤矸石粉体与白炭黑按照重量配比10〜20:1进行混合。

4.根据权利要求3所述的制备方法，其特征在于:所述步骤b中，活化样品的质量与混合溶液的体积比为Ig: 15〜30mL。

5.根据权利要求4所述的制备方法，其特征在于:所述步骤c中蒸馏水洗涤至pH为7〜8，烘箱的烘烤温度为90°C。

6.根据权利要求5所述的制备方法，其特征在于:所述步骤a中的炭化步骤包括:将样品放入管式炉中，在氮气流量为150ml/L气氛下，以5°C /min的速率升温至450°C，保持2h，再以同样的升温速率至850°C，保持2h ;所述活化步骤包括:将样品放入管式炉中，在二氧化碳流量为150ml/L气氛下，以5°C /min的速率升温至850°C，保持24h，待冷却后，得到活化样品。

7.根据权利要求1所述的制备方法，其特征在于:所述步骤a中煤矸石粉体与浙青粉体按照重量比6:1进行混合，所述活化样品的质量与混合溶液的体积比为Ig:25mL。

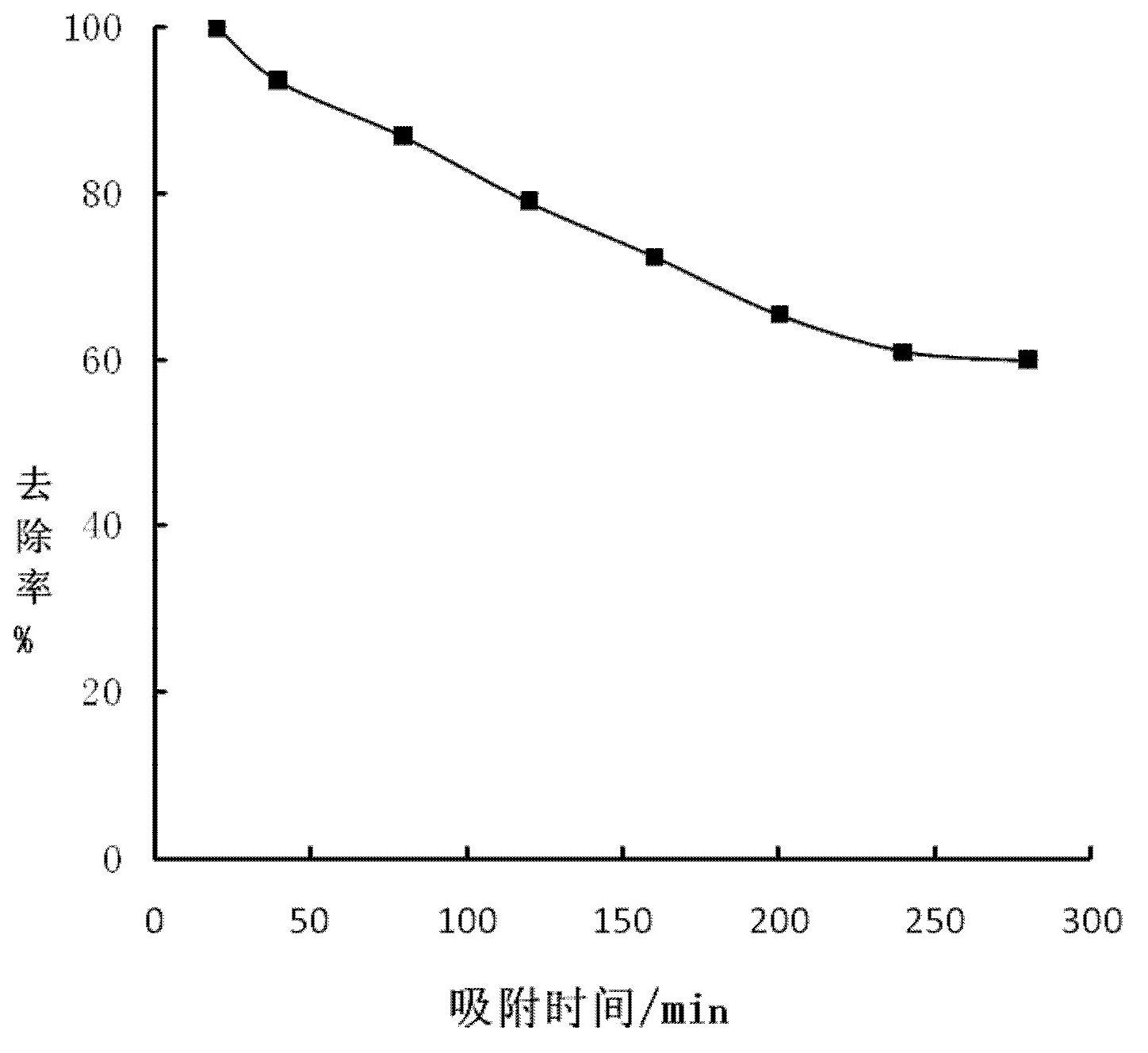

8.根据权利要求1〜7所述制备方法得到的活性炭/沸石型体复合材料，其特征在于:所述活性炭/沸石型体复合材料总比表面达594m2/g，总孔体积0.673cm3/g。
