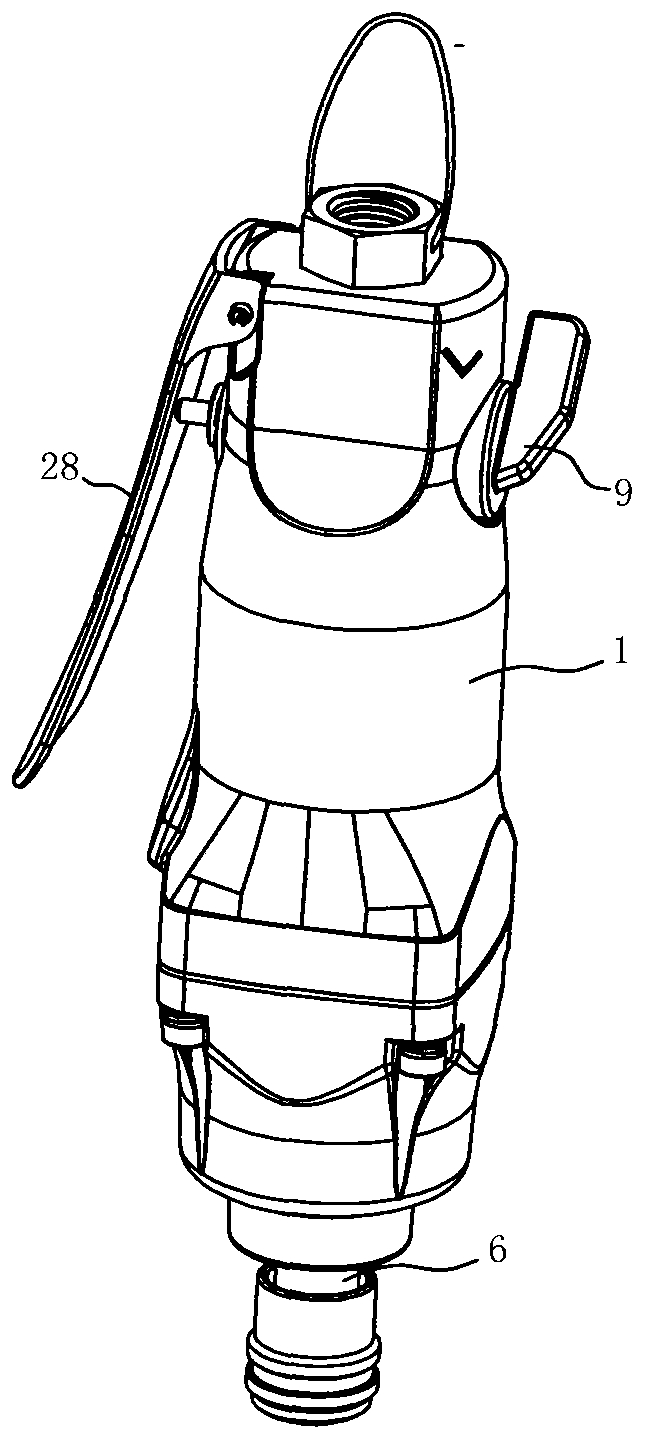

1.一种气动拧螺丝工具，包括适于用手握持的壳体(1)，壳体(1)上端设置壳体进气孔(2)，壳体进气孔(2)以下的壳体(1)上部横向设有一通孔(3)，该通孔(3)内插入同时充作气流开闭阀与正反转调节阀的调节杆(4)，壳体(1)内设置空气马达(5)，适于装夹不同规格螺丝刀头的转杆(6)与空气马达(5)的转子(7)连接并竖直伸出于壳体(1)下面，所述调节杆(4)包括呈圆柱状的调节杆本体(8)，所述调节杆本体(8)的右外端设有用于扭动该调节杆(4)的扭动件(9)，所述调节杆本体(8)内设置气流道(10)，所述气流道(10)左侧设置开闭销(19)，所述开闭销(19)穿过所述调节杆本体(8)的左端并外露于壳体(1)左侧，其近右端处设置一凸台(19A)；其特征在于，在位于所述开闭销(19)右侧的气流道(10)内设置内阀，所述内阀包括横向放置的呈圆筒状的内阀体(20)与呈图钉状的内开闭销(21)，所述内阀体(20)包括外径较小的左圆筒(22)与外径较大的右圆筒(23)，左圆筒(22)的左段部分有间隙地套装在所述开闭销(19)的右端，所述内开闭销(21)包括左圆柱(24)与右圆盘(25)，其左圆柱(24)有间隙地插入所述内阀体(20)的左圆筒(22)的右段部分，其右圆盘(25)有间隙地位于所述内阀体(20)的右圆筒(23)内，所述内阀体(20)的右圆筒(23)与所述调节杆本体(8)的右内侧之间设有第一受压弹簧(26)；当所述调节杆本体(8)在壳体(1)通孔(3)内位于设定正转时，所述气流道(10)与所述壳体(1)进气孔相通，并经所述内阀与所述空气马达(5)的正转进气孔(16)相通；当所述调节杆本体(8)在壳体(1)通孔(3)内位于设定反转时，所述气流道(10)也与所述壳体(1)进气孔相通，并经所述内阀与所述空气马达(5)的反转进气孔(18)相通。

2.如权利要求1所述的气动拧螺丝工具，其特征在于，所述内阀体(20)的左圆筒(22)外表面套装有第一O型密封圈(27)。

3.如权利要求2所述的气动拧螺丝工具，其特征在于，所述内阀体(20)的左圆筒(22)外表面设有环槽(29)，所述第一O型密封圈(27)套装在所述环槽(29)上。

4.如权利要求1所述的气动拧螺丝工具，其特征在于，在所述内阀体(20)的内开闭销(21)的右圆盘(25)左侧设有第二O型密封圈(39)。

5.如权利要求1所述的气动拧螺丝工具，其特征在于，所述内阀体(20)右圆筒(23)的右端设有环状挡圈(40)，所述内开闭销(21)右圆盘(25)与所述环状挡圈(40)之间设有第二受压弹簧(41)。

6.如权利要求1所述的气动拧螺丝工具，其特征在于，所述扭动件(9)内侧设有圆形凸台(36)，安装后居中位于所述气流道(10)内，所述第一受压弹簧(26)为一端大而另一端小的锥形弹簧，其大端有卡止地套装在所述内阀体(20)的右圆筒(23)外表面，其小端有卡止地套装在所述圆形凸台(36)的外表面；所述扭动件(9)外端设置旋钮(37)或一字槽(38)。

7.如权利要求1所述的气动拧螺丝工具，其特征在于，所述壳体(1)左侧设有用于按压开闭销(19)的板机(28)，所述板机(28)的上端经一销轴安装在所述壳体(1)左侧，使得使用者用手握持所述壳体(1)的同时，可通过手指扣动该板机(28)即可按压所述开闭销(19)。

8.如权利要求1至7任一项所述的气动拧螺丝工具，其特征在于，所述调节杆本体(8)中部同一轴向位置而沿调节杆本体(8)径向则按设定角度(R)分别开设正向转动时进气的第一进气孔(11)与反向转动时进气的第二进气孔(12)，所述调节杆本体(8)近左端处同一轴向位置而沿调节杆本体(8)径向则按相同设定角度(R)分别开设正向转动时出气的第一出气孔(13)与反向转动时出气的第二出气孔(14)，所述第一进气孔(11)与第二出气孔(14)沿调节杆本体(8)处于相同径向位置，所述第二进气孔(12)与第一出气孔(13)沿调节杆本体(8)也处于相同径向位置，当所述调节杆本体(8)在壳体(1)通孔(3)内转动至设定正转位置时，所述第一进气孔(11)与所述壳体进气孔相通，第一出气孔(13)与壳体正转出气孔(15)及所述空气马达(5)的正转进气孔(16)相通，当所述调节杆本体(8)在壳体(1)通孔(3)内转动至设定反转位置时，所述第二进气孔(12)与所述壳体进气孔相通，第二出气孔(14)与壳体反转出气孔(17)及所述空气马达(5)的反转进气孔(18)相通。

9.如权利要求8所述的气动拧螺丝工具，其特征在于，所述设定角度(R)为90°。

10.如权利要求8所述的气动拧螺丝工具，其特征在于，所述调节杆本体(8)的左端套装轴用弹性挡圈(30)及垫圈(31)，该垫圈(31)右侧的调节杆本体(8)外表面形成第一环槽(32)，在位于所述第一进气孔(11)与第二出气孔(14)之间的所述调节杆本体(8)的外表面设置第二环槽(33)，在位于所述第一进气孔(11)右边的所述调节杆本体(8)的外表面设置第三环槽(34)，所述第一环槽(32)、第二环槽(33)及第三环槽(34)各自套装第三O型密封圈(35)。
