1.超微型转子动平衡测量方法，其特征在于，包括以下步骤：1）在用于支承待测超微型转子的支承装置上设置阻尼装置，支承装置包括支承块以及设于支承块下部的、刚度可调的支承件，阻尼装置为单自由度阻尼装置，将所述支承装置通过支承件置于动平衡机的共振点处；2）将待测的超微型转子置于所述支承装置上；3）为待测超微型转子传动连接电机；4）开启动平衡机以及电机；5)调整阻尼装置的阻尼系数并通过调整支承件来调整支承装置的刚度，通过电机调整待测超微型转子的平衡转速，使待测超微型转子的共振频率和振幅达到设定值；6)通过振动传感器测量待测超微型转子的振动信号并通过数据采集模块将所述振动信号放大、分析和处理后上传给计算机；7）通过计算机处理得出测量结果，其计算过程如下：其中Fe为待测超微型转子的离心力，e为待测超微型转子的偏心距，ω为转子的角速度，n为转子的转速；

其中X0为待测超微型转子在两端处的径向振动位移，k为支承装置的刚度，M为支承装置及阻尼装置的总质量，m为待测超微型转子的质量，c为阻尼装置的阻尼系数，则待测超微型转子两端之间的振动加速度：

2.根据权利要求1所述的超微型转子动平衡测量方法，其特征在于，所述电机连接有变频器，变频器与数据采集模块连接，数据采集模块还连接有测量待测超微型转子的转速的转速传感器。

3.根据权利要求1所述的超微型转子动平衡测量方法，其特征在于，所述支承块呈V形，阻尼装置为设在支承装置两侧的油阻尼器。

4.根据权利要求3所述的超微型转子动平衡测量方法，其特征在于，所述支承件为支承弹簧。

5.根据权利要求1所述的超微型转子动平衡测量方法，其特征在于，所述振动传感器为非接触式振动传感器。

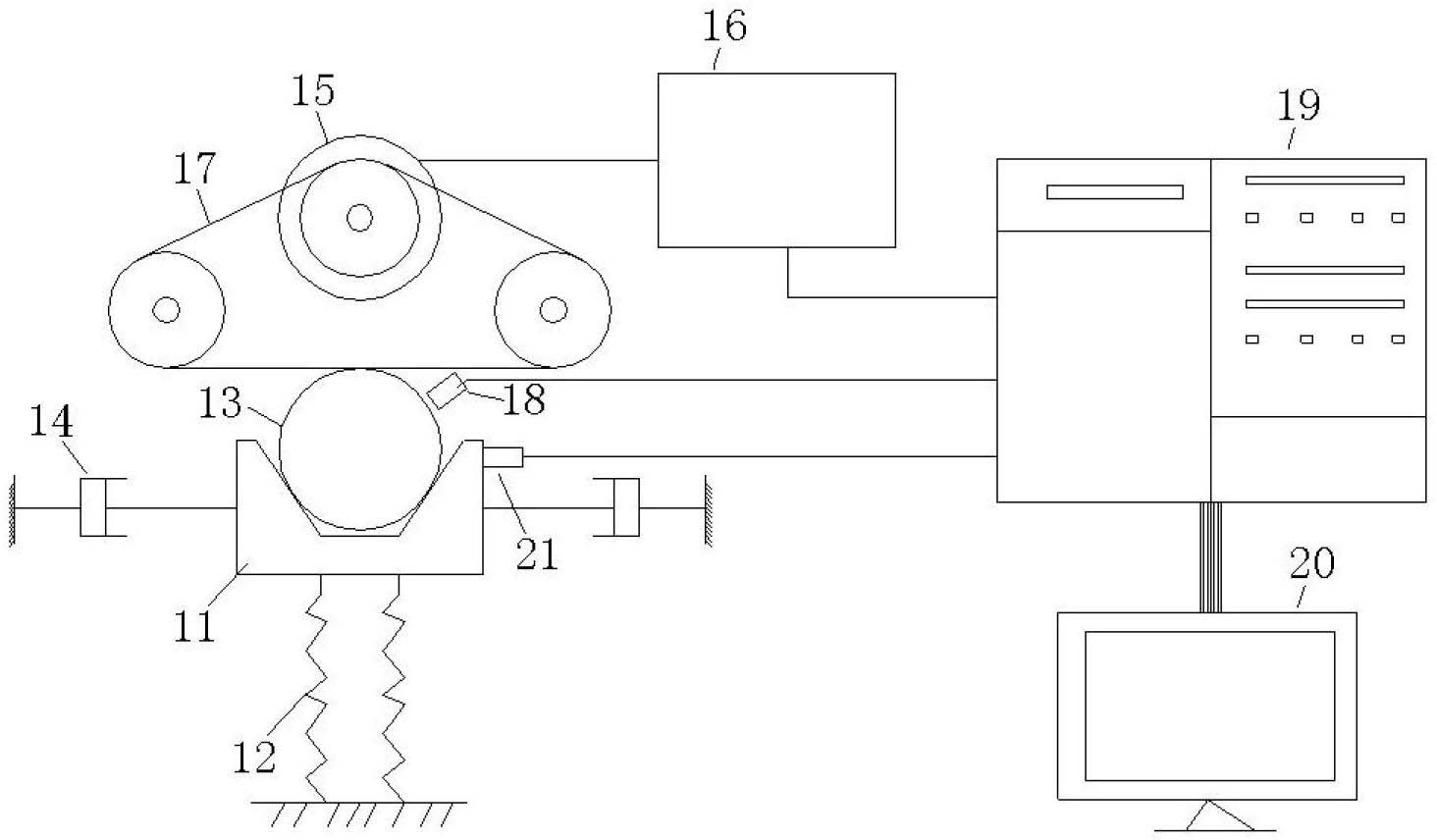

6.用于实施如权利要求1所述的方法的设备，其特征在于，包括动平衡机，动平衡机包括机架以及设在机架上的支承装置，支承装置包括支承块及设在支承块下部的、刚度可调的支承件，支承装置位于动平衡机的共振点处且该支承装置上设有单自由度阻尼装置，机架上设有用于为待测超微型转子提供旋转动力的电机以及用于测量待测超微型转子的振动信号的振动传感器，振动传感器连接有用于放大、分析和处理所述振动信号并将其上传至对应的计算机的数据采集模块。

7.根据权利要求6所述的设备，其特征在于，所述电机连接有变频器，变频器与数据采集模块连接，数据采集模块还连接有测量待测超微型转子的转速的转速传感器。

8.根据权利要求6所述的设备，其特征在于，所述电机连接有变频器，所述支承块呈V形，阻尼装置为设在支承装置两侧的油阻尼器。

9.根据权利要求8所述的设备，其特征在于，所述支承件为支承弹簧。

10.根据权利要求6所述的设备，其特征在于，所述振动传感器为非接触式振动传感器。
