1.一种氧化石墨烯接枝改性三聚氰胺焦磷酸盐阻燃剂的方法，其特征在于：包括以下步骤：(1)将三聚氰胺与无水焦磷酸钠加入到蒸馏水中，充分搅拌使体系分散均匀；

(2)继而向步骤(1)的体系中，加入经超声分散好的氧化石墨烯胶体溶液，并以滴加起催化、稳定剂作用的质子酸稀溶液，调节反应体系pH值，升温、搅拌反应；

(3)反应完全后，将反应产物进行抽滤、洗涤、产物干燥，即得到氧化石墨烯改性三聚氰胺焦磷酸盐无卤阻燃剂。

2.根据权利要求1所述的方法，其特征在于：所述步骤(1)中的三聚氰胺与无水焦磷酸钠的摩尔比为2:(1～1.5)。

3.根据权利要求1所述的方法，其特征在于：所述步骤(1)中的搅拌速率为400-500r/min，搅拌时间为15-30min。

4.根据权利要求1所述的方法，其特征在于：所述步骤(2)中的氧化石墨烯具有典型的准二维片层结构，其结构上含有羟基、环氧基、羧基或羰基中的一种以上，经过超声分散后，成单层或多层结构。

5.根据权利要求1所述的方法，其特征在于：所述步骤(2)中的氧化石墨烯胶体的固含量为0.025-0.05g/mL。

6.根据权利要求1所述的方法，其特征在于：所述步骤(2)中氧化石墨烯的含量为三聚氰胺和无水焦磷酸钠质量和的5-30％。

7.根据权利要求1所述的方法，其特征在于：所述步骤(2)中的质子酸稀溶液选自盐酸、硅钨酸、硝酸或硫酸中的一种以上，其浓度为0.1-1mol/L。

8.根据权利要求1所述的方法，其特征在于：所述步骤(2)中的质子酸稀溶液的滴加速率为2-5ml/min。

9.根据权利要求1所述的方法，其特征在于：所述步骤(2)中调节反应体系的pH值在3-6之间。

10.根据权利要求1所述的方法，其特征在于：所述步骤(2)中升温至80-100℃，搅拌反应时间为2-4小时，搅拌速率为360-420rad/min。

11.根据权利要求1所述的方法，其特征在于：所述步骤(3)中产物于90-100℃干燥36-

48h。

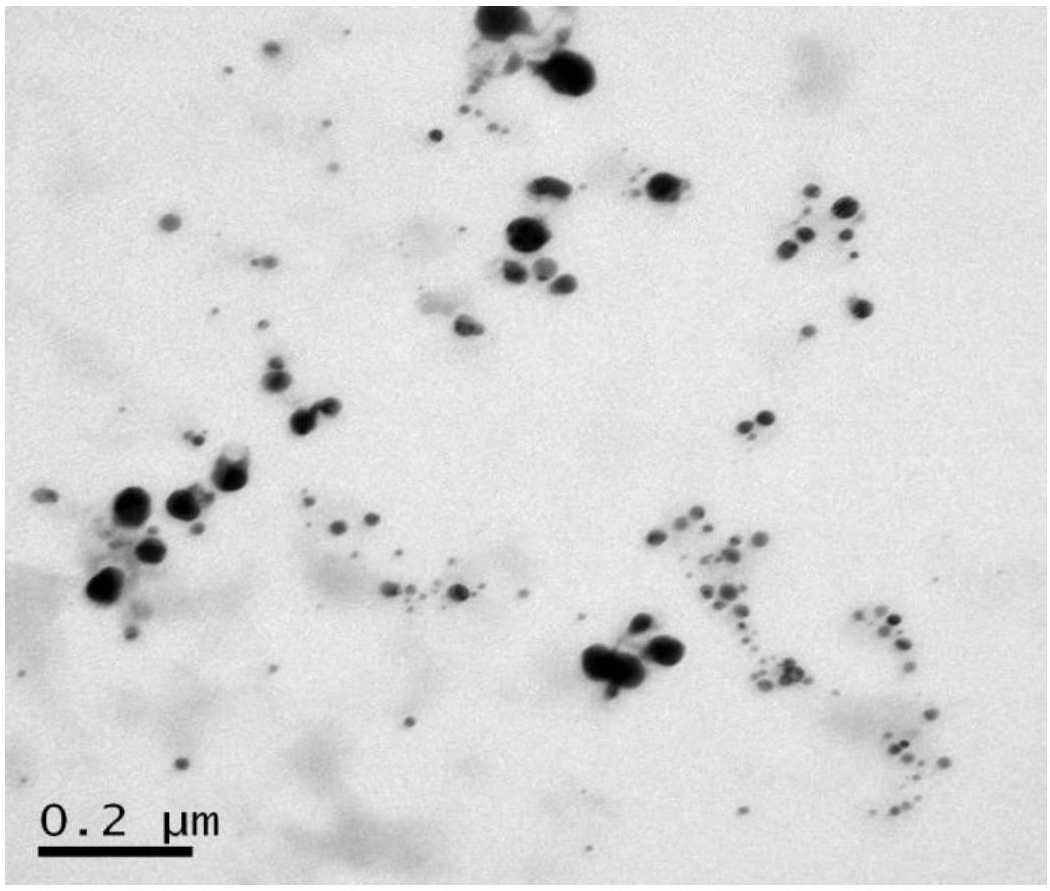

12.根据权利要求1所述的方法，其特征在于：所述步骤(3)中所制得阻燃剂的结构为“核壳”结构，其中三聚氰胺焦磷酸盐构成该阻燃剂“核壳”结构的“核”，接枝到三聚氰胺焦磷酸盐上的氧化石墨烯为其“核壳”结构的“壳”。
