1.一种奥氏体不锈钢复合处理工艺；其特征在于：该工艺包括以下步骤：（1）对不锈钢工件表面清洗，去除工件表面油污和杂质；

（2）将不锈钢工件放入离子氮化炉内，通入经过干燥后的氢气，然后起辉升温，待达到渗氮温度时，通入氮气，调节氮气和氢气比例，所述比例为1:1~1:5，炉内压力为

100~500Pa，随后开始计时，进行渗氮，渗氮温度为450~580℃，渗氮时间为2~24h；

（3）渗氮时间完成后，关闭氮气，继续通入氢气，减小电流和电压值，待温度降到

400~450℃时，通入经过干燥的空气进行表面氧化；

（4）氧化10~20min后，关闭空气进气阀，关闭离子氮化炉，继续通入氢气，工件随炉冷却。

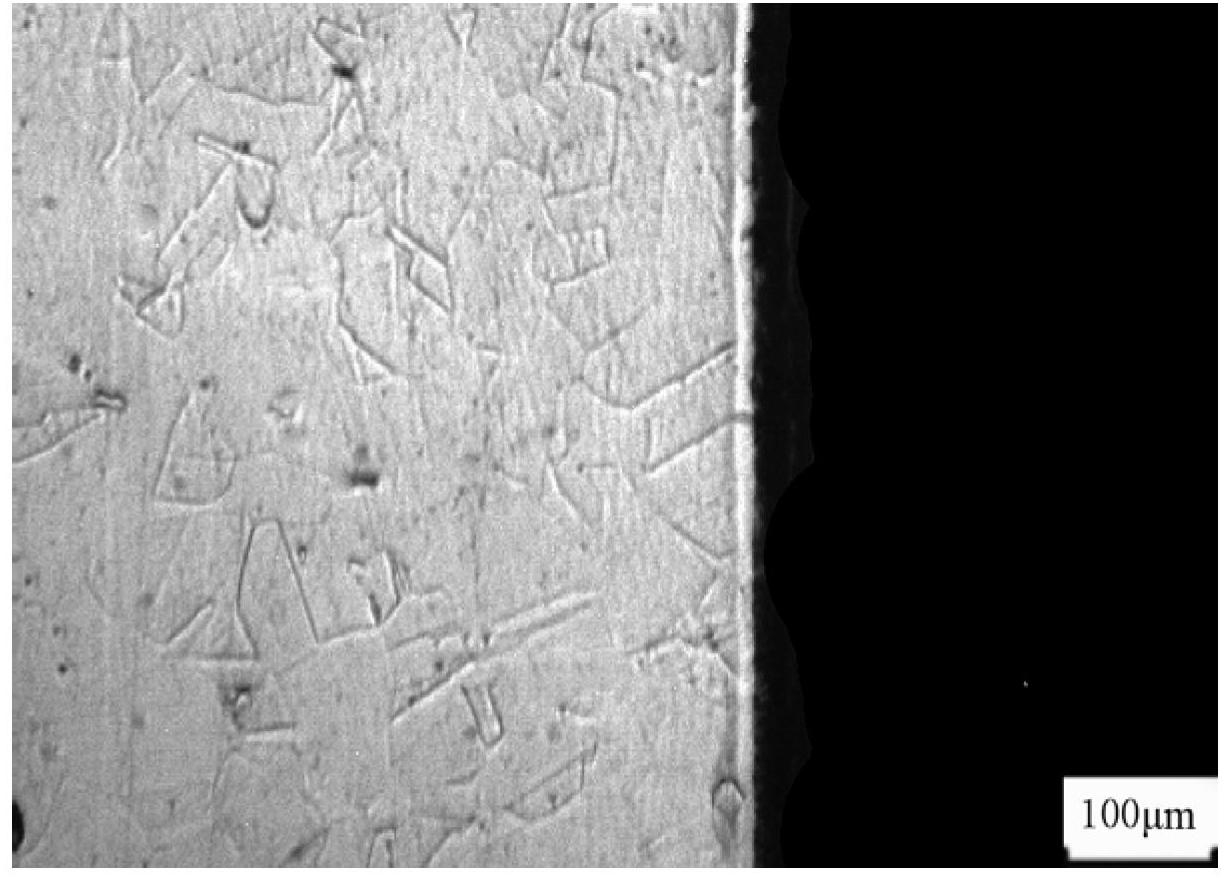

2.根据权利要求1所述的奥氏体不锈钢复合处理工艺，其特征在于：所述氮气和氢气比例为1: 3，所述炉内压力为300Pa，所述渗氮温度为560℃，渗氮时间为8h。

3.根据权利要求1所述的奥氏体不锈钢复合处理工艺，其特征在于：所述氧化时间为

15min。
