专利号: 2012104350185
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

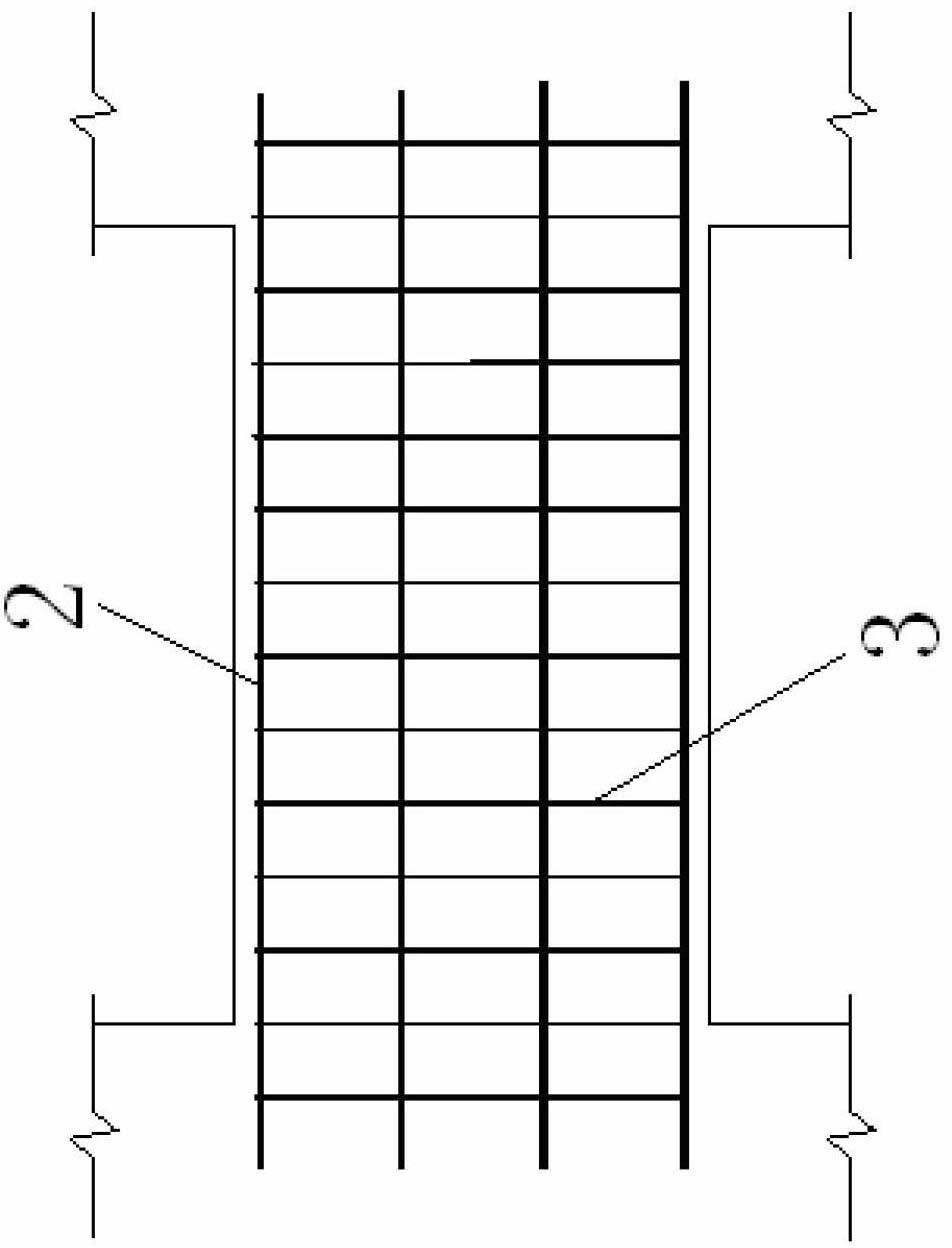

1.一种高延性联肢剪力墙,包括墙肢和设置在墙肢间的连梁,所述墙肢的底部设有塑性铰区,其特征在于,所述连梁为预制的交叉式对角斜筋连梁,该交叉式对角斜筋连梁包括纵筋、设置在纵筋上的箍筋和设置在纵筋间的交叉式对角斜筋以及连梁的填充材料,且连梁的填充材料为高延性纤维混凝土;所述塑性铰区的填充材料为高延性纤维混凝土;

所述对角斜筋的配置应满足下述条件:

Vwb≤0.14fcbh0+1.3ftbh0+0.24Asdfsdsinα (式1)(式1)中:

Vwb为连梁斜截面抗剪承载力;

b为连梁截面宽度;

h0为连梁截面有效高度;

fc为高延性纤维混凝土抗压强度;

0.174

ft为高延性纤维混凝土轴心抗拉强度,ft=3.683fc ;

Asd为单侧对角斜筋面积;fsd为对角斜筋屈服强度;

α为对角斜筋与连梁纵轴的夹角,α=arctan(ln/h),ln为连梁净跨,h为连梁截面高度。

2.如权利要求1所述的高延性联肢剪力墙,其特征在于,所述高延性纤维混凝土的组分为水泥、粉煤灰、硅灰、砂、PVA纤维和水,其中,按质量百分比计,水泥:粉煤灰:硅灰:砂:水=1:0.9:0.1:0.76:0.58;以水泥、粉煤灰、硅灰、砂和水混合均匀后的总体积为基数,PVA纤维的体积掺量为1.5%。

3.如权利要求2所述的高延性联肢剪力墙,其特征在于,所述水泥为P.O.52.5R硅酸盐水泥;所述粉煤灰为Ⅰ级粉煤灰;所述硅灰的烧失量小于6%、二氧化硅含量大于85%、比2

表面积大于15000m/kg;所述砂的最大粒径为1.26mm;上述PVA纤维的长度为6~12mm、直径为26μm以上、抗拉强度为1200MPa以上、弹性模量为30GPa以上。
