专利号: 2012104263365
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

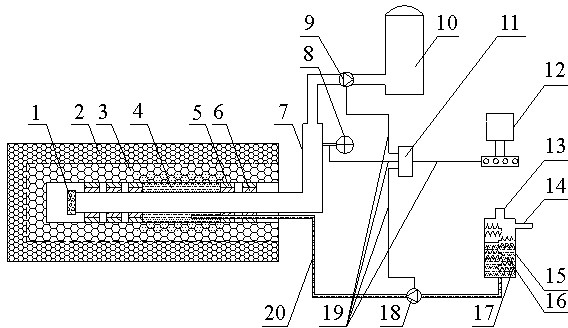

1.一种煤矿自主式动态封孔瓦斯抽采智能系统,其特征在于:它包括瓦斯抽采装置,自主式动态封孔装置,对瓦斯自动抽采泵(9)、瓦斯浓度自动检测仪(8)和进料压力自动控制泵(18)进行监测控制的自动监测控制装置;所述的瓦斯抽采装置包括瓦斯抽采管(7)、与瓦斯抽采管(7)相连的瓦斯储存器(10),瓦斯储存器(10)与瓦斯抽采管(7)相连的管路上设有瓦斯自动抽采泵(9),瓦斯抽采管(7)装入煤层钻孔内的前端设有滤罩(1),煤层钻孔内的瓦斯抽采管(7)内外侧间隔设有五组聚氨酯封孔袋(6)和堵孔布(5);所述自主式动态封孔装置包括储料器(15),储料器(15)的底部设有进料管(20),进料管(20)的管路上设有进料压力自动控制泵(18),进料管(20)穿过瓦斯抽采管(7)外侧的聚氨酯封孔袋(6)和堵孔布(5);所述的自动监测控制装置包括瓦斯浓度自动检测仪(8)、分别连接瓦斯自动抽采泵(9)、瓦斯浓度自动检测仪(8)、进料压力自动控制泵(18)的数据传输线(19),数据传输线(19)连接有数据线路集成器(11),数据线路集成器(11)经数据传输线(19)连接有自动监测控制器(12);将经过筛选后的磨料从固体颗粒进料口(13)装入储料器(15)内,与从胶状液体入口进入的液体用搅拌器(17)混合均匀成为磨料粘液(16),磨料粘液(16)通过进料压力自动控制泵(18)加压,形成带压液体流入动态注液区(4),带压流体由于具有一定的压力,当卸压煤层(3)中的裂隙发育时,带压流体可以及时流入来堵住孔隙防止漏气,达到密封效果;瓦斯抽采过程是,经过卸压煤层(3)解吸出的瓦斯在瓦斯自动抽采泵(9)形成的负压下通过滤罩(1)过滤后流入瓦斯抽采管(7),最终流入瓦斯储存器(10)存储;智能监测控制过程是,瓦斯浓度自动检测仪(8)采集到的实时浓度信号、瓦斯自动抽采泵(9)所工作的负压信号和进料压力自动控制泵(18)所工作的压力信号通过数据传输线(19)传到自动监测控制器(12),经过自动监测控制器(12)对信号进行分析处理,可以通过控制自动监测控制器(12)对瓦斯浓度值进行采集、对泵的工作压力值进行采集和调节泵的工作压力值。

2.根据权利要求1所述的煤矿自主式动态封孔瓦斯抽采智能系统,其特征在于:所述的储料器(15)包括壳体、壳体的上部设有装入粒径小于0.1mm煤粉或泥沙的固体颗粒进料口(13)、壳体的侧部设有胶状液体入口(14)、壳体内设有拌料器(17)。
