专利号: 2012103532862
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

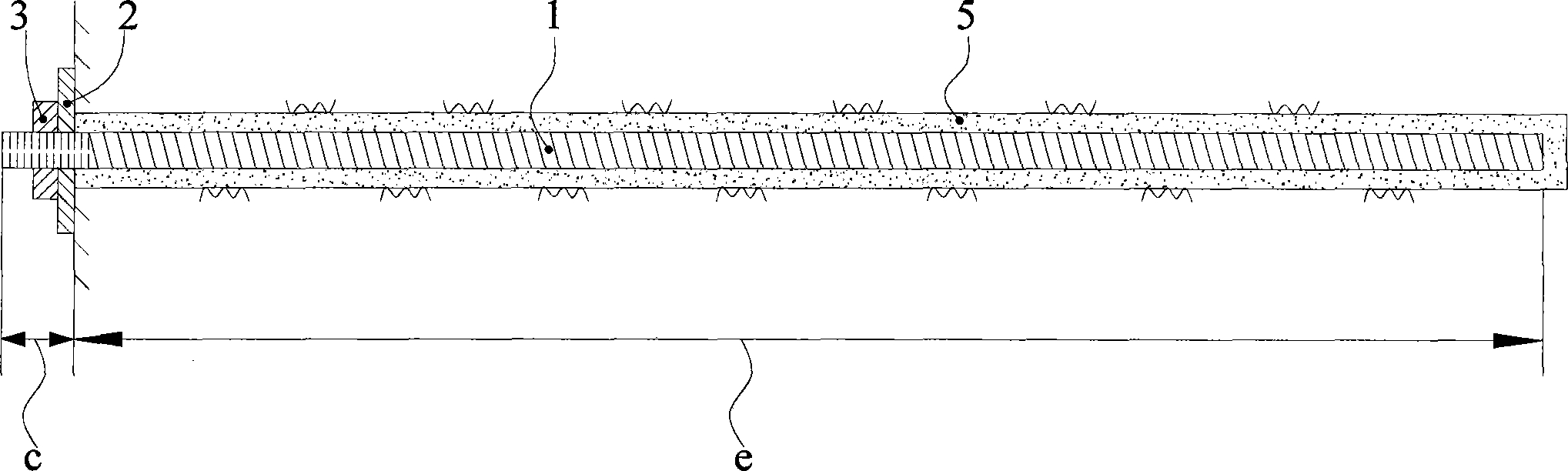

1. 一种拉压耦合型高强大变形锚杆,它主要由锚杆体、托盘和螺母组成,孔外用螺母固紧后作为外锚固段,孔内灌锚固剂后与锚杆体粘结作为内锚固段;其特征在干,内锚固段的锚杆体表面为两种状态,靠近孔ロ的那一段为光圆状,靠近孔底的那一段为粗糙状;光圆状杆体构成临时内锚固段,亦称为准自由段,粗糙状杆体构成永久内锚固段;在永久内锚固段和临时内锚固段两段交界的杆体上设置有承力台。

2.如权利要求I所述的拉压耦合型高强大变形锚杆,其特征在于,所述的粗糙状结构是在杆体表面带有螺纹或杆体呈麻花状。

3.如权利要求I所述的拉压耦合型高强 大变形锚杆,其特征在于,所述的承力台是焊接在锚杆体周围的几个断面为梯形的锥形块,锥形块均衡分布,相邻ー对锥形块之间留有注浆通道。

4.如权利要求I所述的拉压耦合型高强大变形锚杆,其特征在于,所述的承力台是焊接在锚杆体上的断面为半环形的锥形块。

5.如权利要求I所述的拉压耦合型高强大变形锚杆,其特征在于,在承力台上靠近锚孔的ー侧设置有弾性垫块。

6.如权利要求I所述的拉压耦合型高强大变形锚杆,其特征在于,锚杆外锚固段杆体材料的強度大于准自由段杆体材料強度。

7.如权利要求I所述的拉压耦合型高强大变形锚杆,其特征在于,锚杆的外锚固段杆体直径大于准自由段杆体直径。

8.如权利要求I所述的拉压耦合型高强大变形锚杆,其特征在于,在孔ロ处光圆状的杆体上另设置有承力台。

9.如权利要求1-8任一所述的拉压耦合型高强大变形锚杆的使用方法,其特征在干, 第一歩:首先在待支护岩体中打锚孔,锚孔直径应大于本发明所述承カ台的外径; 第二步:在锚孔中依次放入速凝树脂锚固药卷和缓凝锚固药卷,即当锚杆插入锚孔后,承力台内侧的为速凝锚固剂,承力台外侧的为缓凝锚固剂。 第三歩:通过锚杆安装机将锚杆旋转压入锚孔,锚固药卷受挤压破裂并均匀拌合,待孔底速凝锚固剂凝固后,对锚杆施加一定的预应力,并拧紧螺母固定外锚固段;之后外侧缓凝锚固剂慢慢凝固,对锚杆起到二次加固作用。

10.如权利要求1-8任一所述的拉压耦合型高强大变形锚杆的使用方法,其特征在干, 第一歩:首先在待支护岩体中打锚孔,锚孔直径应大于本发明所述承カ台的外径; 第二歩:将锚杆插入锚孔,然后将砂浆注入锚孔,待砂浆凝固后,对锚杆施加一定的预应力,并拧紧螺母固定外锚固段。
