专利号: 201210316720X
申请人: 深圳光启创新技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

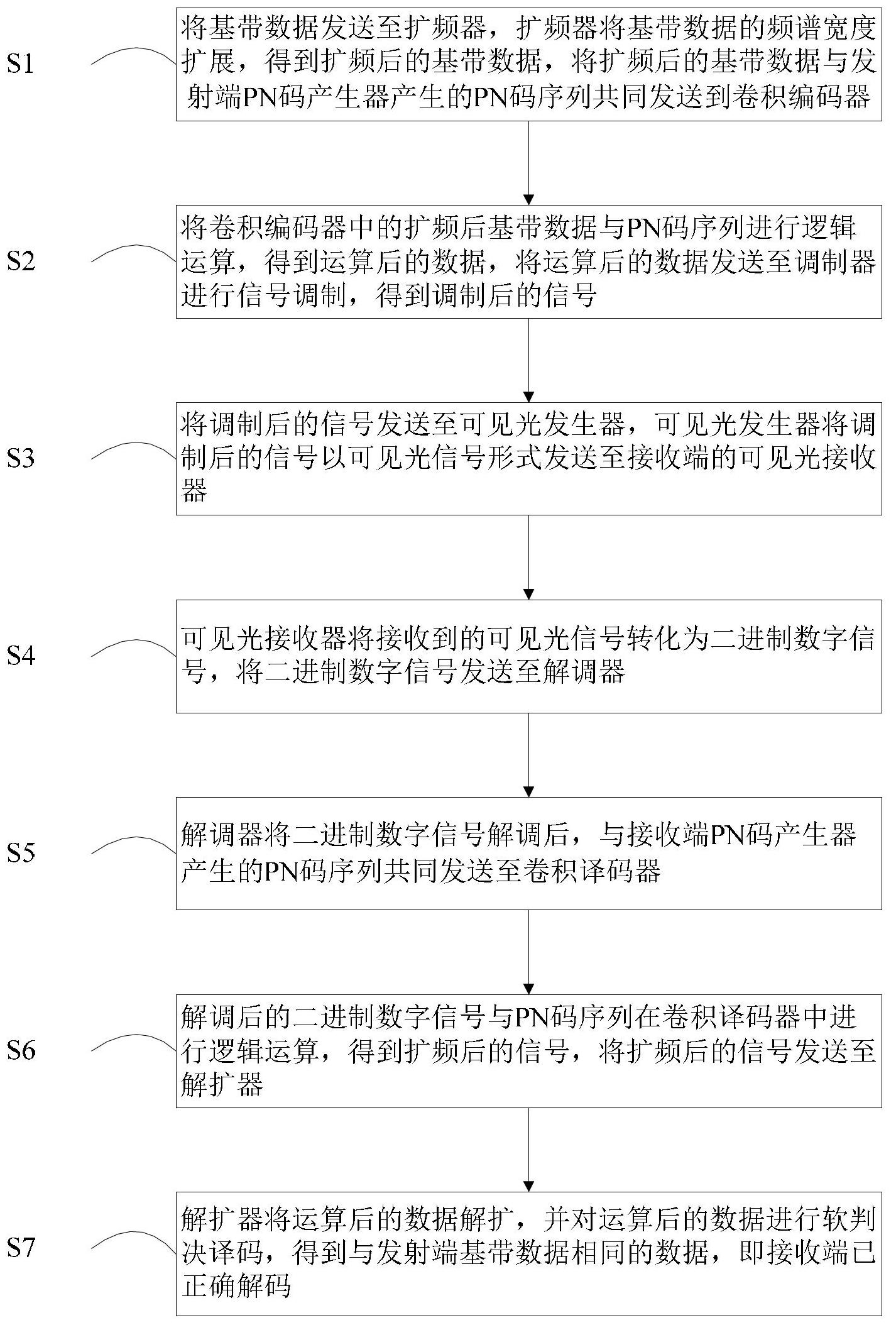

1.一种基于扩频技术的可见光通信方法,其特征在于,包括以下步骤:

S1.将基带数据发送至扩频器,所述扩频器将所述基带数据的频谱宽度扩展,得到扩频后的基带数据,将所述扩频后的基带数据与发射端PN码产生器产生的PN码序列共同发送到卷积编码器;

S2.将所述卷积编码器中的所述扩频后的基带数据与所述PN码序列进行逻辑运算,得到运算后的数据,将所述运算后的数据发送至调制器进行信号调制,得到调制后的信号;

S3.将所述调制后的信号发送至可见光发生器,所述可见光发生器将所述调制后的信号以可见光信号形式发送至接收端的可见光接收器;

S4.所述可见光接收器将接收到的所述可见光信号转化为二进制数字信号,将所述二进制数字信号发送至解调器;

S5.所述解调器将所述二进制数字信号解调后,与接收端PN码产生器产生的PN码序列共同发送至卷积译码器;

S6.所述解调后的二进制数字信号与所述PN码序列在所述卷积译码器中进行逻辑运算,得到运算后的信号,将所述运算后的信号发送至解扩器;

S7.所述解扩器将步骤S6中所述运算后的数据解扩,并对所述运算后的数据进行软判决译码,得到与所述发射端基带数据相同的数据,即所述接收端已正确解码。

2.根据权利要求1所述的基于扩频技术的可见光通信方法,其特征在于,步骤S2和步骤S6中的逻辑运算为相同的逻辑运算。

3.根据权利要求2所述的基于扩频技术的可见光通信方法,其特征在于,所述逻辑运算为异或运算。

4.根据权利要求2所述的基于扩频技术的可见光通信方法,其特征在于,所述逻辑运算为或非运算。

5.根据权利要求2所述的基于扩频技术的可见光通信方法,其特征在于,所述逻辑运算为同或运算。

6.根据权利要求1所述的基于扩频技术的可见光通信方法,其特征在于,步骤S3中,所述可见光发生器为LED。

7.根据权利要求1所述的基于扩频技术的可见光通信方法,其特征在于,步骤S4中,所述可见光接收器为光电二极管。

8.根据权利要求1所述的基于扩频技术的可见光通信方法,其特征在于,所述发射端PN码产生器产生的PN码序列与接收端PN码产生器产生的PN码序列完全相同。

9.一种基于扩频技术的可见光通信系统,其特征在于,包括以下部分,

发射端:将基带数据发送至扩频器,所述扩频器将所述基带数据的频谱宽度扩展,得到扩频后的基带数据,将所述扩频后的基带数据与发射端PN码产生器产生的PN码序列共同发送到卷积编码器;

将所述卷积编码器中的所述扩频后的基带数据与所述PN码序列进行逻辑运算,得到运算后的数据,将所述运算后的数据发送至调制器进行信号调制,得到调制后的信号,将所述调制后的信号发送至可见光发生器,所述可见光发生器将所述调制后的信号以可见光信号形式发送至接收端的可见光接收器;

接收端:所述可见光接收器将接收到的所述可见光信号转化为二进制数字信号,将所述二进制数字信号发送至解调器,所述解调器将所述二进制数字信号解调后,与接收端PN码产生器产生的PN码序列共同发送至卷积译码器;

所述解调后的二进制数字信号与所述PN码序列在所述卷积译码器中进行逻辑运算,得到运算后的信号,将所述运算后的信号发送至解扩器,所述解扩器将所述运算后的数据解扩,并对所述运算后的数据进行软判决译码,得到与所述发射端基带数据相同的数据,即所述接收端已正确解码。

10.根据权利要求9所述的基于扩频技术的可见光通信系统,其特征在于,所述基带数据为二进制数字序列。
