1.一种复合木质百叶窗叶片的制造方法，其特征在于：它依次包括以下步骤：单板粘胶叠合、干燥处理、高温处理、调湿处理和冷却处理；所述单板叠合是将单板按其长度方向纹理互相平行的方式进行粘胶叠合；所述干燥处理温度为110～150℃，干燥处理后单板含水率为6～15%；所述高温处理温度为190～210℃，高温处理后单板的含水率为2～5%；

所述调湿处理是向木材喷洒雾化水；所述冷却处理温度为35～40℃或65～70℃。

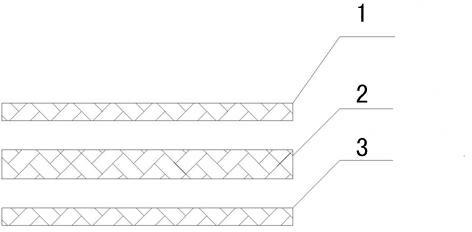

2.根据权利要求1所述一种复合木质百叶窗叶片的制造方法，其特征在于：所述单板粘胶叠合是将上刨切单板、下刨切单板以及位于所述上刨切单板和所述下刨切单板之间的旋切切单板通过粘胶叠合。

3.根据权利要求2所述一种复合木质百叶窗叶片的制造方法，其特征在于：所述上刨切单板的下表面或者所述旋切单板的上表面涂有粘胶；所述下刨切单板的上表面或者所述旋切单板的下表面涂有粘胶。

4.根据权利要求3所述一种复合木质百叶窗叶片的制造方法，其特征在于：所述粘胶由面粉、改性树脂和非离子表面活性剂组成；所述面粉重量占所述粘胶总重量的46～50%；

所述改性树脂重量占所述粘胶总重量的40～45%；所述非离子表面活性剂占所述粘胶总重量的5～10%。

5.根据权利要求4所述一种复合木质百叶窗叶片的制造方法，其特征在于：所述改性树脂为脲醛树脂、聚醋酸乙烯酯中的一种或两种；所述的非离子表面活性剂硬脂酸聚氧乙烯脂、松香聚氧乙烯酯或油酸聚氧乙烯酯中的一种。

6.根据权利要求5所述一种复合木质百叶窗叶片的制造方法，其特征在于：所述改性树脂分两步配置而成：第一步是用水配置面粉和改性树脂的混合溶液，温度为60～75℃，时间为5～10分钟；第二步是向上述混合溶液中加入非离子表面活性剂，并充分搅拌。

7.根据权利要求6所述一种复合木质百叶窗叶片的制造方法，其特征在于：所述第二步是在第一步中混合溶液冷却至温度为25～30℃时加入非离子表面活性剂。

8.根据权利要求1所述一种复合木质百叶窗叶片的制造方法，其特征在于：所述的干燥处理时间为5～20分钟；所述高温处理时间为2～10分钟。

9.根据权利要求8所述一种复合木质百叶窗叶片的制造方法，其特征在于：所述干燥处理和高温处理有水蒸气作保护气体。

10.根据权利要求9所述一种复合木质百叶窗叶片的制造方法，其特征在于：所述冷却处理选择雾化水蒸气冷却、自然风吹冷却中一种。
