专利号: 2012102566452
申请人: 江汉大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

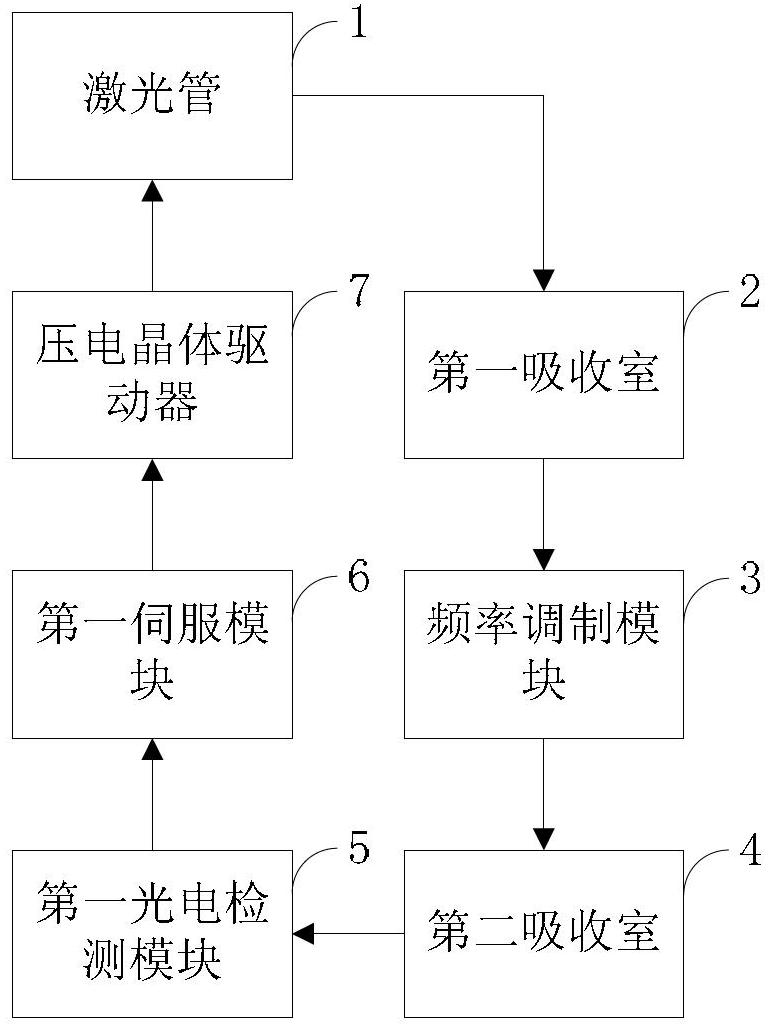

1.一种提高激光器输出频率稳定度的装置,其特征在于,所述装置包括:

用于从激光器的激光光束中选择出预定频率的激光信号的第一吸收室、用于对所述第一吸收室选择出的激光信号进行低频调制的频率调制模块、用于从调制后的激光信号选择出所述预定频率的激光信号的第二吸收室、用于探测所述第二吸收室选择出的激光信号强度并输出第一光检信号的第一光电检测模块、用于根据所述第一光检信号与预定信号之间的差值输出第一纠偏电压的第一伺服模块、以及用于根据所述第一纠偏电压调整所述激光光束的频率的压电晶体驱动器。

2.根据权利要求1所述的装置,其特征在于,所述装置还包括:

用于供所述激光光束通过的第一无源腔、用于探测透过所述第一无源腔的激光光束的强度并输出第二光检信号的第二光电检测模块、用于探测所述激光器的激光光束的强度并输出第三光检信号的第三光电检测模块、以及用于根据所述第二光检信号和所述第三光检信号之间的差值产生第二纠偏电压并将所述第二纠偏电压作用于所述压电晶体驱动器的第二伺服模块。

3.根据权利要求2所述的装置,其特征在于,所述第二伺服模块包括:

用于产生预设的调节电平的电平产生单元;及

用于对所述第二光检信号和所述第三光检信号之间的差值实施差分放大,并采用所述调节电平对差分放大后的差值进行补偿,以输出所述第二纠偏电压的运算放大器。

4.根据权利要求1所述的装置,其特征在于,所述装置还包括:

用于供所述激光光束通过的第二无源腔、用于探测透过所述第二无源腔的激光光束的强度并输出第四光检信号的第四光电检测模块、用于产生同步参考信号和调制信号的调制信号发生器和用于采用所述同步参考信号对所述第四光检信号进行相位检测的相检波模块;所述相检波模块分别与所述第四光电检测模块和所述压电晶体驱动器电连接;所述调制信号发生器分别与所述相检波模块和所述压电晶体驱动器电连接。

5.根据权利要求4所述的装置,其特征在于,所述装置还包括:

用于将所述调制信号发生器输出的调制信号先进行三分频再施加于所述压电晶体驱动器分频器;所述分频器连接在所述调制信号发生器和所述压电晶体驱动器之间。

6.根据权利要求1所述的装置,其特征在于,所述第一光电检测模块为光电倍增管。

7.一种激光器,所述激光器包括产生并输出激光光束的激光管,其特征在于,所述激光器还包括如权利要求1~6任一项所述的提高激光器输出频率稳定度的装置。
