专利号: 201210220495X
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

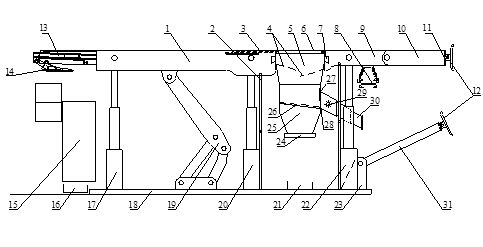

1.一种高位综放充填开采筛选液压支架,包括顶梁(1)、设在顶梁(1)前部的前探梁(13),与前探梁(13)相连的护帮板(14),支撑顶梁(1)下设有前立柱(17)、中间立柱(20)和四连杆机构(19),顶梁(1)后端设有中顶梁(9)和支撑中顶梁(9)的后立柱(22),中顶梁(9)的下方悬挂有充填材料输送机(8),中顶梁(9)下方的底板(18)上固定有耳板(23),耳板(23)上铰接有推压装置(11),其特征在于:在所述的支撑顶梁(1)与中顶梁(9)之间设有放煤装置,放煤装置的两侧设有分别固定在顶梁(1)和中顶梁(9)上的挡帘(2),中顶梁(9)的后部铰接有后顶梁(10),后顶梁(10)上设有液压推压装置(11);所述的放煤装置包括设在顶梁(1)与中顶梁(9)之间的放煤口(6),放煤口(6)处设有由推压油缸控制的放煤插板(3),放煤口(6)的下方设有缓冲仓(5),缓冲仓(5)内设有缓冲板(4),缓冲仓(5)下方设有筛选仓(25),筛选仓(25)内设有煤矸分离筛(26),筛选仓(25)的底部设有出煤口(24),筛选仓(25)的侧面设有排矸阀门(28),排矸阀门(28)处设有排矸通道(30),排矸通道(30)内设有排矸装置(29)。

2.根据权利要求1所述的综放充填采煤液压支架,其特征在于:所述的排矸阀门(28)上部装有控制其开合的液压千斤顶(27)。

3.根据权利要求1所述的综放充填采煤液压支架,其特征在于:所述的缓冲仓(5)与顶梁(1)、中顶梁(9)连接处设有楔形滑块(7)。

4.根据权利要求1所述的综放充填采煤液压支架,其特征在于:所述的排矸通道(30)为可伸缩的排矸通道。
