专利号: 2012101799154
申请人: 北京物资学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

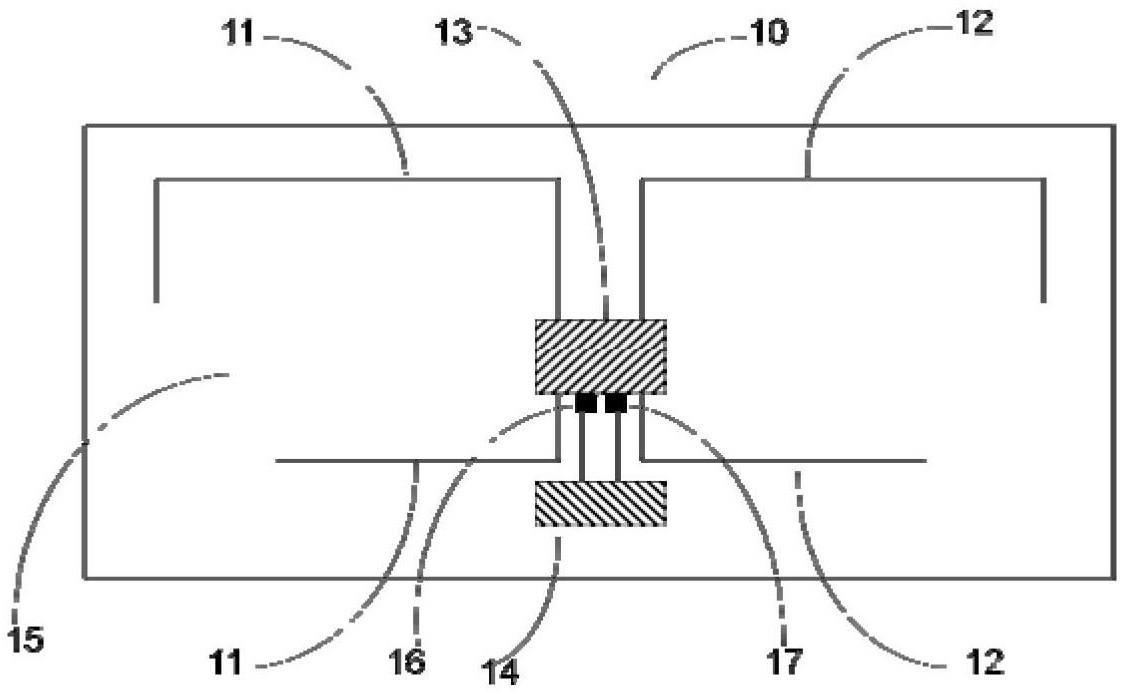

1.一种带光敏装置的RFID标签,其特征在于,所述RFID标签的芯片上有两个引脚;所述光敏装置与这两个引脚相连,并与所述RFID标签的天线形成并联结构,外界光照强度的变化会引起光敏装置两端电压或电流的变化,在所述光敏装置与RFID标签的芯片连接的线路上有一个控制通断的逻辑电路和一个电压-电阻转换装置,该连接的线路、该逻辑电路和该电压-电阻转换装置是芯片的一部分,电压-电阻转换装置用于将光敏装置两端电压或电流的变化转换成电阻的变化,逻辑电路的通断决定了光敏装置是否与天线并联:当逻辑电路断开时,光敏装置不与天线并联,此时被放置在一定的光照强度下,天线的第一共振频率和信号强度保持不变;当逻辑电路接通时,光敏装置与天线并联,此时被放置在一定的光照强度下,天线的特征频率和信号强度至少会有一个发生变化,此时天线工作在第二共振频率下;所述RFID标签接收RFID阅读器发送的指令以控制逻辑电路的通断,从而实现通过比较来自天线的不同频率的信号强度之间的差异来检测光照的改变。

2.如权利要求1所述带光敏装置的RFID标签,其特征在于,所述RFID标签的天线为单极子天线。

3.如权利要求1所述带光敏装置的RFID标签,其特征在于,所述RFID标签的天线为双偶极天线:所述光敏装置和与该光敏装置相连的电压-电阻转换装置与其中一根天线形成并联结构;或者所述光敏装置和与该光敏装置相连的电压-电阻转换装置与两根天线同时形成并联结构。

4.如权利要求1所述带光敏装置的RFID标签,其特征在于,所述电压-电阻转换装置包括:一可变电压转换成可变电阻的装置、或一沟型场效应管、或场效应管的等效电路,所述光敏装置包括:光电二极管,光电三极管,光电池,光电管。

5.一种带光敏装置的RFID标签,其特征在于,所述RFID标签的芯片上有一个引脚;所述光敏装置的一端与这个引脚相连,另一端连接到所述RFID标签的天线上,并与天线形成并联结构,外界光照强度的变化会引起光敏装置两端电压或电流的变化,在所述光敏装置与RFID标签的芯片连接的线路上有一个控制通断的逻辑电路和一个电压-电阻转换装置,该连接的线路、该逻辑电路和该电压-电阻转换装置是芯片的一部分,电压-电阻转换装置用于将光敏装置两端电压或电流的变化转换成电阻的变化,逻辑电路的通断决定了光敏装置是否与天线并联:当逻辑电路断开时,光敏装置不与天线并联,此时被放置在一定的光照强度下,天线的第一共振频率和信号强度保持不变;当逻辑电路接通时,光敏装置与天线并联,此时被放置在一定的光照强度下,天线的特征频率和信号强度至少会有一个发生变化,此时天线工作在第二共振频率下;所述RFID标签接收RFID阅读器发送的指令以控制逻辑电路的通断,从而实现通过比较来自天线的不同频率的信号强度之间的差异来检测光照的改变。

6.如权利要求5所述带光敏装置的RFID标签,其特征在于,所述RFID标签的天线为单极子天线。

7.如权利要求5所述带光敏装置的RFID标签,其特征在于,所述RFID标签的天线为双偶极天线:所述光敏装置和与该光敏装置相连的电压-电阻转换装置与其中一根天线形成并联结构;或者所述光敏装置和与该光敏装置相连的电压-电阻转换装置与两根天线同时形成并联结构。

8.如权利要求5所述带光敏装置的RFID标签,其特征在于,所述电压-电阻转换装置包括:一可变电压转换成可变电阻的装置、或一沟型场效应管、或场效应管的等效电路,所述光敏装置包括:光电二极管,光电三极管,光电池,光电管。

9.一种带光敏装置的RFID标签,其特征在于,所述光敏装置连接到所述RFID标签的天线上,并与天线形成并联结构,外界光照强度的变化会引起光敏装置两端电压或电流的变化,在所述光敏装置与天线连接的线路上有一个控制通断的逻辑电路和一个电压-电阻转换装置,该连接的线路、该逻辑电路和该电压-电阻转换装置是芯片的一部分,电压-电阻转换装置用于将光敏装置两端电压或电流的变化转换成电阻的变化,逻辑电路的通断决定了光敏装置是否与天线并联:当逻辑电路断开时,光敏装置不与天线并联,此时被放置在一定的光照强度下,天线的第一共振频率和信号强度保持不变;当逻辑电路接通时,光敏装置与天线并联,此时被放置在一定的光照强度下,天线的特征频率和信号强度至少会有一个发生变化,此时天线工作在第二共振频率下;所述RFID标签接收RFID阅读器发送的指令以控制逻辑电路的通断,从而实现通过比较来自天线的不同频率的信号强度之间的差异来检测光照的改变。

10.如权利要求9所述带光敏装置的RFID标签,其特征在于,所述RFID标签的天线为单极子天线。

11.如权利要求9所述带光敏装置的RFID标签,其特征在于,所述RFID标签的天线为双偶极天线:所述光敏装置和与该光敏装置相连的电压-电阻转换装置与其中一根天线形成并联结构;或者所述光敏装置和与该光敏装置相连的电压-电阻转换装置与两根天线同时形成并联结构。

12.如权利要求9所述带光敏装置的RFID标签,其特征在于,所述电压-电阻转换装置包括:一可变电压转换成可变电阻的装置、或一沟型场效应管、或场效应管的等效电路,所述光敏装置包括:光电二极管,光电三极管,光电池,光电管。

13.一种带光敏装置的RFID系统,所述RFID系统包括RFID标签和RFID阅读器,其特征在于,

所述RFID标签包括权利要求1-4中任一项所述带光敏装置的RFID标签,或权利要求

5-8中任一项所述带光敏装置的RFID标签,或权利要求9-12中任一项所述带光敏装置的RFID标签;

所述RFID阅读器发送指令以控制RFID标签的逻辑电路的通断,从而通过比较来自天线的不同频率的信号强度之间的差异来检测光照的改变。

14.一种带光敏装置的RFID系统的光照检测方法,其特征在于,所述光照检测方法应用于权利要求13所述带光敏装置的RFID系统,包括:

通过所述RFID阅读器发送指令以控制RFID标签的逻辑电路的通断;

通过RFID标签接收RFID阅读器发送的指令以控制逻辑电路的通断:当逻辑电路断开时,光敏装置不与天线并联,此时被放置在在一定的光照强度下,天线的第一共振频率和信号强度保持不变;当逻辑电路接通时,光敏装置与天线并联,此时被放置在在一定的光照强度下,天线的特征频率和信号强度至少会有一个发生变化,此时天线工作在第二共振频率下;

利用所述RFID阅读器比较来自天线的不同频率的信号强度之间的差异来检测光照的改变。
