专利号: 2012101286613
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

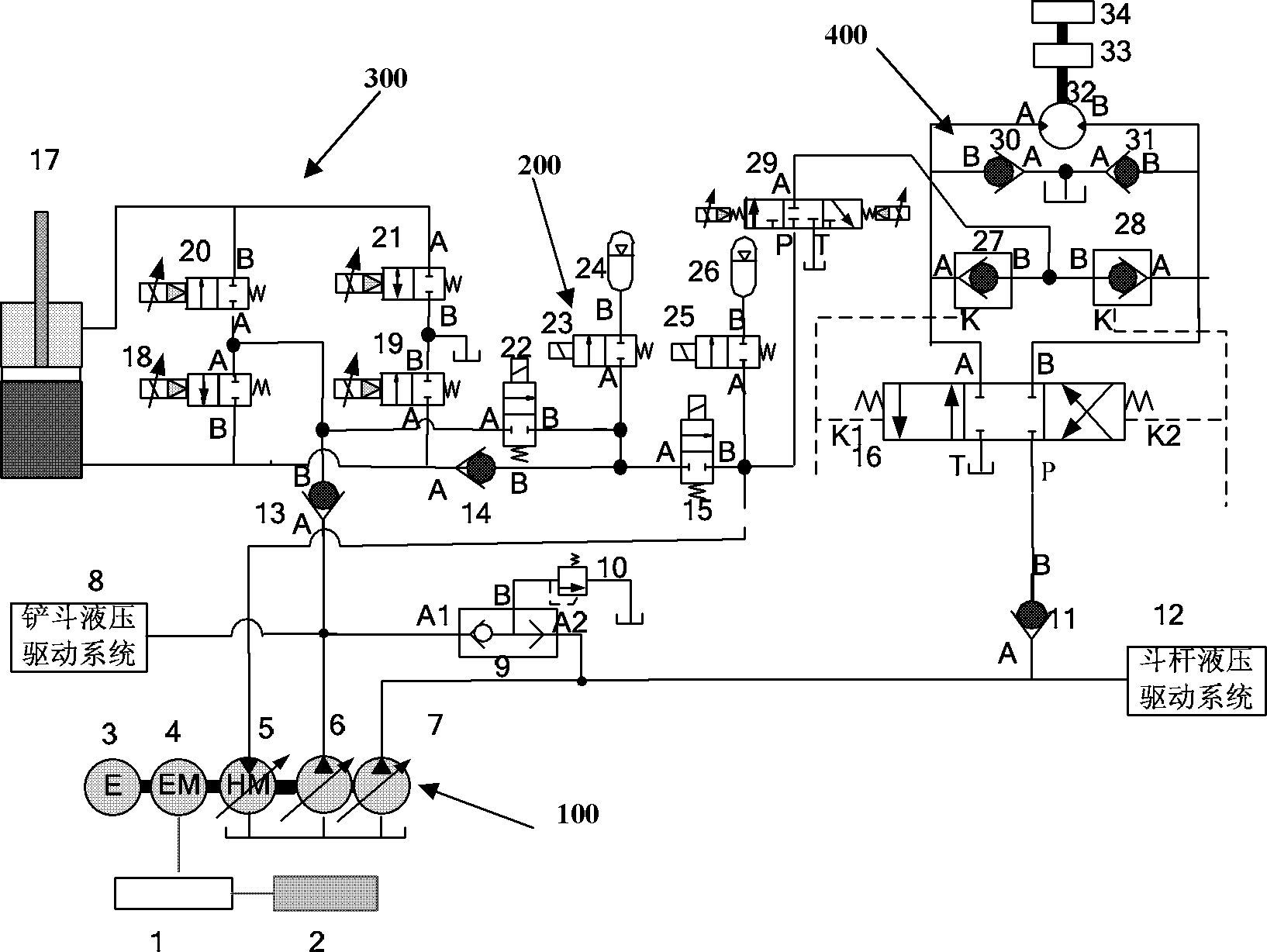

1. 一种液压挖掘节能系统,其包括动臂驱动油缸(17)和上车机构(34),其特征在于:还包括油电液混合驱动系统(100)、液压蓄能器控制单元(200)、动臂驱动油缸液压控制单元(300)、上车机构液压控制单元(400)、第一单向阀(11)、第二单向阀(13)、第三单向阀(14)、第一液压蓄能器(24) 以及第二液压蓄能器(26);所述的油电液混合驱动系统(100)包括同轴机械传动连接的发动机(3)、电动/ 发电机(4)和变量马达(5)、第一变量泵(6)和第二变量泵(7);所述的液压蓄能器控制单元(200)包括第一电磁换向阀(15)、第二电磁换向阀(22)、第三电磁换向阀(23)、第四电磁换向阀(25);前述第一液压蓄能器(24)接第三电磁换向阀(23)油口B,第三电磁换向阀(23)的油口A 分为三路:第一路接第一电磁换向阀(15)的油口A,第二路接第三单向阀(14)的油口B,第三路接第二电磁换向阀(22)的油口B ;第二液压蓄能器(26)接第四电磁换向阀(25)的油口B ;该第二电磁换向阀(22)的油口A 接第二单向阀(13)的油口B ;第四电磁换向阀(25)的油口A 分两路:第一路接第一电磁换向阀(15)的油口B, 第二路接变量马达(5)的进油口;所述的动臂驱动油缸液压控制单元(300)包括第一比例节流阀(18)、第二比例节流阀(19)、第三比例节流阀(20)、第四比例节流阀(21),所述动臂驱动油缸(17)的有杆腔的油口分为两路:第一路接第三比例节流阀(20)的油口B,第二路接第四比例阀(21)的油口A ;并且该动臂驱动油缸(17)的无杆腔的油口分为三路:第一路接第一比例节流阀(18)的油口B,第二路接第二比例节流阀(19)的油口A,第三路接第三单向阀(14)的油口A ;该第二比例节流阀(19)的油口B 和第四比例节流阀(21)的油口B 接油箱;该第一比例节流阀(18)的油口A 和第三比例节流阀(20)的油口A 接第二电磁换向阀(22)的油口A ;所述的上车机构液压控制单元(400)包括液控比例方向阀(16)、第一液控单向阀(27)、第二液控单向阀(28)、电控比例换向阀(29)、第四单向阀(30)、第五单向阀(31)和液压马达(32),该液压马达(32)连接前述上车机构(34),该液控比例方向阀(16)的油口P和第一单向阀(11)的油口B 相连,液控比例方向阀(16)的油口T 和油箱相连,液控比例方向阀(16)的油口A 分三路:第一路接第一液控单向阀(27)的油口A,第二路接第四单向阀(30)的油口B,第三路接液压马达(32)的油口A ;该液控比例方向阀(16)的油口B 也分三路:第一路接第二液控单向阀(28)的油口A,第二路接第五单向阀(31)的油口B,第三路接液压马达(32)的油口B ;该第一液控单向阀(27)和第二液控单向阀(28)的油口B 与电控比例方向阀(29)的油口A 相连,电控比例方向阀(29)的油口T 接油箱,电控比例方向阀(29)的油口P 接第四电磁换向阀(25)的油口A ;该第四单向阀(30)的油口A 和第五单向阀(31)的油口A 接油箱;第一液控单向阀(27)的控制油口K 和液控比例方向阀(16)的控制油口K1 相连,第二液控单向阀(28)的控制油口K 和液控比例方向阀(16)的控制油口K2 相连;所述第一变量泵(6)的出口接第二单向阀(13)的油口A ;所述第二变量泵(7)的出口接第一单向阀(11)的油口A。2. 根据权利要求1 所述的一种液压挖掘节能系统,其特征在于:所述第一液压蓄能器(24)的压力等级小于动臂驱动油缸(17)伸出时所需要的压力等级,而第二液压蓄能器(26)的压力等级大于动臂驱动油缸(17)伸出时所需要的压力等级。3. 根据权利要求1 所述的一种液压挖掘节能系统,其特征在于:进一步包括梭阀(9)和安全阀(10),该梭阀(9)的油口A1 接第一变量泵(6)的出油口,梭阀(9)的油口A2 接第二变量泵(7)的出油口,梭阀(9)的油口B 接安全阀(10)的进口,安全阀(10)的出口接油箱。4. 根据权利要求1 所述的一种液压挖掘节能系统,其特征在于:所述液控比例方向阀(16)的控制油口K1 和控制油口K2 分别和传统液压挖掘机先导控制油路相连。5. 根据权利要求1 所述的一种液压挖掘节能系统,其特征在于:所述液压马达(32)与上车机构(34)之间连接减速器(33)。6. 根据权利要求1 所述的一种液压挖掘节能系统,其特征在于:进一步包括铲斗液压驱动系统(8),该铲斗液压驱动系统(8)连接第一变量泵(6) 的出油口。7. 根据权利要求1 所述的一种液压挖掘节能系统,其特征在于:进一步包括斗杆液压驱动系统(12),该斗杆液压驱动系统(12)连接第二变量泵(7) 的出油口。8. 根据权利要求1 所述的一种液压挖掘节能系统,其特征在于:所述电动/ 发电机(4)通过变频器(1)电性连接蓄电池(2),该变频器(1)和电动/ 发电机(4)为永磁同步电动机及电机控制器。9. 根据权利要求1 所述的一种液压挖掘节能系统,其特征在于:所述变量马达(5) 和第一、第二变量泵(6、7) 为带位移电反馈的电控变量马达和变量泵。10. 根据权利要求1 所述的一种液压挖掘节能系统,其特征在于:所述第一电磁换向阀至第四电磁换向阀(15、22、23、25)为由电磁换向阀作为先导级的二通插装阀。
